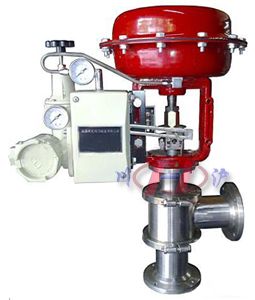

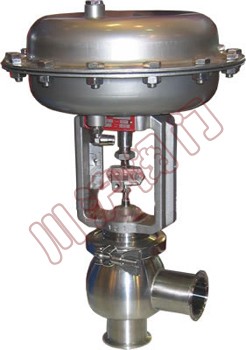

气动卫生级调节阀(卫生级气动薄膜调节阀)_气动卫生级调节阀

■  产品概述
ZJRS气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。采用多弹簧薄膜执行机构及卫生级调节阀阀体组成，气动卫生级调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1978标准，阀门泄漏量符合ANSIB16.104标准。
气动薄膜卫生级调节阀采用角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。

■  主要技术参数
●  阀体
阀体形式  角型铸造球型阀
公称通径    DN15～100mm
公称压力    PN1.0MPa
连接形式    卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货）
阀盖形式  标准型-17～+230℃、高温型+230～+450℃
压盖型式    螺栓压紧式
密封填料  三元乙丙橡胶、聚四氟乙烯

●  阀内件
阀芯形式  单座柱塞型阀芯
流量特性  线性、等百分比

●  执行机构及附件、作用形式
执行器名称  ZHA/B多弹簧簿膜执行机构
执行器型号  ZHA/B-22  ZHA/B-23  ZHAB-34
有效面积(cm2)  350  350  560
行程(mm)  10、16  25  40
弹簧范围  1.5～3kg/cm2（0.15～0.3MPa）
膜片材料  乙丙橡胶夹尼龙布
气源接口  RC1/4"
环境温度  -30～+70℃
可配附件  定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式  气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
■  主要零件材料
1  阀体  304  314  316  316L
2  阀座  304  314  316  316L
3  垫片  聚四氟乙烯(PTFE)
4  阀芯阀杆  304  314  316  316L
5  卡箍  304  314  316  316L
6  密封垫  聚四氟乙烯(PTFE)
7  阀盖  304  314  316  316L
8  填料  V型聚四氟乙烯(PTFE)
9  弹簧  304  314  316  316L
10  螺母  304  314  316  316L

■  主要性能指标
项目    不带定位器    带定位器
基本误差%  ±5.0  ±1.0
回差%    ≤3.0  ≤1.0
死区%    ≤3.0  ≤0.4
始终点偏差%  气开    始点  ±2.5  ±1.0
始点  ±5.0  ±1.0
气关    始点    ±5.0  ±1.0
终点    ±2.5  ±1.0
额定行程偏差%  ≤2.5
泄露量L/h  0.01%×阀额定容量
可调范围R  50：1

■  额定流量系数Kv、额定行程、配用执行器型号
公称通径  DN(mm)  15  20  25  32  40  50  65  80  100
阀座直径  dN(mm)  15  20  25  32  40  50  65  80  100
额定流量系数KV  线性  5.2  6.3  6.9  11.2  17.6  27.5  44.7  69.3  110
等百分  4.8  5.6  6.3  10.5  16  25  40.5  63.6  100
额定行程(mm)  10  16  25  40
执行器型号  ZHA/B-22  ZHA/B-23  ZHA/B-34
