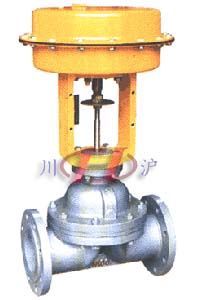

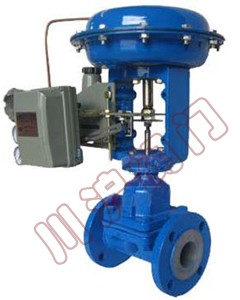

气动隔膜调节阀(耐酸碱调节阀)_气动隔膜调节阀

ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。其主要特点如下：
1、采用轻型执行机构，高度及重量均可减小30%。
2、阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
3、阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
4、流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

■  主要技术参数
●  阀体
阀体形式  直通铸造隔膜阀
公称通径    DN15～200mm
公称压力    PN1.0、1.6、2.5
法兰标准    GB/T9113、  JB/T79
连接形式    法兰(FF  RF  RTJ)
压盖型式    螺栓压紧式
密封填料  V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

●  阀内件
阀芯形式  隔膜式
流量特性  快开特性

●  执行机构及附件、作用形式
执行器名称  ZHA/B多弹簧簿膜执行机构
执行器型号  ZHA/B-22  ZHA/B-23  ZHAB-34
有效面积(cm2)  350  350  560
行程(mm)  10、16  25  40
弹簧范围  1.5～3kg/cm2（0.15～0.3MPa）
膜片材料  乙丙橡胶夹尼龙布
气源接口  RC1/4"
环境温度  -30～+70℃
可配附件  定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式  气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

■  主要零件材料
阀体  HT200、ZG230～450或下述材质衬里
隔膜  丁荃胶、天然胶、聚四氟乙烯波纹
薄膜  丁腈橡胶夹增强涤纶织物
弹簧  60S12Mn、阀体衬里材质及适用范围

■  额定流量系数Kv、允许压差及额定行程
公称通径mm  15  20  25  32  40  50  65  80  100  125  150  200
允许压差(MPa)  1.0  0.89  1.0  1.0  1.0  1.0  1.0  0.6  0.38  0.15
流量系数Kv  8  12  16  38  60  68  90  150  300  500  600  1200
行程(mm)  10  16  25  40  60
