气动阀门
- 价 格：
面议 /
台
- 供 应 地：浙江省温州市
- 发布公司：永嘉县凯特流体设备有限公司
- 产品型号：Q11F
- 品 牌：凯特
- 发布日期：2011/8/13 14:21:03
- 联系人QQ：1134450453
详细说明

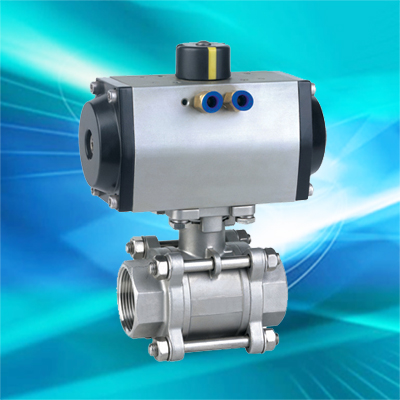

产品详细说明Q611F气动片式球阀产品详情
内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。Q611F气动片式球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
技术范围Technical specification
设计依据
Design reference GB标准 ANSI标准
设计标准
Design standrd GB/12237 ANSI B16.34
试验和检验
Test＆inspection JB/T9002 API598
注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
Note:The structural length and connecting flange size of ball valve series can be designed and man ufactured as per users’requirements.
主要零件材质表Form of Major Parts Materials
序号
NO 零件名称
Accessory name 材质
Material
1 螺栓
Stud 不锈钢304
Stainless Steel304
2 接头
Connector 不锈钢CF8、CF8M
Stainless Steel CF8、CF8M
3 阀座
Seat PTFE
4 球体
ball 不锈钢304、316
Stainless Steel304、316
5 阀体
Body 不锈钢CF8、CF8M
Stainless Steel CF8、CF8M
6 螺母
Nut 不锈钢304
Stainless Steel304
7 阀杆
Stem 不锈钢304、316
Stainless Steel304、316
8 垫片
Gasket PTFE
9 填料
Packing PTFE
10 压盖
Gland 不锈钢304、316
Stainless Steel304、316
11 支架
Yoke 不锈钢CF8
Stainless Steel CF8
12 连接套
Connecting Set 不锈钢304、316
Stainless Steel304、316
注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求
设计选用。
Note:The structural length and connecting flange size of butterfly
valve series can be designed and manufactured as per uses’requirements.
Q6 <11、61、81、21>-PN 16--64
主要外形及连接尺寸Q6 <11、61、81、21>-PN 16--64 Mani Outline and Connecting Flange Size
DN 外形连接尺寸
Connecting Flange Size 执行器型号
Actuator Model
DN in d L G L1 L2 D L3 C L0 H
15 1/2 15 73 1/2″ 81 85 34 175 22 140/178 62/75 GTD52/GTE65
20 3/4 20 85 3/4″ 92 100 50.5 190 28 140/178 62/75 GTD52/GTE65
25 1 25 91 1″ 103 115 50.5 200 33 140/214 62/91 GTD52/GTE80
32 11/4 32 112 11/4″ 123 130 50.5 230 40 164/214 75/91 GTD65/GTE80
40 11/2 40 120 11/2″ 136 150 50.5 164/246 75/101 GTD65/GTE90
50 2 50 147 2″ 155 180 64 190/295 91/112 GTD80/GTE100
65 21/2 65 168 21/2″ 190 230 77.5 210/340 101/127 GTD90/GTE115
80 3 80 204 3″ 220 260 91 247/398 112/139 GTD100/GTE125
凯特流体设备有限公司主要生产制造气动阀门、气动蝶阀、气动球阀、以及各类工业阀门等各种规格各种系列的自控阀门。力争两年内在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力，不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标 DIN、法国NF、日本JIS、JPI标准生产。,并可根据用户特殊要求冶炼和制造。产品广泛用于化工、水处理设备，化肥、冶金、制药、电力、石化引进装置中的阀门配套，产品畅销全国各地，并筹备远销中东、东南亚、欧美等各个发达国家和地区。欢迎来电咨询、订购。
凯特流体设备有限公司位于“中国泵阀之乡”—— 张堡堡二工业区（村委会旁旁），公司以崭新的面貌、全新的理念,不断改革与创新,设计制造出更新更多更好的产品回馈广大用户。面对新的市场竞争态势和全球经济一体化的格局，凯特将秉承“素质决定实力”的发展理念，坚持“诚信为本，信守承诺，勇于创新，锐意进取，稳健发展”的经营方针，大力推进技术创新，资本运营，国际化拓展三大战略，尊重知识人才，构筑一种奋发向上，团结拼搏的人文精神，全力打造“ 实力型企业”。
千里之行，始于足下，美誉之声，源于服务，凯特的产品将遍布大江南北。凯特实施精品战略，创品牌效益，以求实的精神，优质的产品，更完善的售后服务，让所有使用“凯特”品牌的用户紧密相连，携手共创美好未来。
