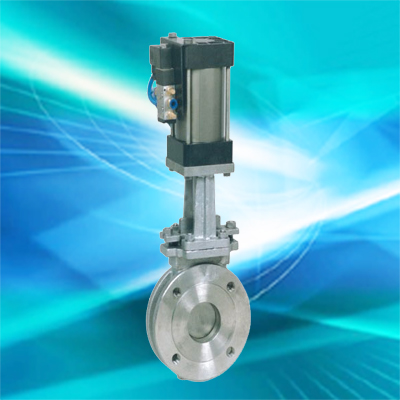

产品详细说明气动法兰闸阀概  述
        新气动活塞式闸阀以下简称闸阀），由于具有优良的切断性能，故在工业领域得到广泛应用。公称压力有1.6、6.4MPa，口径由40至600mm，温度范围为-196℃至500℃。

气动法兰闸阀特  点
闸阀的执行机构具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。  闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优越。允许泄漏量达到10-8×KV。  使用范围广，温度可由-196℃至500℃，口径小至40mm，大至600mm.  阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要。
阀体可用夹套形式保温，用以介质冷却后易堵塞，凝结或结焦场合使用。

气动法兰闸阀选用材料
阀体、阀盖：ZG230-450  阀板：1Cr18Ni9Ti堆焊司太莱合金  阀杆：1Cr18Ni9Ti  闸板：1Cr18Ni9Ti堆焊司太莱合金  气缸：无缝钢管  活塞：铸铝合金  密封圈：耐油O型橡胶
垫料：聚四氟乙烯，柔性石墨

气动法兰闸阀主要技术参数

公称通径DNmm  40
  50
  80
  100
  125
  150
  200
  250
  300
  350
  400
  450
  500
  600

额定流量系数KV
  170
  270
  510
  940
  1400
  2200
  3500
  8500
  9600
  13000
  17000
  55000
  27000
  38000

公称压力PNMPa
  1.6  6.4

活塞直径Dmm
  120
  160
  280
  360
  420
  540

操作压力PMPa
  0.3~0.5

介质温度t℃
  标准：-20~250  高温：250~500  低温：-196~-20

允许泄漏量
  10-8×KV

流量特性
  近似直线

动作方式
  继续、连续（配阀门定位器）






















气动法兰闸阀允许压差

DNmm
PMPa
Dm  40
  50
  80
  100
  125
  150
  200
  250
  300
  350
  400
  450
  500
  600

120
  0.3
  1.95
  1.18














  0.4
  3.08
  2.03














  0.5
  1.06
  2.88













160
  0.3


  1.35
  0.93
  0.63











  0.4


  2.04
  1.46
  0.99











  0.5


  2.04
  1.99
  1.35










280
  0.3





  1.65
  1.02
  0.67








  0.4





  2.04
  1.50
  1.00








  0.5





  2.04
  1.96
  1.14







360
  0.3








  0.77
  0.57






  0.4








  1.13
  0.87






  0.5








  1.20
  0.92





420
  0.3










  0.65
  0.50




  0.4










  0.97
  0.75




  0.5










  1.29
  1.00



540
  0.3












  0.74
  0.49


  0.4












  1.09
  0.74


  0.5












  1.44
  0.98



气动法兰闸阀连接尺寸参数

DN  PN
  L
  H
  h
  A
  C
  Gkg

40
  PN16
  250
  675
  255
  120
  200
  29

PN64
  31

50
  PN16
  250
  685
  255
  120
  200
  32

PN64
  40

80
  PN16
  280
  800
  340
  120
  200
  42

PN64
  310
  160
  240
  52

100
  PN16
  300
  850
  370
  120
  200
  80

PN64
  350
  160
  240
  90

125
  PN16
  325
  1020
  415
  120
  200
  95

PN64
  400
  160
  240
  105

150
  PN16
  350
  1085
  455
  160
  240
  110

PN64
  450
  280
  360
  130

200
  PN16
  400
  1195
  515
  160
  240
  215

PN64
  500
  280
  360
  275

250
  PN16
  450
  1460
  580
  160
  240
  320

PN64
  550
  280
  360
  380

300
  PN16
  500
  1575
  645
  280
  360
  440

PN64
  600
  360
  500

350
  PN16
  550
  1890
  810
  280
  360
  520

PN64
  650
  360
  440
  580

400
  PN16
  600
  2070
  900
  360
  440
  850

PN64
  700
  420
  500
  910

450
  PN16
  650
  2350
  975
  360
  440
  890

PN64
  750
  420
  500
  1000

500
  PN16
  700
  2500
  1073
  360
  440
  950

PN64
  800
  540
  620
  1200

600
  PN16
  750
