气动阀门
- 价 格：
面议 /
台
- 供 应 地：浙江省温州市
- 发布公司：永嘉县凯特流体设备有限公司
- 产品型号：J641
- 品 牌：凯特
- 发布日期：2011/7/23 17:10:48
- 联系人QQ：1134450453
详细说明

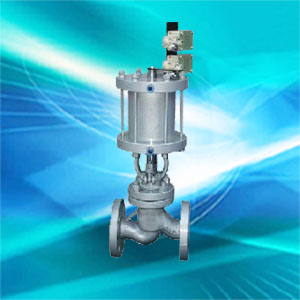

产品详细说明气动截止阀产品详情
气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命 。
应用规范
设计与制造 GB/T12235
连接端尺 结构长度 GB/T12221
法兰尺 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928
结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
主要零件材料及主要用途
阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸 200
ZG00Crl7Nil4M02 CF3M
Stellite12 Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO
Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
主要外形尺寸、连接尺寸及质量
公称压力
PN(MPa) 公称通径
DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1．6 50 230 160 125 100 16 3 4-φ18 185 645
65 290 180 145 120 18 3 4-φ18 232 690
80 310 195 160 135 20 3 8-φ18 232 715
100 350 215 180 155 20 3 8-φ18 232 770
125 400 254 210 185 22 3 8-φ18 283 780
150 480 280 240 210 24 3 8-φ23 283 810
200 600 335 295 265 26 3 12-φ23 283 967
250 622 405 355 320 30 3 12-φ25 283 1143
300 698 460 410 375 30 4 12-φ25 283 1292
2.5 50 230 160 125 100 20 3 4-φ18 185 645
65 290 180 145 120 22 3 8-φ18 232 690
80 310 195 160 135 22 3 8-φ18 232 715
100 350 230 190 160 24 3 8-φ23 232 770
125 400 270 220 188 28 3 8-φ25 283 780
150 480 300 250 218 30 3 8-φ25 283 810
200 600 360 310 278 34 3 12-φ25 283 967
250 622 425 370 332 36 3 12-φ30 283 1143
300 698 485 430 390 40 4 16-φ30 283 1292
4．0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4．5 8-φ23 232 770
125 400 270 220 188 176 28 3 4．5 8-φ25 283 782
150 480 300 250 218 204 30 3 4．5 8-φ25 283 875
200 600 375 320 282 260 38 3 4．5 12-φ30 283 1160
凯特流体设备有限公司主要生产制造气动阀门、气动蝶阀、气动球阀、以及各类工业阀门等各种规格各种系列的自控阀门。力争两年内在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力，不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标 DIN、法国NF、日本JIS、JPI标准生产。,并可根据用户特殊要求冶炼和制造。产品广泛用于化工、水处理设备，化肥、冶金、制药、电力、石化引进装置中的阀门配套，产品畅销全国各地，并筹备远销中东、东南亚、欧美等各个发达国家和地区。欢迎来电咨询、订购。
凯特流体设备有限公司位于“中国泵阀之乡”—— 张堡堡二工业区（村委会旁旁），公司以崭新的面貌、全新的理念,不断改革与创新,设计制造出更新更多更好的产品回馈广大用户。面对新的市场竞争态势和全球经济一体化的格局，凯特将秉承“素质决定实力”的发展理念，坚持“诚信为本，信守承诺，勇于创新，锐意进取，稳健发展”的经营方针，大力推进技术创新，资本运营，国际化拓展三大战略，尊重知识人才，构筑一种奋发向上，团结拼搏的人文精神，全力打造“ 实力型企业”。
千里之行，始于足下，美誉之声，源于服务，凯特的产品将遍布大江南北。凯特实施精品战略，创品牌效益，以求实的精神，优质的产品，更完善的售后服务，让所有使用“凯特”品牌的用户紧密相连，携手共创美好未来。
