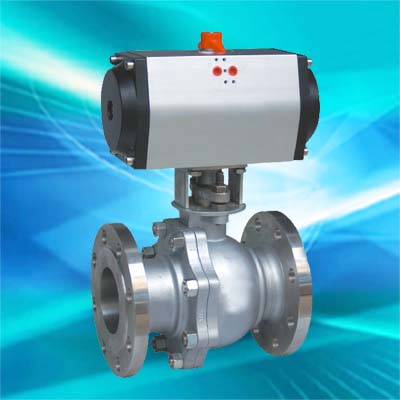

产品详细说明ZSHO-16型气动O型切断球阀产品详情

ZSHO-16型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

结构原理

    　　O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。

              　执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。

　　原理：执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，

使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着

转动，改变阀的流通面积，达到改变通过阀内介质流量目的。



主要技术参数和性能指标

1、ZSHO-16型气动O形切断阀使用温度220℃。

2、主要材料：阀体：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50时为1Cr18Ni9Ti，65≤DN≤150时为2Cr1，DN200时为碳钢

3、旋转角度：0°~90°

4、外形结构尺寸表

DN
  φA

  n-φ
  L
  L1
  L2
  L3
  H1
  H
  所配执行机构
  额定流量系数Kv

15
  95
  65
  4-φ14
  130
  84
  155
  83
  47.5
  280
  GTX.75
  20

20
  105
  75
  4-φ14
  140
  78
  155
  83
  52.5
  280
  GTX.75
  38

25
  115
  85
  4-φ14
  150
  85
  155
  83
  57.5
  280
  GTX.75
  72

32
  135
  100
  4-φ18
  165
  103
  155
  83
  67.5
  290
  GTX.75
  93

40
  145
  110
  4-φ18
  180
  118
  155
  83
  72.5
  290
  GTX.75
  145

50
  160
  125
  4-φ18
  200
  89
  155
  83
  80
  330
  GTX.75
  230

65
  180
  145
  4-φ18
  220
  100
  216
  120
  90
  400
  GTX.110
  406

80
  195
  160
  8-φ18
  250
  115
  216
  120
  97.5
  400
  GTX.110
  576

100
  215
  180
  8-φ18
  280
  135
  290
  137
  107.5
  465
  GTX.127
  940

125
  245
  210
  8-φ18
  320
  160
  368
  172
  122.5
  544
  GTX.160
  1404

150
  280
  240
  8-φ23
  360
  180
  368
  172
  140
  572
  GTX.160
  2050

200
  335
  295
  12-φ23
  457
  216
  450
  224
  167.5
  655
  GTX.210
  3590



注：ZSHO-16气动球阀法兰距符合JB1686标准，法兰连接尺寸按JB79-59标准。



安装、使用和维护

1、      气动球阀应垂直在水平管道上，使介质流向与阀上所指示箭头方向一致。

2、      为保证使用安全，气动球阀应加旁路管线。

3、      气动球阀应安装在便于操作和维修的地方。

4、      阀检修时，对于球体、密封圈应重点检查，如有破损应及时加以修复或调换，确保阀的正常使用。

5、      对于执行机构活塞密封环、输出齿轮轴应认真检查，如有损坏加以调换或涂以硫化铜润滑脂。
