产品详细说明概述

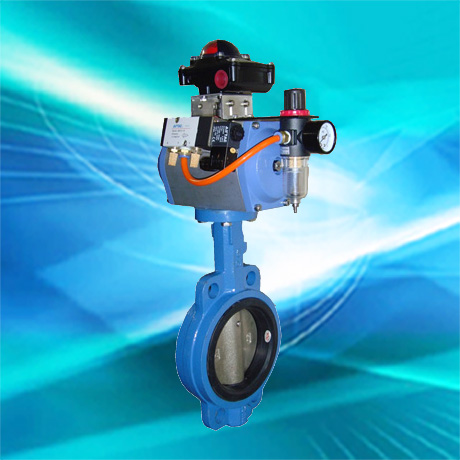

气动三偏心硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准
设计标准:GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

主要技术参数

公称通径  DN（mm）  50～2000  50～500
公称压力  PN（MPa）  0.6  1.0  1.6  2.5  4.0
试验压力  强度试验  0.9  1.5  2.4  3.75  6.0
密封试验  0.66  1.1  1.76  2.75  4.4
气密封试验  0.6  0.6  0.6  0.6  0.6
渗漏率  ＜0.1×DNmm  3  /s（符合GB/T13927-92标准）
适用温度  碳钢:-29℃～425℃不锈钢-40℃～600℃
适用介质  空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式  蜗杆蜗轮传动、气传动、电传动

        主要零件的材质



零件名称  材料
阀体  铸铁、不锈钢、铬钼钢、合金钢
蝶板  铸钢、合金钢、不锈钢、铬钼钢
密封圈  不锈钢与耐高温石棉板组合成多层次
阀杆  2Cr13、1Cr13不锈钢、铬钼钢
轴承  奥氏体不锈钢、304氮化
填料  柔性石墨
