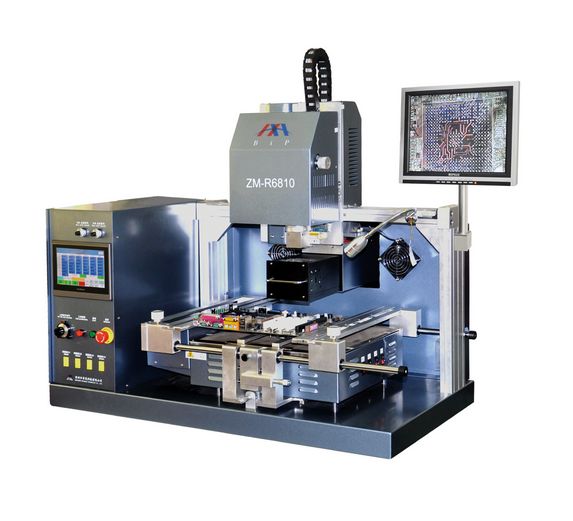

BGA返修设备/卓茂BGA返修台ZM-R6810型
- 价 格：
面议 /
台
- 供 应 地：广东省深圳市
- 发布公司：深圳市卓茂科技有限公司
- 产品型号：ZM-R6810
- 品 牌：卓茂
- 发布日期：2011/11/28 11:50:40
- 联系人QQ：1041844043
详细说明
卓茂BGA返修设备适用于笔记本电脑主板、台式电脑主板、上网本主板、平板电脑（MID）、服务器主板、大型游戏机主板等大型电路板维修，以及机顶盒、液晶电视主板、电视接收器、硬盘盒、硬盘、手机主板等微小型芯片的维修 张汉明13728729113 QQ1041844043
卓茂BGA返修台ZM-R6810技术参数
1 总功率 6750W
2 上部加热功率 1200W
3 下部加热功率 第二温区1200W，第三温区4200W
4 电源 AC220V±10％ 50/60Hz
5 外形尺寸 900×680×900 mm
6 定位方式 V字型卡槽,PCB支架可X、Y 任意方向调整并外配万能夹具
7 温度控制 K型热电偶（K Sensor） 闭环控制，独立控温，精度可达±2度；
8 PCB尺寸 Max 400×450mm Min 10×20 mm
9 电气选材 马达控制＋台湾触摸屏＋松下PLC＋德国发热板
10 放大倍数 10x-100x倍
11 对位系统 日本原装 CCD彩色高清成像系统，手动控制
12 适用芯片 80X80mm
13 触摸屏 7.0〃对角线,解析度640X480,PanelVisa屏,可外接USB接口
14 外置测温端口 4个
15 工作方式 电驱(可选气驱+氮气）
16 贴装精度 X、Y轴和R角度采用千分尺微调，精度可达±0.01MM
17 机器重量 85kg
卓茂BGA返修台ZM-R6810主要性能与特点：
1、本机采用三温区独立控温，一、二温区热风加热并可进行多组多段温度控制，第三温区大面积IR底部对PCB板全面预热，以保证澎涨系数均匀，板不变形，加热温度、时间、斜率、冷却、报警全部在触摸屏显示.
2、采用高精度K型热电偶闭环控制和温度自动补偿系统，并结合松下PLC和温度模块实现对温度的精准控制，保持温度偏差在±2度.同时外置4-5个测温接口实现对温度的精密检测，并实现对实测温度曲线的精确分析和校对.
3、PCB板定位采用V字型槽，定位快捷、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位.
4、灵活方便的可移动式万能夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，并能适应各种BGA封装尺寸的返修.
5、上部加热装置和贴装头一体化设计，丝杆传动，Z轴运动为马达控制，可精确控制对位点与加热点.配备多种规格钛合金BGA风嘴，该风嘴可360度任意旋转，易于安装和更换,客户指定可定做，并可选配X形红外激光快速定位 .
6、采用高清可调CCD彩色光学视觉系统，具分光、放大、微调、自动对焦功能.并配有自动色差分辨和亮度调节装置.可手动调节成像清晰度.
7，在保证在放大倍数不变的前提下，可控制光学镜头的前后左右移动，全方面的观测BGA芯片的四角和中心点的对位状况，杜绝“观测死角”的遗漏问题，图像显示清晰，X、Y轴和R角度均采用千分尺微调，对位精确，精度可达±0.01MM，配15〃 高清液晶显示器, 自动化程度高，完全避免人为作业误差.
8、本机经过CE认证，设有急停开关和异常事故自动断电保护装置.并加装钛合金的防护网，防止灼伤人手和物件掉落.
9、贴装、焊接、拆卸过程实现智能化控制，能自动贴装、焊接、拆卸.BGA贴装位置控制准确.BGA拆卸、焊接完毕后具有声音报警功能， 在温度失控情况下，电路能自动断电，拥有双重超温保护功能.
10、可储存多组温度设置参数和记忆多组不同BGA芯片加热点和对位点，并能在触摸屏上随时进行温度参数的曲线分析、设定和修正.同时可选配该机不需依靠外接装置（电脑）即可通过自带的USB端口下载、打印、保存和分析曲线.
11、在拆卸、焊接完毕后采用大流量恒流扇自动对PCB板进行冷却，防止PCB板变形，保证焊接效果.
12、该机采用台湾高清触摸屏人机界面，PLC控制，开机密码保护和修改功能,可同时显示七条温度曲线和存储多组用户数据，并具有瞬间曲线分析功能.
13、多功能人性化的操作界面，该机触摸屏界面设置“调试界面”和“操作界面”，以防作业中误设定.温度参数带密码保护，防止任意修改.
14、该机配有压力传感器和光学感应器，通过压力传感器和光电开关使压力控制在3-10克的微小范围,从而使其能自动识别吸料和贴装高度.以保证不压坏BGA芯片.能对无铅Socket775和双层BGA/CGA/IC及屏蔽罩等器件返修，适应无铅制程需求.
深圳市卓茂科技有限公司
是一家集研发、生产、销售为一体高新技术企业，自公司成立以来，秉承“专业、创新、诚信”的经营理念，在BGA返修系统和周边辅助设备及耗材上赢得了广大客户的信赖与支持。
在服务网络上，先后在北京、上海、成都等大城市设立分支机构，组织架构已经稳定成熟。公司产品申请了外观设计专利，产品通过CE认证，远销日本、韩国、北非、越南、东南亚、中东及欧美等国。
