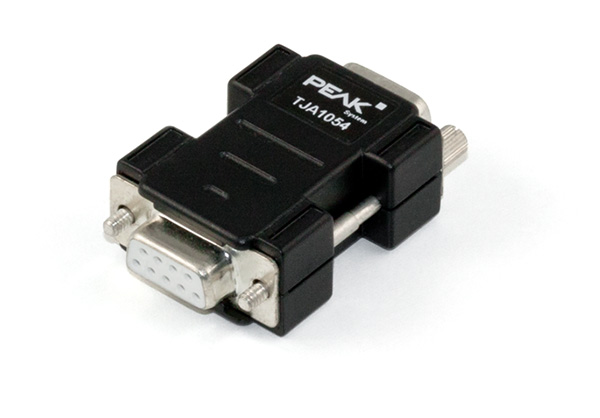

PCAN-TJA1054：高速CAN转低速CAN总线转换器
PCAN-TJA1054：高速CAN转低速CAN总线转换器
PCAN-TJA1054 CAN总线转换器能够在高速CAN总线(ISO
11898-2)和低速CAN总线(ISO 11898-3)之间建立连接。该款CAN总线转换器最重要的潜在用途之一是实现PCAN系列CAN接口 (例如PCAN-USB接口）和低速CAN总线之间的连接。
规格
●高速CAN转低速CAN适配器
●比特率达到125 kbit/s
●CAN收发器NXP PCA82C251和TJA1055

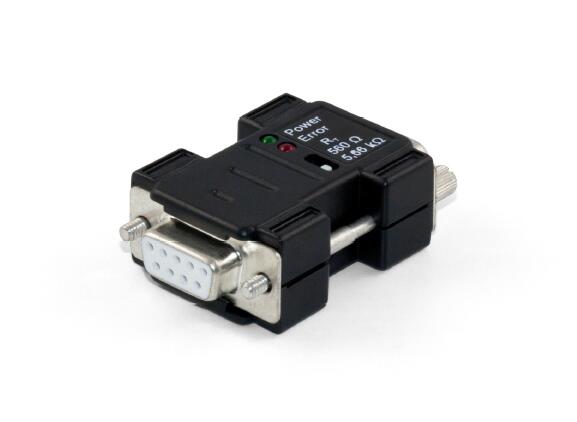

●低速CAN终端电阻可切换 ( 560/5.66k欧 )
●电源LED
●错误LED (低速CAN)
●通道D-Sub, 9-pin (符合CiA 102) 连接CAN
●通过高速CAN接头1号引脚供电 (5 V)。几乎所有PEAK CAN接口可提供必需的供电。
●扩展工作温度范围-40 to 85 °C (-40 to 185 °F)

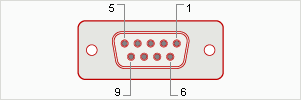

引脚分配母D-Sub接头
引脚
引脚分配高速CAN (82C251)
1
5V电源
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接
引脚分配公D-Sub接头
|
引脚 |
引脚分配低速CAN (TJA1054) |
|
1 |
无连接 |
|
2 |
CAN-L |
|
3 |
GND |
|
4 |
无连接 |
|
5 |
无连接 |
|
6 |
GND |
|
7 |
CAN-H |
|
8 |
无连接 |
|
9 |
无连接 |
发货清单
●适配器，轻便塑料壳
●使用手册PDF格式
●可定制其它收发器类型
订货信息
●说明：PCAN-TJA1054，编号：IPEH-002039
