PicoScope 2000系列示波器，同台式示波器没啥区别，只是更小更强！

超紧凑系列8位示波器和混合信号示波器（MSO）。2000B型提供更大的内存和带宽。所有型号都由USB供电并且都内置函数发生器和任意波形发生器。

 注释：1）USB2.0示波器向后兼容USB1.1。 2）采样率是指单通道使用

USB示波器和混合信号示波器

●2通道、4通道和混合信号示波器型号

●6种仪器的集合 - 示波器、频谱分析仪、信号发生器、串行解码……

●超紧凑外形

●最大 100 MHz 带宽

●最大 128 MS 缓存

●解码15种串行协议（标配）

●USB连接和供电

●WINOOWs、Linux 和 Mac 软件

你的全功能测试测量实验室

你可任意把 PicoScope 2000 系列电脑示波器用作一台高端示波器、频谱分析仪、函数发生器、任意波形发生器和协议解码器。混合信号示波器还增加了16路逻辑分析仪。功能全面的电子实验室集合在一个紧凑的、低成本又USB供电的仪器内。

PicoScope 2000A型最超值并且特别适用于教学、兴趣爱好和现场维护使用。在实验室内，低成本让每人都有一台示波器，而不是多人共用。

PicoScope 2000B型增加了缓存深度最大可达 128 MS，加大了带宽最大可达 100 MHz，并且有更快的波形刷新率。PicoScope 2000B型能够让你进行先进的波形分析。它们特别适用于设计开发、调试和串行解码。

高端示波器

每个 PicoScope 2000 示波器的心脏都是一台先进的示波器，它提供你想要的一切功能还有更多你没有想到的超级功能：

●10,000 幅波形循环缓存

●刷新率高达80,000波形/秒

●波罩容限测试

●先进数学运算和过滤

●各种测量，含统计

●先进数字触发

●分辨率增强到12位

以上功能的详细说明见“特性”栏介绍

示波器显示屏包含放大、标尺和测量值

逻辑分析仪/混合信号功能

PicoScope 2000 系列包括混合信号模式，有16路数字通道，因此你可以同时观察数字和模拟信号。

数字输入可独立显示或者在命名的群中以总线类型显示二进制、十进制或十六进制数值。从 –5 V 至 +5 V 单独的逻辑阈值可为每个8位输入端口进行定义。数字触发可被任何位码型激活，组合了可选传输于任何输入。先进的逻辑触发模式可设置于模拟或者数字输入通道，或者同时设置，实现复杂的混合信号触发。

数字输入带给串行解码额外的力量。你可同时在所有模拟和数字通道上同时解码串行数据，为你提供最多可达18路数据通道。例如，你可以同时解码多个 SPI、I2C、CAN总线、LIN总线和 FlexRay 信号！

混合信号示波器/逻辑分析仪

① 示波器控件：PicoScope的全部模拟域控件，包括放大、过滤、和信号发生器，在MSO数字信号模式下全都可用。

② 数字通道按键：设置和显示数字输入。在相同时基上观看模拟和数字信号。

③ 串行解码：解码的数据可显示在波形上方或者显示为电子表格的形式。

④ 模拟波形：观看模拟波形，与数字输入时间相关。大的、高分辨率显示区域保证多个模拟和数字输入能够被清晰观察。

⑤ 分屏显示：PicoScope可同时显示模拟和数字信号。分屏显示可调增加或减少模拟波形的空间。

⑥ 显示格式：单独显示所选字节或者以数字或ASCII格式分组。

串行总线解码和协议分析

PicoScope 可解码 1-Wire、ARINC 429、CAN、DCC、DMX512、Ethernet、FlexRay、I2C、I2S、LIN、PS/2、SENT、SPI、UART (RS-232 / RS-422 / RS-485)、和USB协议数据，全部标配，而且更多协议解码会不断开发出来，你通过免费软件升级添加。

可捕获或解码多个协议，唯一的限制是可用的通道数量（混合信号示波器有18通道）。可观察通过桥（例如CAN总线输入，LIN总线输出）的数据流真是无与伦比的强大。

深度缓存使 PicoScope 2000B 系列型号特别适用于串行解码，它能够捕获和解码数千个数据帧。

FFT频谱分析仪

频谱视图绘制出振幅对频率的图形，它能够揭示可能隐藏在示波器视图中另外的细节。它特别适用于查找信号上的噪音、串扰和失真。在PicoScope中的频谱分析仪是快速傅立叶变换 (FFT) 类型，与传统示波器不同的是，它能够显示单个非重复波形的频谱。

PicoScope软件可以显示多个频谱视图，可把它们安排在同一数据的示波器视图旁边。全套自动化频域测量包括THD、THD+N、SNR、SINAD和IMD，可以添加到显示窗。波罩容限测试可应用到频谱并且你还可以用任意波形发生器和频谱模式一起做扫描标量网络分析。

利用PicoScope 2000B 系列型号的示波器，能够在数毫秒捕获最多可达1百万点的FFT，具有极好的频率分辨率。增加FFT中的点数也降低噪音层级，另外揭示被隐藏的信号。

增加FFT上的点数到1百万会增加频率分辨率和减少噪音层级

任意波形发生器 (AWG) 和函数发生器

所有PicoScope 2200系列示波器都有内置的函数发生器和任意波形发生器 (AWG)，在示波器前面板BNC上输出信号。

函数发生器可产生正弦波、方波、三角波、DC电平、和很多标准波形。而任意波形发生器能够从数据文件导出定制波形，或者用内置的图形AWG编辑器创建和修改它们。

另外，电平、偏置和频率控件、各种先进选项使你能够扫描大范围频率。结合先进的频谱模式，选项包括尖峰保持、平均和线性/记录坐标轴，可创建一个强大工具用于测试放大器和滤波器响应。

PicoScope 2000B系列型号具有多种触发选项，.当各种条件得到满足例如示波器触发或波罩容限测试不合格时，可输出波形的一个或多个循环。

下载新特性或写你自己的

软件开发包 (SDK) 让你能够写自己的软件和驱动，适用于 Microsoft WINOOWs、Apple Mac (OS X) 和 Linux (包括 Raspberry Pi 和 BeagleBone)。

例程代码显示如何连接到第三方软件包例如 Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB。

也有一个活跃的 PicoScope 用户社区，大家在论坛和PicoApps分享代码和应用程序。左边显示的频率响应分析仪是最流行的第三方应用程序之一。

频率响应分析仪 / 波得图

外在小巧，内在强悍……

波罩容限测试

波罩容限测试让你能够比较活信号和正常信号之间有无差别。特别适用于生产线和调试环境。只需捕获一个正常信号，再围绕它画一个罩子，然后附加到被测系统。PicoScope将检查波罩超限并进行合格/不合格测试，捕获间歇性毛刺并显示故障个数和其它统计值于测量窗口。

数学通道和滤波

很多其它品牌示波器的波形数学运算只是简单的计算，例如A + B，用PicoScope，它意味着很多，而且多得多。

用PicoScope 6示波器软件你可以选择简单的函数例如加和减，或者打开等式编辑器创建复杂函数包括过滤器（低通、高通、带通、和波带停止过滤器）、三角函数、指数函数、对数函数、统计函数、积分和导数。

波形数学运算也可以在历史尖峰、平均或过滤波形的旁边绘制现场信号。

你还可以用数学运算通道揭示复杂信号中的细节。例如能够图形化信号占空比或频率随时间的变化。

波形缓存和导航器

你曾经有过这样的事情：看到波形上的毛刺，但是一停止测试，毛刺不见了？使用PicoScope，你就再也不用担心错过毛刺或者其它瞬态事件了。PicoScope可保存最后出现的1万个波形或频谱在它的循环波形缓存内。

缓存导航器用于高效的导航和搜索波形，让你高效地倒回时间。各种工具例如波罩容限测试也可用于扫描缓存内的每个波形，以查找超出波罩的波形。

报警

PicoScope可通过编程实现当特定事件发生时执行某一动作。

能够触发报警的事件包括波罩容限故障、触发事件和缓存满。

PicoScope可执行的动作包括保存文件、播放声音、执行程序或者触发信号发生器/任意波形发生器。

报警，结合波罩容限测试，有助于创建一个强大的又节省时间的波形监测工具。捕获一个正常信号，围绕它自动生成一个波罩，然后用报警自动保存任何超限波形（包含时间/日期印戳）。

80,000波形/秒

当评价一台示波器的性能时，很重要的一个参数就是波形刷新率，它表示为波形每秒 (wfms/s)。采样率指的是示波器采样一个波形或循环内的输入信号有多频繁，波形捕获率指的是示波器获取波形有多快。具有高波形捕获率的示波器能够让你更深入洞察信号行为并且极大提高示波器快速捕获瞬态异常的能力，例如抖动、矮脉冲和毛刺 - 你甚至没有觉察到的。

PicoScope 2000A系列型号可捕获最多 2000 波形/秒，而 2000B 系列型号采用硬件加速，使之增强到 80,000 波形/秒。在这两种情况下，这是此价位示波器中最快的波形刷新率。

深度缓存示波器

PicoScope 2000B系列型号示波器的波形缓存高达1亿2千8百万样本（128MS） - 很多时候都比竞争对手的PC示波器或传统台式示波器都大。

深度缓存有多种优势：在长时基下快速采样、放大、和存储器分段让你能够捕获一个事件序列。深度缓存示波器也特别适用于串行解码，因为它可以捕获数千个数据帧。

深度缓存示波器特别适用于串行解码

大多数其它厂家的大缓存示波器在使用深度缓存时就会慢下来，因此你必须手动调整缓存大小以适应每种应用。用PicoScope深度缓存示波器你不必担心这种困扰，因为硬件加速保证你能够一直使用深度缓存同时在全速下显示。

低成本/带宽的 PicoScope 2000A系列型号有比较小的内存，但是在低于1 MS/s下采样时，使用USB流模式和电脑存储器可提供 100M样本缓存。

先进数字触发

除了具有大多数示波器都有的各种触发之外，PicoScope 2200系列还提供各种先进触发模式，包括脉冲宽度、开窗和漏失触发，帮你更快发现和捕获你的信号。

今天市场上销售的大多数数字示波器仍然使用基于比较器的模拟触发架构。这会造成时间和波幅错误，并且无法校准掉。使用比较器常常会限制触发器在高带宽下的灵敏度，并且会造成长时间的触发重新准备延迟。

早在20多年前，我们就率先利用数字化的实际数据，实现全数字触发。这项技术减少了触发错误并且使我们的示波器能够在最小的信号上进行触发，甚至在全带宽下。可高精度和高分辨率设置触发电平和滞后。

数字触发也能够减少重新准备延迟，加上分段保存技术，能够捕获高速序列中的事件。在我们的很多产品中，快速触发可每微秒捕获一个新波形，直到缓存用完。

自动测量

在PicoScope上进行测量非常容易。它的自动化测量系统能够做大量测量。使用测量菜单，你可选择要PicoScope所做的测量项，PicoScope 然后自动显示测量值表格。

参考波形

利用 PicoScope 你可在现场活波形旁边显示存储的波形。你可应用所有相同的功能到参考波形，和活波形一样，例如自动和手动测量，定标和偏置，和导出一个文件。参考波形对生产测试和诊断非常有用，你可以比较所测波形和正常波形的不同之处，从而发现问题。

你也可以改变参考波形相对于活波形数据的时基：在 y 坐标轴底部上点击参考波形专用的彩色编码的坐标轴控制按键，调整标注“延迟”的对话框。

分辨率增强

分辨率增强是增加示波器有效垂直分辨率的一项技术。它特别适用于分辨小信号的细节和减少不要的噪音。与波形平均不同，它可用于单发信号。

在软件中定制探头

定制探头功能使你能够修正示波器相连探头、传感器或变送器的增益、衰减、偏置和非线性。你可以定标电流探头的输出，使之能够正确显示安培值。更先进的使用是标定非线性温度传感器输出的比例尺，要用表格查找功能。

标准Pico原装探头的定义已经内置。 你可以保存创建的探头定义为以后使用。

强大工具有无穷无尽的选项

你的PicoScope提供很多强大工具帮助你捕获和分析波形。它们自己有这些工具可用的同时，PicoScope 的真正强大在于可协同工作。

例如，快速触发模式可在几毫秒内采集10,000个波形，在它们之间的死区时间非常小。手动搜索这些波形会浪费时间，因此只需挑选一个你要的波形，然后让波罩容限测试工具为你搜索。当完成时，测量值会告诉你有多少不合格，并且缓存导航器能够隐藏正常的波形，只显示有问题的那些。你可以通过info@hkaco.com索取专门的演示视频。

也许你想要把占空比变化绘成图形？如何从任意波形发生器输出波形？当满足触发条件时如何自动保存波形？用强大的PicoScope，一切皆有可能！请访问A to Z of PC Oscilloscopes。

先进显示

使用PicoScope和台式示波器之间最大的不同之一是显示。在笔记本电脑或台式电脑上观看波形几分钟之后，你就不再愿意回到狭小又凌乱的低分辨率台式示波器显示屏。

PicoScope软件把几乎所有显示区都给了波形。这保证你一眼就能够看到最大量的数据。

视图区比传统台式示波器的大很多并且分辨率也更高。利用大显示区，你也可以创建定制的分屏显示，同时观看多个通道或者相同信号的多个不同视图。例如图显示，软件甚至可以同时显示多个示波器和频谱分析仪踪迹。另外，每个波形显示可用独立的放大、平移和过滤设置，超级灵活。

PicoScope软件可用鼠标、触摸屏或键盘快捷键来控制。

电脑连接性

容易存储、打印和复制波形到工作报告是PicoScope用户最津津乐道的优势。

波形可被保存，并且可在办公室之间分享或者发电子邮件给世界上任何地方的人，只要他下载了 PicoScope 软件。

PicoScope可导出各种格式的数据，在电脑上进一步分析波形（例如在 Microsoft Excel 或 MathWorks MATLAB 上) 非常容易。

使用方便

只要插入USB线，打开软件，分分钟就可投入使用。

主控件全都顺手布置，不常使用的那些放在菜单中，以免显示窗口杂乱无章。基本操作简单直观。我们也有很多视频和培训资料帮你探索所有先进功能。请通过info@hkaco.com联系我们索取。

我们所有实时示波器的PicoScope软件都一样，因此你可随时升级，而不用重新学习新界面。

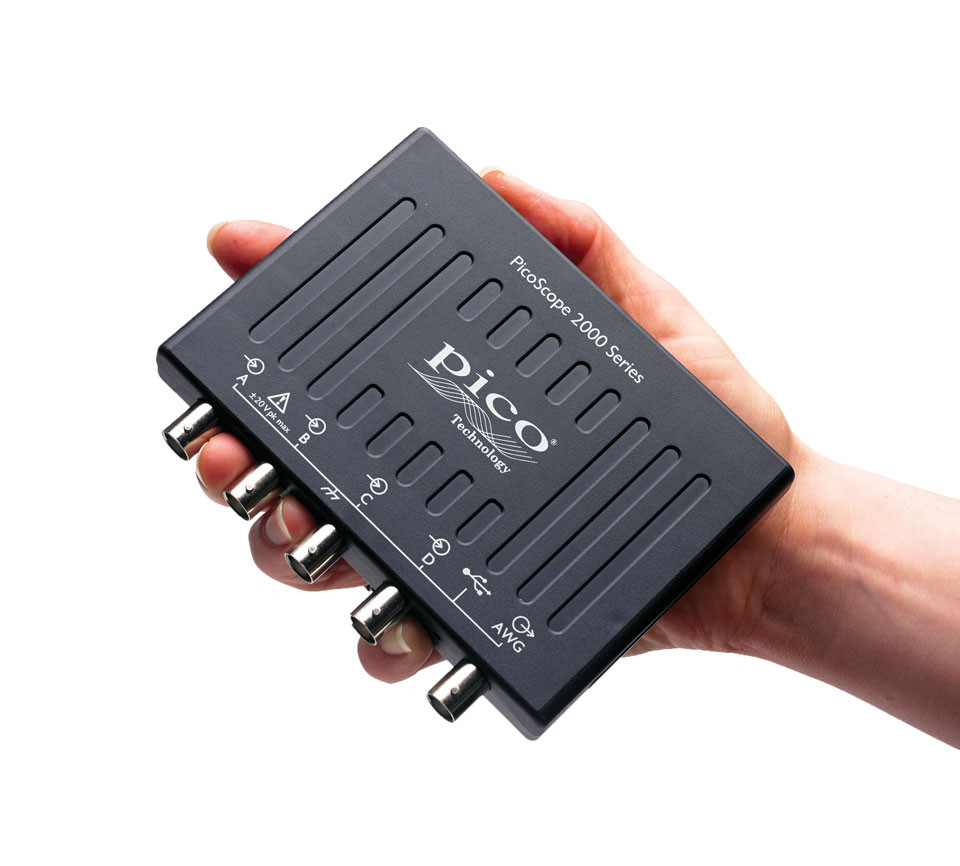

小巧轻便 随身携带

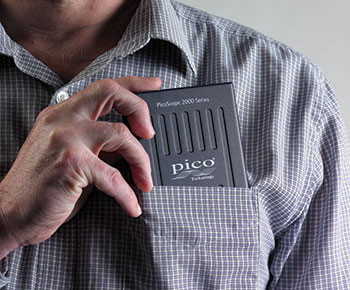

PicoScope 2200系列示波器具有小巧轻便和现代化特点，是笨重的台式示波器的最佳替代品。你现在甚至可以把一台示波器轻松装入你的上衣口袋中！

放在工作台上，PicoScope可节省宝贵的空间并且能够放在被测设备的旁边。

笔记本用户的好处甚至更多：无需电源适配器，你现在可以一直携带一台示波器在你的电脑包内。特别适用于出差的工程师。

很多工程师用自己的钱买 PicoScope。这样即使他们在本职工作中使用，他们拥有自己的个人示波器，不必和其他工程师共用或者浪费时间学习不同的用户界面。

强大

为了保持成本下降，大多数台式示波器都有一点点处理功率，常规的现代电脑都有。当进行测量时，控制常常变得反应迟钝，或者屏幕刷新率在深度缓存启用时慢下来。

PicoScope示波器拥有强大电脑处理器的优势，具有任务要求的高水平处理器功率例如先进数学运算和 FFT 频谱分析。

PicoScope 2000B示波器也有专用硬件以避免电脑CPU或USB接口在深度缓存启用时发生过载。硬件加速引擎高效创建波形图片，显示到电脑屏幕上。PicoScope 示波器管理深度缓存远好于竞争示波器，无论是电脑示波器还是台式示波器。

硬件加速保证高速屏幕刷新率，甚至当采集 10,000,000 样本/波形时。

一样都不少

购买 PicoScope 与从其它示波器公司的购买不一样，它们的额外购买选项会显着增加价格。

而我们的示波器，高端特性例如串行解码、波罩容限测试、先进数学运算通道、分段存储、和信号发生器全都包含在报价中。

如果你要上新项目例如CAN总线解码或者波罩容限测试，通常新购买一台PicoScope的成本也比台式示波器的选购件要低。

信号完整性

大多数示波器以价格为导向开发和生产，PicoScopes以满足规格参数为目的而开发和生产。

精心的前端设计和屏蔽极大地减少噪音、串扰和谐波失真。超过20年的示波器设计经验，因而能够极大地改善脉冲响应和带宽平整度。我们自豪地对外公布我们产品的动态性能和详细参数。理由很简单：当你探测一个电路，你能相信屏幕上显示的波形。

PicoScope = PC oscilloscopes done properly.

不断改善的示波器

为了保护你的投资，电脑软件和示波器内的固件都可升级。25年来我们一直通过软件下载提供免费升级新功能。我们年复一年地实现让功能不断增强的承诺。

我们的产品用户给我们奖励是成为我们的终身客户以及经常向他们的同事推荐我们的产品。

不要只听我们说 - 也看看客户对我们的评价。
