快速沿差分脉冲发生器

PG911和PG914

●集成50 Ω SMA(f) 步进恢复二极管输出

●< 60 ps转换时间

●双2.5 至 6 V可变振幅输出

●±1 ns in 1 ps步进定时抗偏差

●200 ns 至 4 μs脉冲宽度

●1 μs 至 1 s 内部时钟周期

●< 3 ps RMS抖动 w.r.t. 外部触发

●–20 dB 10 GHz SMA(m-f) 衰减器包含在步进恢复二极管输出口

PG912和PG914

●外部50 Ω N(m) 正和负隧道二极管脉冲头

●< 40 ps转换时间

●双 > 200 mV 固定振幅输出

●±200 ps in 1 ps步进定时抗偏差

●Inter-series N(f) – SMA(m) 适配器包含在隧道二极管脉冲头

快速转换脉冲可在单次瞬间仿真具有宽频谱信号的传输路径、设备或网络。这样的脉冲非常适用于很多高速宽带宽测量，例如时域反射测量、半导体测试、gigabit互连和端口测试、以及在雷达中。

特别是差分高速数据在我们的数字、计算、互连和电信系统中是最主要的测量挑战。让人惊讶的是低成本高性能的快速转换差分脉冲发生器非常难找到……直到现在！

典型应用包括：

●TDR/TDT网络和匹配分析

●频谱和平整度测量

●定时、抖动和串扰测定

PG900脉冲发生器在这些应用中可配合PicoScope9300 20 GHz采样示波器。

通用型、轻便式触发的差分USB脉冲发生器

PicoSource PG900系列是低抖动触发的差分脉冲USB发生器。脉冲输出优化宽频谱成分（最快的转换时间）以最好地适用于频谱和时间域传输以及反射测量。内部时钟可独立使用、自触发操作以及触发输入与输出允许发生器供给或响应系统触发。差分输出确保千兆位差分互连的增殖并且系统全能被寻址（例如SATA、USB3、HDMI、Ethernet）。

脉冲头的内部结构

任何差分测试或测量的本质是能够为小而重要的速度和路径长度差异进行调整，这势必会存在于任何测量步骤中。PG900脉冲输出每个都能以1 ps增量被调整（时间-偏差），在测量前校准路径偏差，或者有意用定时偏差作用于传输路径。

除了它们的小尺寸和轻便之外，PicoSource PG900发生器内置步进恢复二极管输出可达6 V pk每路变为50 Ω。这是巨大的12 V pk差分脉冲振幅来驱动损耗的路径或者作用于系统端口。输出可以10 mV步进调整，可低至2.5 V pk。用户可设置振幅极限用于保护更灵敏的系统端口，20 dB衰减器匹配到脉冲输出口，适用于小信号和优化配置应用。

脉冲头

步进恢复可变振幅脉冲

正（快速上升）和负（快速下降）脉冲都是地极参考并且每个脉冲反极性于它们的用户所选振幅。这个振幅（标记点）保持为用户所选脉冲宽度，然后回归地极。后续脉冲被阻止以满足用户设置的解除保持周期，其后会在下一个收到的触发之后，在40 ns下重复。当选择内部时钟时，该脉冲将在用户设置的周期下不断重复并且解除保持不启用。输出触发在每个脉冲之前生成40 ns，但是被初始化。

脉冲转换时间是典型的55 ps，频谱成分（和仿真的理想无限快速边沿相比）扩展到地极13 GHz @ –10 dB。

负（快速下降）脉冲可被选择为甚至更快的转换时间，通过选择“快速”而不是“平滑”模式。脉冲失常不被考虑，但是转换时间是典型的45 ps并且频谱成分扩展至地极 14 GHz @ –10 dB。

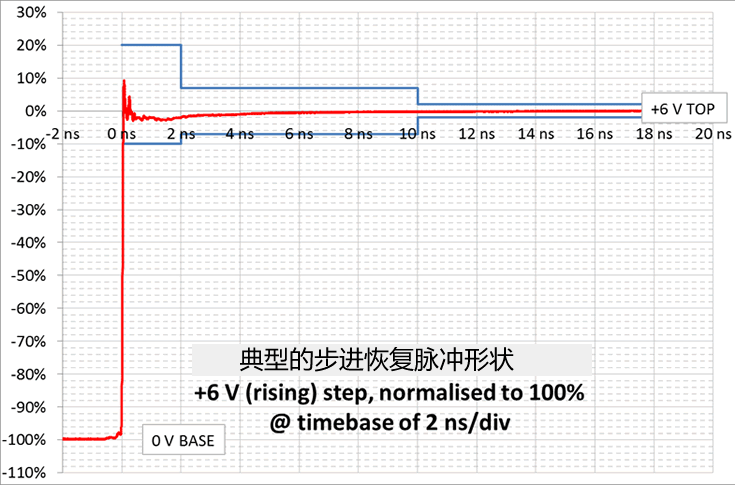

如图显示的是用PicoScope 9300 20 GHz采样示波器捕获的典型脉冲形状。

隧道二极管头固定振幅脉冲

正（快速上升）和负（快速下降）脉冲都是地极参考并且每个脉冲反极性于它的用户所选振幅。该振幅（标记点）被保持为用户所选脉冲宽度，然后回归地极。后续脉冲被阻止以满足用户设置的保持解除周期，接着在下一个收到的触发之后在40 ns下进行重复。当选择内部时钟时，该脉冲将在用户设置的周期下进行重复并且保持解除被禁用。输出脉冲在每个脉冲之前被生成40ns，但是被初始化。

脉冲转换时间为典型的55 ps并且频谱成分（与仿真的理想无限快边沿相比）扩展到地极13GHz@–10dB。

通过选择“快速”而不是“平滑”模式，负（快速下降）脉冲可被选择为甚至更快的转换时间。脉冲失常不被考虑，但是转换时间是典型的45 ps并且频谱成分扩展至地极 14 GHz @ –10 dB。

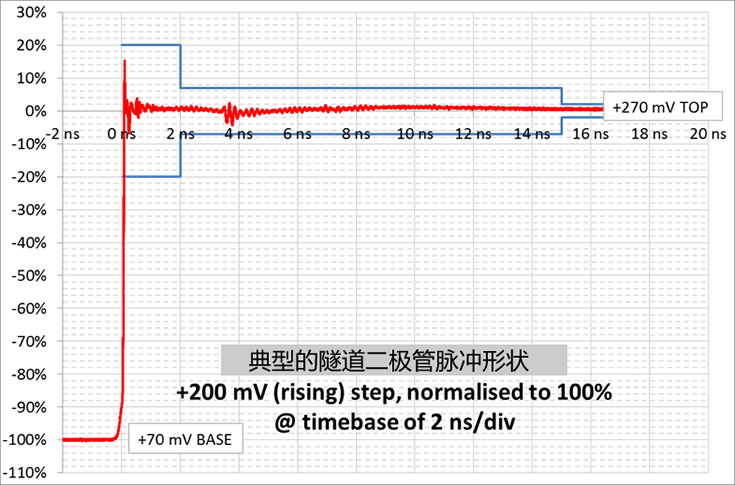

如图显示的是用PicoScope 9300 20 GHz采样示波器捕获的典型脉冲形状。

脉冲控制电脑软件

PicoSource PG900系列脉冲发生器为USB控制运行于电脑的WINOOWs操作系统。PicoSourcePG900软件包含在产品清单内。这是一款非常直截了当的控制应用程序，提示性图形化显示脉冲、极限和触发设置。默认和用户脉冲设置可被保存用于以后调用。

脉冲和触发波形显示可在三个时基设置之间切换，以显示触发和脉冲的定时关系、还显示脉冲周期或者所输出的脉冲串。

TDR应用，配合PicoScope 9300采样示波器

通过单台电脑的USB控制，PG900脉冲发生器可和PicoScope 9300采样示波器一起使用可实现时域反射测试，适用于没有内置该功能的型号（PicoScope 9301、9302、9321和9341）。

TDR设置用于PicoScope 9300采样示波器

单端测量可只用一个脉冲源和一个示波器通道进行。

TDT应用，配合PicoScope 9300采样示波器

通过单台电脑的USB控制，PG900脉冲发生器可和PicoScope 9300采样示波器一起使用可实现时域传输测试，适用于没有内置该功能的型号（PicoScope 9301、9302、9321和9341）。它们也增加了远距离信号发生器的功能，实现长线路或者安装系统的测试，适用于任何型号的PicoScope 9300采样示波器。

TDT设置用于PicoScope 9300采样示波器

单端测量可只用一个脉冲源和一个示波器通道进行。

TDT和串扰应用，配合PicoScope 9341采样示波器

通过单台电脑的USB控制，PG900脉冲发生器可和PicoScope 9341四通道采样示波器一起使用，实现同步时域传输和串扰评估。

TDT和串扰设置用于PicoScope 9341采样示波器

单端测量可配合2通道采样示波器一起进行，并且差分测量也能够实现：首先测量传输，然后改变连接做串扰测量。断开的端口要始终被正确终止。
