DIPmodul-164 工控核心板
说明

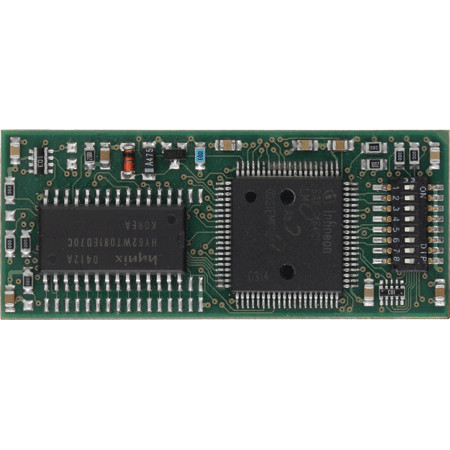

这个微小但极具性价比的即插即用的单板计算机基于16位英飞凌C164CI微控制器，并以MQFP-80封装。40个管脚DIP设备大小内含单排SMD管脚头连接器，节距为2.54毫米，这个板专用于用户应用设计的一个通用核心部件。
C164微控制器的各种端口线路都可用于这些连接器上的目标应用板。这就使 DIPmodul-164 可以像“可编程大芯片”一样插入目标应用中。
C164CI 有一个片上全CAN控制器。这使 DIPmodul-164 用作CAN系统中的网络节点。存储器可扩展至256KB SRAM和高达256KB的FLASH，可为更广泛的应用程序提供空间。
达到64KB的串行EEPROM可用于非挥发性保存过程变量和数据。FLASH可通过串口在板上编程。外围设备可很容易通过SPI总线进行扩展。板载外围设备的驱动软件包含在源代码中。
规格
控制器
英飞凌 C164CI (16位微控制器) 以 MQFP-80 封装
系统时钟
20MHz
RAM
32 kB SRAM (256 kB 可选)
Flash
128 kB (256 kB 可选)
EEPROM
2 kB (64 kB 可选)
CAN
1路高速 CAN2.0B
其它
实时时钟、看门狗、定时器
扩展接口
SPI
电源
5 VDC
耗电量
常规 80 mA
连接器
DIL 40, 2,54mm 节距
工作温度
0°C 至 +70°C
尺寸
56x23 mm
补充中间件
CANopen 协议栈源代码
订货说明
货号
说明
MM-215
DIPmodul-164, 标准版 32kB SRAM, 128kB Flash, 2kB EEPROM
MM-215-213
DIPmodul-164 256kB SRAM, 256kB Flash, 64kB EEPROM
KMM-215
DIPmodul-164 开发包 DIPmodul 164, 开发板, 电源, SYS TEC 产品 CD (包含 Flashtools, 硬件手册)
可选 -40°C 至 +85°C
