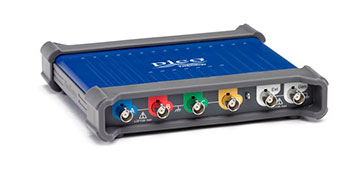

PicoScope 3000系列USB示波器具有无与伦比的高性能，在此价格范围内它们是传统台式示波器的性价比最高的替代品！

PicoScope 3000是目前市场上最高性能的USB供电型示波器。 这些2和4通道示波器具有8位分辨率和<3%精度。同时具有的大容量存储器，高采样率和高带宽使它们能够满足测试和测量领域所有要求 - 从生产到修理到研发。

混合信号示波器 (MSO) 有2/4路模拟通道和16路数字输入通道 - 特别适合于同时观看数字和模拟信号。

PicoScope 3000系列还包含PicoScope 3425。PicoScope 3425示波器具有差分输入，你可以用它测量没有地级参照的信号。

“3000系列是 Pico 生产的多用途测量仪器系列，具有先进的组件、卓越的性能和非常高的性价比。”  — Elektor ( 2011 六月 )

PicoScope 3000系列现在包含全球首款USB3.0示波器。

通用8位示波器和混合信号示波器 (MSO)具有快速采样率和领先级深度缓存。所有型号都带有函数和任意波形发生器。

PicoScope 3000系列包含5年保修！

PC示波器和混合信号示波器

强大、便携、高性能！

PicoScope 3000系列USB供电PC示波器小型、轻量、又便携，能够轻松装入电脑包，并且还具有许多高性能参数规格。

这些示波器有2或4路模拟通道并且包含函数/任意波形发生器。混合信号示波器还有16路数字通道。主要性能参数：

●200 MHz模拟带宽

●1 GS/s实时采样率

●512 MS缓存

●100,000波形每秒

●16通道逻辑分析仪（MSO型号）

●任意波形发生器

●USB 3.0连接和供电

●串行解码和波罩测试为标配

●WINOOWs、Linux和Mac软件

配套先进的PicoScope 6示波器软件，这些示波器提供了理想的、成本效益的工具包，应用广泛，包括嵌入式系统设计、研发、测试、教学、维护、和诊断。

高带宽和大采样率

虽然外形小巧又成本低廉，但是拥有最大200MHz带宽，因此性能上一点都不差！这样的带宽配合最大1 GS/s的实时采样率，能够尽显高频率。对于重复性信号，可使用等效采样（ETS）模式，使最大有效采样率增强到10 GS/s。

其它品牌示波器也有很高的采样率，但是没有大容量存储器，因此在长时基时，这样的示波器就不能维持高采样率。PicoScope 3000系列拥有最大512M样本缓存深度，超过此价格范围的任何其它示波器，这使PicoScope 3406D MSO始终在 1 GS/s下采样，可下至50 ms/ div (500 ms总捕获时间)。

管理所有这些数据需要一些强大工具。有一组放大按钮，加上浏览窗，使你能够放大和复位显示波形，只需拖动鼠标或者触摸屏幕。有几百万的放大倍数。其它工具例如波形缓存、波罩容限测试、串行解码和硬件加速等都工作于深度存储器，因此PicoScope 3000系列是市场上最强大的示波器之一。

混合信号功能/逻辑分析仪

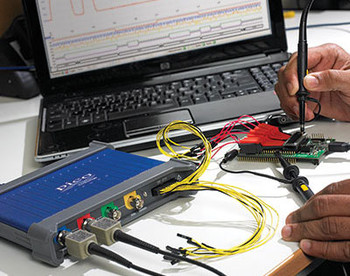

PicoScope 3000D系列混合信号示波器包含16路数字输入和标准的2或4通道模拟输入，因此你可以同时观看数字和模拟信号。

PicoScope 3000D MSO的数字输入可单独显示，也可用二进制、十进制或十六进制命名的群组以总线形式显示。可为每8位输入端口定义分离的逻辑阈值从-5 V 至 +5 V。任何位码型组合可选的转变，在任何输入上都可激活数字触发。可在模拟或数字输入通道上设置先进逻辑触发，或者复杂的混合信号触发。

① 示波器控件：PicoScope的全部模拟域控件，包括放大、过滤、和信号发生器，在MSO数字信号模式下全都可用。

② 数字通道按键：设置和显示数字输入。在相同时基上观看模拟和数字信号。

③ 模拟波形：观看模拟波形，与数字输入时间相关。

④ 分屏显示：PicoScope可同时显示模拟和数字信号。分屏显示可调增加或减少模拟波形的空间。

⑤ 按电平显示：群组字节为字段，然后显示为模拟电平。

⑥ 显示格式：单独显示所选字节或者以数字或ASCII格式的群组。

数字输入给串行解码选项带来额外动力。你可在所有模拟和数字通道上同时解码串行数据，提供最多20个数据通道。例如，你可以解码多个SPI、I2C、CAN总线、LIN总线和FlexRay信号，全部在同时！

应用笔记： 用PicoScope混合信号示波器调试I2C总线（这篇文章可通过info@hkaco.com联系我们索取）。

串行总线解码和协议分析

当前PicoScope可解码的1-Wire、ARINC 429、CAN、DCC、DMX512、Ethernet 10Base-T和 100Base-TX、FlexRay、I2C、I2S、LIN、PS/2、SENT、SPI、UART (RS-232 / RS-422 / RS-485)、和 USB 协议数据作为标准。更多协议正在开发中，并且会在以后免费升级。

在视图格式中显示解码数据（为十六进制、十进制、二进制、或ASCII）为数据总线定时格式，在波形下面，在公共时间轴上，错误帧标记为红色。这些帧可放大以检查噪音或信号完整性问题。

在表格格式中显示解码帧列表，包括数据和所有标记和标识符。你可以设置过滤条件只显示你想要的帧，搜索指定属性的帧，或者定义启动码型以提示程序何时应该列表数据。统计选项展示物理层的更多细节例如帧时间和电平。PicoScope也能够导入电子表格以解码数据为用户定义的文本串。

PicoScope可解码I2C、RS-232/UART、SPI、I2S、USB、FlexRay、LIN和CAN总线数据。这个列表以后会不断增加，并且可免费升级。 PicoScope 3000D MSO的任何模拟和数字输入都可用于捕获串行数据，能够同时解码多种协议，这对现代嵌入式系统的深入分析和串行总线的推广都有重大价值。

任意波形和函数发生器

所有PicoScope 3000示波器都有内置的函数发生器（正弦波、方波、三角波、DC电平、白噪音、PRBS等等）。以及基本控件设置电平、偏置和频率，更多先进控件使你能够扫过一系列频率。内置的频谱尖峰保持选项，这使之变成测试放大器和滤波器响应的最强大工具！

当各种条件满足时例如示波器触发或波罩容限测试故障，触发工具可输出波形的一个或多个循环。

也包含12位20MS/s任意波形发生器（AWG）。用内置的AWG编辑器可创建或编辑AWG波形，从示波器示踪导入，或者从电子表格加载。

FFT频谱分析仪

频谱视图绘制出振幅对频率的图形，特别适用于查找信号上的噪音、串扰和失真。在PicoScope中的频谱分析仪是快速傅立叶变换 (FFT) 类型，与传统示波器不同的是，它能够显示单个非重复波形的频谱。

全面的设置可以控制多个频谱带(FFT bins)、窗口类型、定标（包括log/log）和显示模式（瞬间、平均、或峰值保持）。

PicoScope软件可以显示多个频谱视图，并排相同数据的示波器视图。全套自动化频域测量包括THD、THD+N、SNR、SINAD和IMD，可以添加到显示窗。波罩容限测试可用于频谱，你还可以用任意波形发生器和频谱模式一起做扫描标量网络分析。

高度信号完整性

大多数示波器根据价格开发和生产，我们基于规格参数开发和生产。

精心的前端设计和屏蔽极大地减少噪音、串扰和谐波失真。超过20年的示波器设计经验，因而我们能够极大地改善带宽平整度和低失真。

我们为我们产品的动态性能而自豪，并且与大多数示波器厂商不同，我们会详细公布示波器的参数。

结果很简单：当你探测一个电路时，你能相信屏幕上所显示的波形。

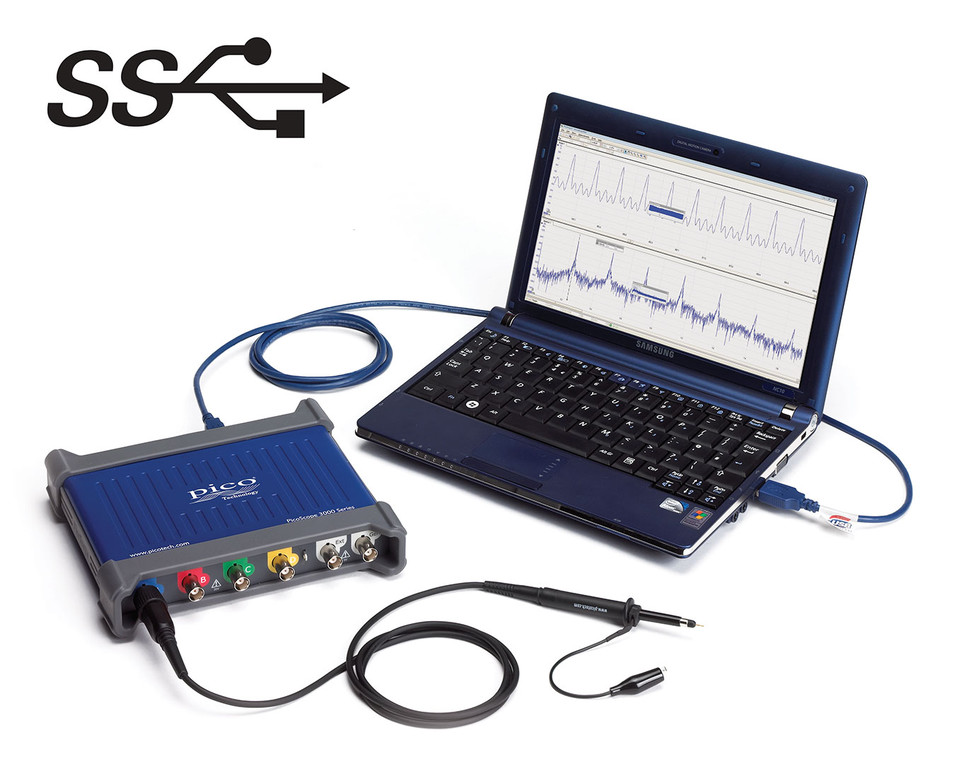

USB连通性

USB连接不仅能够实现高速数据采集和传输，也能够更快更容易打印、复制、保存、和从现场email你的数据。USB供电取代了笨重的外部电源适配器，使我们的示波器更轻便，更适用于工程师外出使用。

PicoScope 3000系列示波器具有SuperSpeed USB 3.0连接，使原本已经优化的数据传输和波形刷新处理更快。USB 3.0连接的更多好处包括更快保存波形，并且在使用SDK时，使无缝连续流更快，最大达到125 MS/s，同时该款示波器仍然向后兼容老USB系统。

特性

先进数字触发

今天市场上销售的大多数数字示波器仍然使用基于比较器的模拟触发架构。这会引起时间和波幅错误，并且无法校准掉。使用比较器常常会限制触发器在高带宽下的灵敏度，并且会造成长时间的触发重新准备延迟。

早在1991年我们就率先利用数字化的实际数据实现全数字触发。这项技术减少了触发错误并且使我们的示波器能够在最小的信号上进行触发，甚至在全带宽下。触发电平和滞后可用高精度和高分辨率设置。

数字触发也能够减少重新准备延迟，加上分段存储器，能够捕获发生在高速序列中的事件。在最快的时基下，高速触发可每微秒捕获一个新波形，直到缓存用完。

除了大多数示波器都有的各种触发之外，PicoScope 3000系列还提供行业领先的整套先进触发模式，包括脉冲宽度、开窗和漏失触发，帮你更快发现和捕获你要的信号。另外逻辑触发可在任何或所有16路数字输入匹配用户定义的码型时触发示波器。你可为每路独立通道指定一个条件，或者同时用十六进制或二进制数值为所有通道设置一个码型。你也可以组合逻辑触发和边沿触发，用于任何一路数字输入或模拟输入上，例如触发时钟化并行总线内的数据值。

硬件加速引擎 (HAL3)

有些示波器使用深度存储器时力不从心：屏幕刷新率慢下来，并且控件变迟钝，因为处理器忙于拷贝大量数据。PicoScope 3000系列能够避免这种局限性 - 采用示波器内专用的硬件加速引擎，它的大规模并口设计有效创建波形图片，显示在电脑屏幕上并且可连续捕获并显示到屏幕上每秒超过440,000,000个样本。PicoScope示波器管理深度内存好于其它厂家的示波器，无论是基于PC的还是台式的。

硬件加速保证高速屏幕刷新率，即使每个波形采集10,000,000个样本

PicoScope 3000系列安装了第3代硬件加速引擎 (HAL3)。这加速了示波器操作区域例如允许波形刷新率超过100,000个波形/秒、分段存储器，以及快速触发模式。硬件加速引擎确保任何有关USB连接的质疑或PC处理器性能的瓶颈问题不复存在。

100,000个波形/秒

当评价一台示波器的性能时，很重要的一个参数就是波形刷新率，它表示为波形每秒(wfms/s)。采样率指的是示波器采样一个波形或循环内的输入信号有多频繁，波形捕获率指的是示波器获取波形有多快。具有高波形捕获率的示波器能够让你更深入洞察信号行为并且极大提高示波器快速捕获瞬态异常的能力，例如抖动、矮脉冲和毛刺 - 你甚至没有觉察到的。

波形缓存和导航器

你曾经有过这样的事情：看到波形上的毛刺，但是停止示波器的时候，毛刺不见了？使用PicoScope，你就再也不用担心错过毛刺或者其它瞬态事件了。PicoScope可保存最后出现 的1万个波形在它的循环波形缓存内。

缓存导航器用于有效导航和搜索波形，让你有效地倒回时间。各种工具例如波罩容限测试也可用于扫描缓存内的每个波形，以查找超出波罩的波形。

波罩容限测试

波罩容限测试用于现场信号和正常信号的比较，专用于调试和生产环境。简单地捕获一个确定的正常信号，然后在该信号的周围绘制一个波罩，最后用于被测系统。PicoScope将进行合格/不合格测试，捕获间歇性毛刺，并在测量窗口显示故障数量和其它统计值。

波罩容限测试适用于示波器和频谱分析仪，可以在时域和频域中自动找出问题。

数字化和图形化波罩编辑器（如图所示）可以独立使用或者组合使用，你可以输入准确的波罩参数、修改现有的波罩、和导入和导出波罩文件。

报警

PicoScope可通过编程实现当特定事件发生时触发报警。能够触发报警的事件是：

●捕获 - 当示波器已经捕获整个波形或波形的一块时

●缓存满 - 当波形缓存存满时

●波罩不合格 - 当波形没有通过波罩容限测试时

PicoScope会执行的动作是：

●蜂鸣

●播放声音

●停止捕获

●重启捕获

●运行可执行的

●保存当前缓存

●保存所有缓存

报警，结合波罩容限测试，有助于快速验证电子系统设计中的信号质量。测试可覆盖扩大的时间区间和/或当参数例如供电电压或温度发生变化时，验证你设计的操作在整个指定操作条件下的可靠性。

高端特性为标配

购买PicoScope与购买其它厂家的示波器不同，其它示波器供应商要求额外选购的费用使示波器价格明显提高。而我们的示波器，高端功能例如波罩容限测试、串行解码和分析、先进触发、自动测量、数学通道、XY模式、分段存储器、和信号发生器全部包含在示波器报价内。

为了保护你的投资，PC软件和示波器内的固件都可升级。我们长期以来都在通过软件下载免费升级新功能。我们年复一年地兑现进一步增强的承诺，这点与其它示波器厂家完全不同。我们的用户通过成为我们的长期客户和经常向他们的同事推荐我们的方式支持我们。

软件

先进显示

PicoScope软件把几乎所有显示区都给了波形。这保证你一眼就能够看到最大量的数据。视图区比传统台式示波器的大很多并且分辨率也更高。利用大显示区，你也可以创建定制的分屏显示，同时观看多个通道或者相同信号可用多个不同视图。例如上图显示，软件甚至可以同时显示示波器和频谱分析仪踪迹。另外，每个波形显示可用独立的放大、平移和滤波器设置，超级灵活。

PicoScope软件可用鼠标、触摸屏或键盘快捷键来控制。

数学通道和滤波

很多其它品牌示波器的波形数学运算只是简单的计算例如A + B，用PicoScope，它意味着很多，而且多得多。

用PicoScope 6示波器软件你可以选择简单的函数例如加和减，或者打开等式编辑器创建复杂函数包括过滤器（低通、高通、带通、和带停止过滤器）、三角函数、指数函数、对数函数、统计函数、积分和导数。

波形数学运算也可以在历史尖峰或平均波形的旁边绘制现场信号。有还可以用数学运算例如图形化信号占空比或频率的变化。

定制探头

定制探头功能使你能够修正特定探头的增益、衰减、偏置和非线性，或者转换为不同的测量单位（例如电流、功率、或温度）。你可以保存定义到硬盘为以后使用。标准Pico原装探头的定义已经内置。

高速数据采集和数字化仪

附带的驱动和软件开发包（SDK）使你能够编写你自己的软件以及包括WINOOWs、Apple Mac (OS X) 和 Linux (包括Raspberry Pi) 驱动。

例程代码显示如何接入第三方软件包例如Microsoft Excel、National Instruments LabVIEW和 MathWorks MATLAB。

该驱动支持USB数据流，这种模式可捕获无缝连续数据，通过USB端口直接传输到电脑的RAM或者硬盘，速率最大为125 MS/s。并且捕获规模只受限于电脑的存储器。在数据流模式下的采样率受制于电脑的规格和应用程序加载。

强大的工具提供无穷的选项

你的PicoScope提供很多强大工具帮助你捕获和分析波形。这些工具可用于它们自己的同时，PicoScope的真正强大在于可协同工作。

例如，快速触发模式可在几毫秒内采集10,000个波形，在它们之间的死区时间最小。手动搜索这些波形会浪费时间，因此只需挑选一个你要的波形，然后让波罩容限测试工具为你搜索。当完成时，测量值会告诉你有多少不合格，并且缓存导航器能够隐藏正常的波形，只显示有问题的那个。你可以通过info@hkaco.com索取专门的演示视频。

也许你想要把占空比变化绘成图形？如何从任意波形发生器输出波形？当满足触发条件时如何自动保存波形？用强大的PicoScope，一切皆有可能！
