高分辨率、深度缓存、8通道示波器
●8通道
●12位分辨率
●20MHz带宽
●256MS缓存
●高性能任意波形发生器
●超高速USB 3.0接口
●分割屏幕波形视图
●正弦波和脉冲低失真
●先进数字触发
●串行总线解码
●WINOOWs, Mac和Linux软件

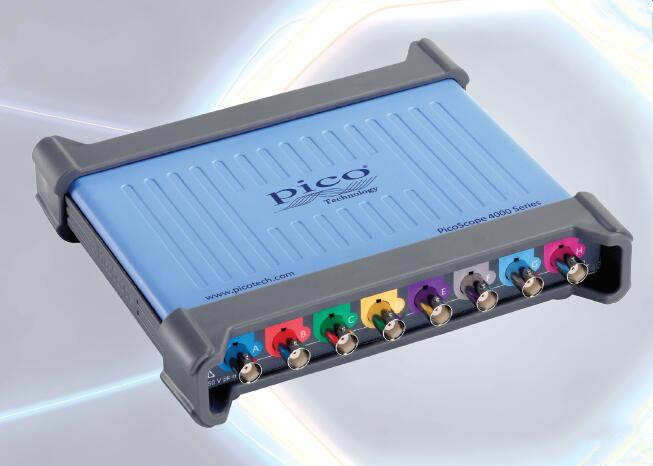

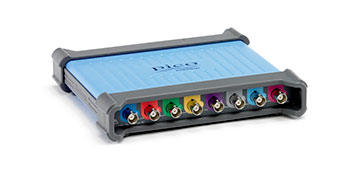

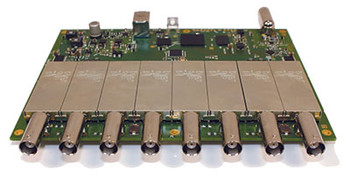

PicoScope 4824是一款低成本、便携式多通道输入解决方案。拥有8路高分辨率模拟通道，你能轻松分析音频、超声波、振动、电源、和复杂系统的计时。
尽管尺寸紧凑，但性能不折不扣。拥有12位垂直分辨率、20MHz带宽、256MS缓存、和80MS/s高速采样率，PicoScope 4824具有强大功能可提供准确结果。它也有深度缓存，用于分析多种串行总线例如UART、I2C、SPI、CAN和LIN，以及控制和驱动信号。

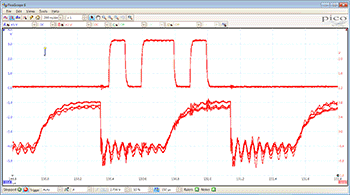

先进显示
PicoScope软件把几乎所有显示区都分配给了波形。这保证你一眼就能够看到最大量的数据。在电脑显示屏上的视图区比传统台式示波器的大很多并且分辨率也更高。当显示8路高分辨率通道时，这是巨大的优势。
利用大显示区，你也可以创建定制的分屏显示，同时观看多个通道或者相同信号可用多个不同视图。如图显示，软件甚至可以同时显示示波器和频谱分析仪踪迹。另外，每个波形显示可用独立的放大、平移和滤波器设置，超级灵活。
PicoScope软件可用鼠标、触摸屏或键盘快捷键来控制。
高分辨率提供16x更多细节

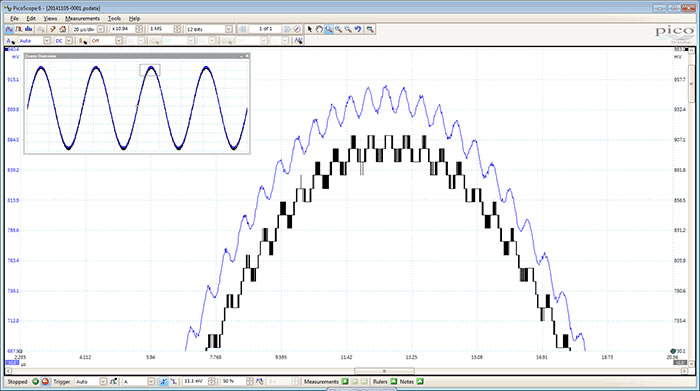

PicoScope 4824是一款12位示波器，它能够提供比传统8位示波器大16倍的垂直分辨率 (4096垂直电平对256)。如图显示在12位示波器（蓝色踪迹）上你可以通过放大显出信号细节，而在8位示波器上就显示不出来（黑色踪迹）。
和高垂直分辨率一样，256M样本缓存也确保了高水平分辨率。你可以采集长时间细节捕获，采样率不会下降。
一旦你在高分辨率电脑显示器上看到高分辨率波形，你就再也不想用小屏幕的台式示波器了。
和改善示波器踪迹一样，高分辨率在进行频谱分析时能提供更大好处，它比8位示波器多提供20 dB动态频谱范围。以前隐藏在噪音背景内的信号现在可清晰显示出来并且频谱成为追踪噪音原因的强大工具。
典型应用领域
PicoScope 4824同时具有8通道、高分辨率和深度存储器，使之能够应用于台式示波器无法满足的应用领域。
8通道可实现同时监测多路电源轨迹，特别适用于查找电源排序、平衡或质量。多通道数可同时解码多种不同串行总线协议(CAN、LIN、FlexRay、I2C、SPI等等)。
12位分辨率用于示波器和频谱分析仪有助于追踪噪音、分析谐波和测量失真。

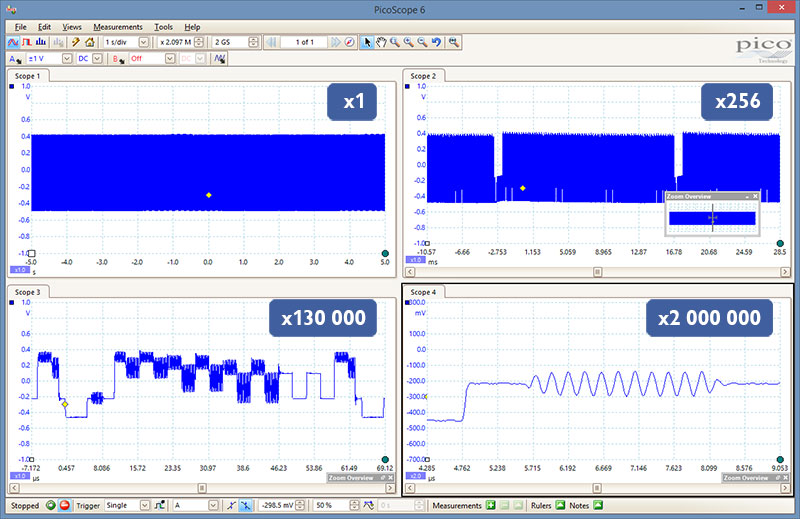

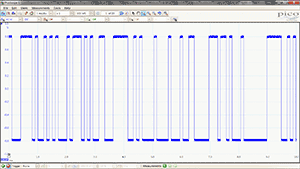

256 MS深度存储器能够在最大采样率下采集数秒（特别适用于串行数据的长时间捕获或者查找电源中的毛刺）。处理所有这些数据需要一些强大工具，因此放大倍数要几百万。其它工具例如波形缓存、波罩容限测试、串行解码和硬件加速工作于深度存储器，使 PicoScope 4824成为市场上最强大的示波器之一。

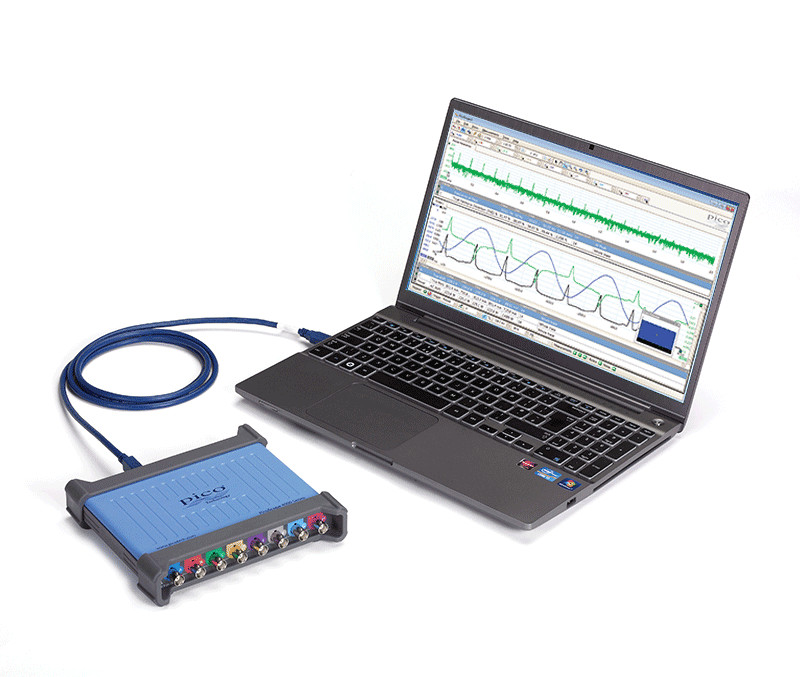

紧凑外形占用很少的桌面空间并且USB供电，使PicoScope 4824特别适用于随身携带使用。你第一次可以在你的电脑包内携带一台8通道示波器！
任意波形和函数发生器
所有PicoScope 4824示波器内置函数发生器（正弦波、方波、三角波、DC电平、白噪音、PRBS等等）和任意波形发生器。
除了基本控件设置电平、偏置和频率，更多先进控件使你能够扫过一系列频率。结合频谱尖峰保持选项，使之变成测试放大器和滤波器响应的最强大工具！
当各种条件满足时例如示波器触发或波罩容限测试不合格，触发工具可输出波形的一个或多个循环。

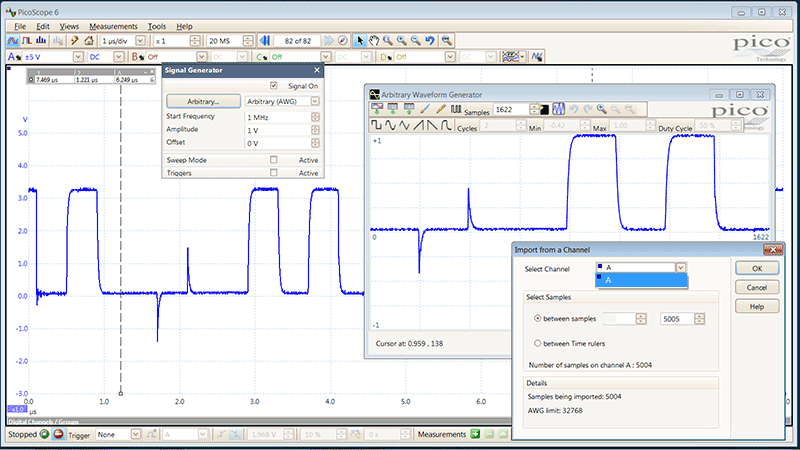

14位80 MS/s任意波形发生器 (AWG)可在产品开发时用于仿真传感器信号，或者压力测试宽频率范围的设计缺陷。用内置的AWG编辑器可创建或编辑AWG波形，从示波器踪迹导入，或者从电子表格加载。
FFT频谱分析仪
频谱视图绘制出振幅对频率的图形，特别适用于查找信号上的噪音、串扰和失真。在PicoScope中的频谱分析仪是快速傅立叶变换 (FFT) 类型，与传统示波器不同的是，它能够显示单个非重复波形的频谱。
全范围设置可以控制多个频谱带(FFT bins)、窗口类型、定标（包括log/log）和显示模式（瞬间、平均、或峰值保持）。

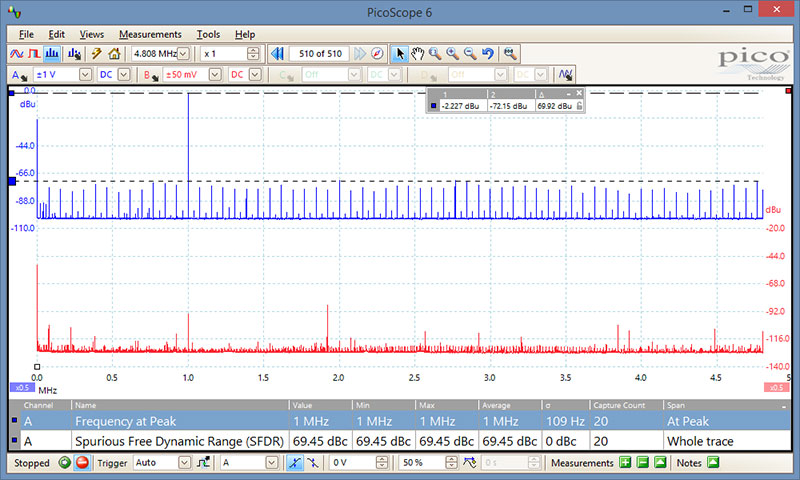

PicoScope软件可以显示多个频谱视图，并排在相同数据的示波器视图旁边。全套自动化频域测量包括THD、THD+N、SNR、SINAD和IMD，可以添加到显示窗。波罩容限测试可用于频谱，你还可以用任意波形发生器和频谱模式一起做扫描标量网络分析。
高度信号完整性
购买PicoScope与购买其它厂家的示波器不同，其它示波器供应商要求额外选购的费用使示波器价格明显提高。而我们的示波器，高端功能例如波罩容限测试、串行解码和分析、先进触发、自动测量、数学通道、XY模式、分段存储器、和信号发生器全部包含在示波器报价内。
为了保护你的投资，PC软件和示波器内的固件都可升级。我们长期以来都在通过软件下载免费升级新功能。我们年复一年地兑现进一步增强的承诺，这点与其它示波器厂家完全不同。我们的用户通过成为我们的长期客户和经常向他们的同事推荐我们的方式支持我们。
高端特性为标配
购买PicoScope与购买其它厂家的示波器不同，其它示波器供应商要求额外选购的费用使示波器价格明显提高。而我们的示波器，高端功能例如波罩容限测试、串行解码和分析、先进触发、自动测量、数学通道、XY模式、分段存储器、和信号发生器全部包含在示波器报价内。
为了保护你的投资，PC软件和示波器内的固件都可升级。我们长期以来都在通过软件下载免费升级新功能。我们年复一年地兑现进一步增强的承诺，这点与其它示波器厂家完全不同。我们的用户通过成为我们的长期客户和经常向他们的同事推荐我们的方式支持我们。
特性
先进数字触发
今天市场上销售的大多数数字示波器仍然使用基于比较器的模拟触发架构。这会引起时间和波幅错误，并且无法校准掉。使用比较器常常会限制触发器在高带宽下的灵敏度。
早在20多年前我们就率先利用数字化的实际数据实现全数字触发。这项技术减少了触发错误并且使我们的示波器能够在最小的信号上进行触发，甚至在全带宽下。触发电平和滞后可用高精度和高分辨率设置。
数字触发也能够减少重新准备延迟，加上分段存储器，能够捕获发生在高速序列中的事件。在最快的时基下，高速触发可每微秒捕获一个新波形，直到缓存用完。

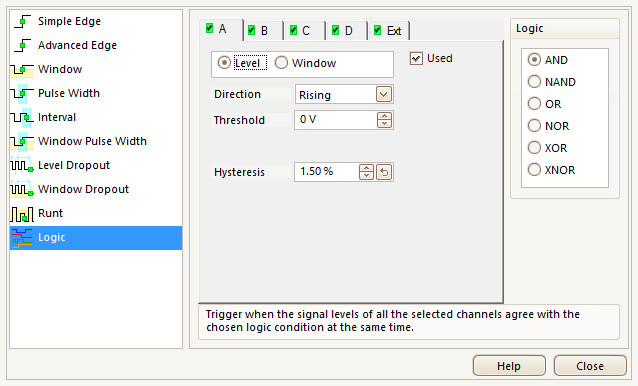

除了大多数示波器都有的各种触发之外，PicoScope 4824示波器还提供行业领先的整套先进触发模式，包括脉冲宽度、矮脉冲、开窗、逻辑和漏失触发。

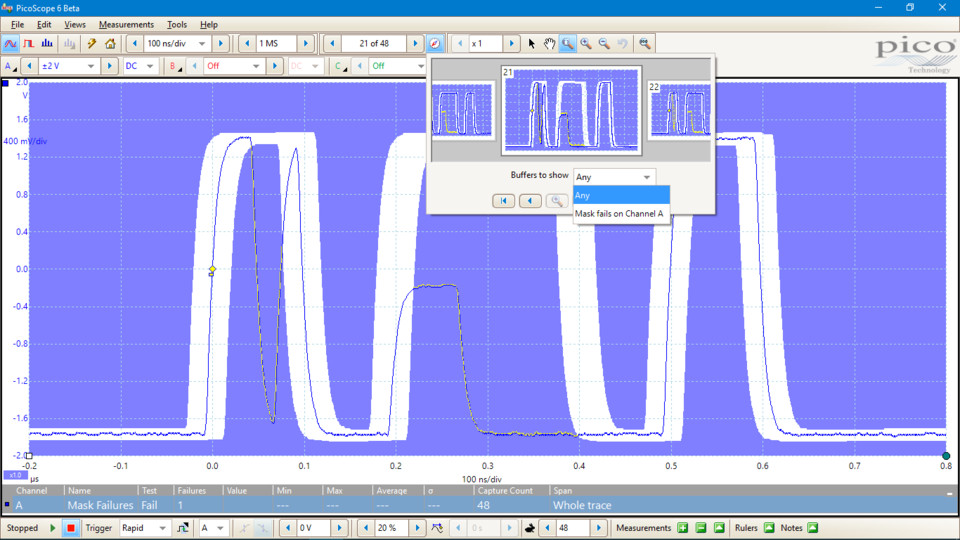

波形缓存和导航器

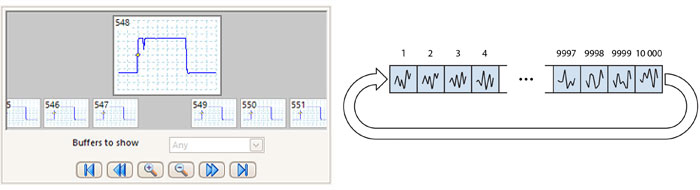

你曾经有过这样的事情：看到波形上的毛刺，但是停止示波器的时候，毛刺不见了？使用PicoScope，你就再也不用担心错过毛刺或者其它瞬态事件了。PicoScope可保存最后出现的1万个波形在它的循环波形缓存内。
缓存导航器用于有效导航和搜索波形，让你有效地倒回时间。各种工具例如波罩容限测试也可用于扫描缓存内的每个波形，以查找超出波罩的波形。
硬件加速引擎 (HAL3)
有些示波器使用深度存储器时力不从心：屏幕刷新率会慢下来，并且控件变迟钝，因为处理器忙于拷贝大量数据。PicoScope 4824示波器能够避免这种局限性 - 采用专用的硬件加速引擎，它的大规模并口设计能有效创建波形图片，显示到电脑屏幕上。
PicoScope示波器管理深度缓存远好于其它厂家的示波器，无论是基于PC的还是台式的。
PicoScope 4824示波器安装了第3代硬件加速引擎 (HAL3)。这加快了示波器操作区域，例如允许波形刷新率超过100,000个波形/秒和分段存储/快速触发模式。硬件加速引擎确保任何有关USB连接的质疑或PC处理器性能的瓶颈问题不复存在。
100,000个波形每秒
当评价一台示波器的性能时，很重要的一个参数就是波形刷新率，它表示为波形每秒 (wfms/s)。采样率指的是示波器采样一个波形或循环内的输入信号有多频繁，波形捕获率指的是示波器获取波形有多快。
高波形捕获率示波器能够提供更好的可视性，可深入观察信号行为并且能够极大提高示波器快速捕获瞬态异常例如抖动、矮脉冲和毛刺的能力 - 这些瞬态异常现象你可能不知道存在。
PicoScope 4824示波器采用硬件加速实现超过100,000wfms/s的波形刷新率。
波罩容限测试
波罩容限测试用于现场信号和正常信号的比较，专用于调试和生产环境。简单地捕获一个确定的正常信号，然后在该信号的周围绘制一个波罩，最后用于被测系统。PicoScope将进行合格/不合格测试，捕获间歇性毛刺，并在测量窗口显示故障数量和其它统计值。
波罩容限测试适用于示波器和频谱分析仪，可以在时域和频域中自动找出问题。
数字化和图形化波罩编辑器（如图所示）可以独立使用或者组合使用，你可以输入准确的波罩参数、修改现有的波罩、和导入和导出波罩文件。
软件
先进显示
PicoScope软件把几乎所有显示区都分配给了波形。这保证你一眼就能够看到最大量的数据。在电脑显示屏上的视图区比传统台式示波器的大很多并且分辨率也更高。当显示8路高分辨率通道时，这是巨大的优势。
利用大显示区，你也可以创建定制的分屏显示，同时观看多个通道或者相同信号可用多个不同视图。如图显示，软件甚至可以同时显示示波器和频谱分析仪踪迹。另外，每个波形显示可用独立的放大、平移和滤波器设置，超级灵活。
PicoScope软件可用鼠标、触摸屏或键盘快捷键来控制。
数学通道和滤波
很多其它品牌示波器的波形数学运算只是简单的计算例如A + B，用PicoScope，它意味着很多，而且多得多。

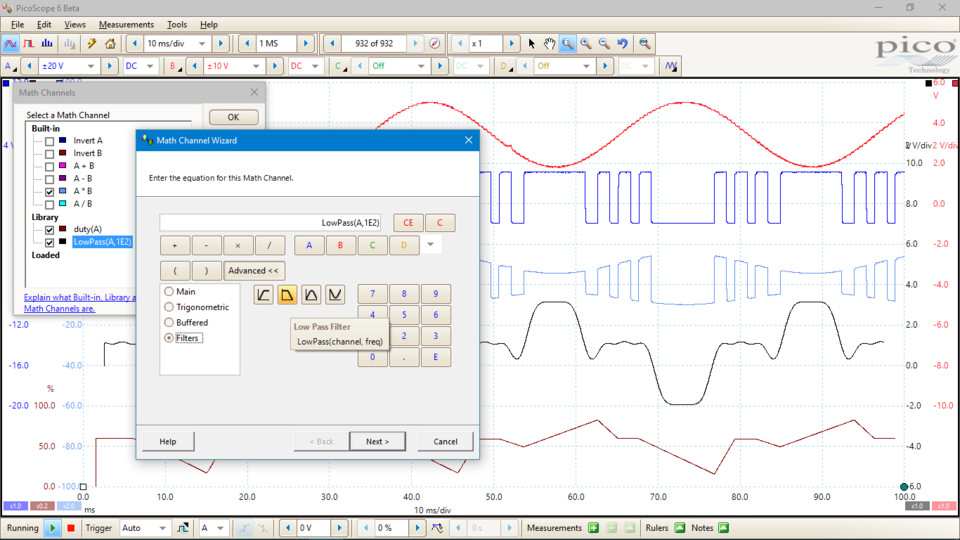

用PicoScope 6示波器软件你可以选择简单的函数例如加和减，或者打开等式编辑器创建复杂函数包括过滤器（低通、高通、带通、和波带停止过滤器）、三角函数、指数函数、对数函数、统计函数、积分和导数。
波形数学运算也可以在历史尖峰或平均波形的旁边绘制现场信号。有还可以用数学运算例如图形化信号占空比或频率的变化。
在软件中定制探头

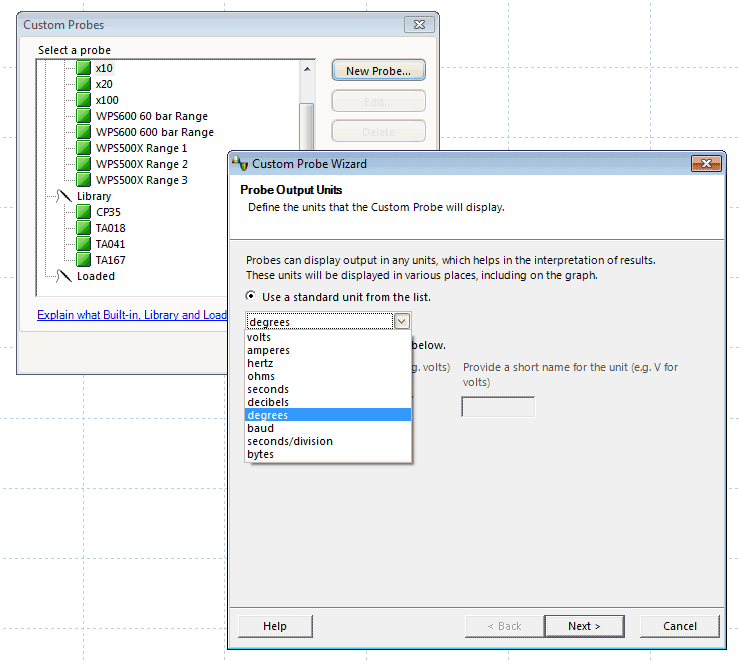

定制探头功能使你能够修正探头、传感器或变送器的增益、衰减、偏置和非线性。
简单的使用是线性标定电流探头输出的比例尺，以便它正确地显示安培值。更先进的使用是标定非线性温度传感器输出的比例尺，要用表格查找功能。
标准Pico原装探头的定义已经内置。你可以保存创建的探头定义为以后使用。

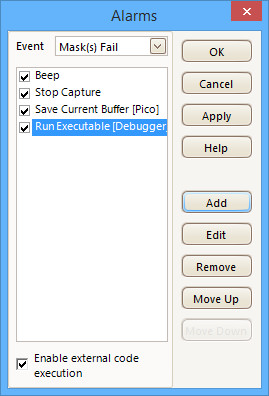

报警
PicoScope可通过编程实现当特定事件发生时触发报警。
能够触发报警的事件包括波罩容限故障、触发事件和缓存满。
PicoScope可执行的动作包括保存文件、播放声音、执行程序或者触发信号发生器/AWG。
报警，结合波罩容限测试，有助于快速验证电子系统设计中的信号质量。
高速数据采集和数字化仪
附带的驱动和软件开发包（SDK）使你能够编写你自己的软件以及包括WINOOWs、Apple Mac (OS X) 和 Linux (包括Raspberry Pi和BeagleBone ) 驱动。
例程代码显示如何接入第三方软件包例如Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB。
该驱动支持USB数据流，这种模式可捕获无缝连续数据，通过USB端口直接传输到电脑的RAM或者硬盘，速率最大为10 MS/s。并且捕获规模只受限于电脑的存储器。在数据流模式下的采样率受制于电脑的规格和应用程序加载。
强大的工具提供无穷的选项
你的PicoScope提供很多强大工具帮助你捕获和分析波形。这些工具可用于它们自己的同时，PicoScope的真正强大在于可协同工作。
例如，快速触发模式可在几毫秒内采集10,000个波形，在它们之间的死区时间最小。手动搜索这些波形会浪费时间，因此只需挑选一个你要的波形，然后让波罩容限测试工具为你搜索。当完成时，测量值会告诉你有多少不合格，并且缓存导航器能够隐藏正常的波形，只显示有问题的那个。你可以通过info@hkaco.com索取专门的演示视频。
也许你想要把占空比变化绘成图形？如何从任意波形发生器输出波形？当满足触发条件时如何自动保存波形？用强大的PicoScope，一切皆有可能！请访问A to Z of PC Oscilloscopes。
规格
|
一览 |
|||||
|
型号 |
输入通道 |
带宽 (?3 dB) |
最大采样率 |
缓存 |
任意波形发生器 |
|
PicoScope 4824 |
8 |
20 MHz |
80 MS/s |
256 MS |
80 MS/s |
|
示波器 — 垂直 |
|
|
输入通道 |
8 |
|
连接器类型 |
BNC, 20mm间距 |
|
带宽 (?3 dB) |
20 MHz (50 mV 至 50 V量程) |
|
上升时间 (计算值) |
17.5 ns (50 mV 至 50 V 量程) |
|
垂直分辨率 |
12 位 |
|
软件增强垂直分辨率 |
最大16位 |
|
输入范围 |
±10 mV 至 ±50 V 满刻度，在12个量程内 |
|
输入灵敏度 |
2 mV/div 至 10 V/div (10个垂直分度) |
|
输入耦合 |
AC / DC |
|
输入特性 |
1 MΩ ∥ 19 pF |
|
DC精度 |
±1% of full scale ±300 μV |
|
模拟偏置范围 |
±250 mV (10 mV 至 500 mV 量程) |
|
过电压保护 |
±100 V (DC + AC 尖峰) |
|
示波器 — 水平 (时基) |
|
|
最大采样率 (实时) |
80 MS/s (1 至 4 通道在用) |
|
最大采样率 (USB流) |
10 MS/s 使用PicoScope 6软件 |
|
时基范围（实时） |
20 ns/div 至 5000 s/div |
|
缓存（活通道之间共享） |
256 MS |
|
缓存（流模式） |
100 MS在PicoScope软件内。当使用配套的API时，达到可用的PC存储器 |
|
缓存 |
10,000段 |
|
每秒最多波形 |
12,000 wfm/s (取决于PC) |
|
时基精度 |
±20 ppm (+5 ppm/年) |
|
样本抖动 |
25 ps RMS 典型 |
|
动态性能（典型） |
|
|
串扰 (全带宽) |
20 000:1, DC to 20 MHz |
|
谐波失真 |
< ?60 dB, 10 mV量程 |
|
SFDR |
> 60 dB, 20 mV和10 mV量程 |
|
噪音 |
45 μV RMS on 10 mV range |
|
ADC ENOB |
11.3 位 |
|
脉冲响应 |
< 1% overshoot |
|
带宽平坦度 (在示波器输入上) |
DC 至全带宽 (+0.2 dB, ?3 dB) |
|
触发 |
|
|
源 |
通道 A 至 H |
|
触发模式 |
无、自动、重复、单发、高速（分段存储器） |
|
先进触发类型 |
边沿：上升、下降或任一边沿；可调滞后 |
|
触发灵敏度 |
数字触发提供1 LSB精度，最大全部带宽 |
|
最大预触发捕获 |
最大100%捕获规格 |
|
最大后触发延迟 |
最多40亿个样本 |
|
触发重新准备时间 |
< 3 μs 在最快时基上 |
|
最大触发率 |
最大10 000个波形在一个30 ms突发内 |
|
先进数字触发电平 |
所有触发电平、窗口电平和滞后值可设为1 LSB分辨率，横穿输入量程 |
|
先进数字触发时间间隔 |
所有时间间隔可设为1个样本分辨率从1个样本 (最短 12.5 ns)最大至40亿个样本间隔 |
|
函数发生器 |
|
|
标准输出信号 |
正弦波、方波、三角波、DC电压、斜坡、sinc、 高斯、half-sine、白噪音、PRBS |
|
标准信号频率 |
DC 至 1 MHz |
|
扫频模式 |
向上、向下、双用可选启动/停止频率和增量 |
|
触发 |
从示波器触发或手动从软件可触发计数的大量波形循环或扫频（最大10亿） |
|
输出频率精度 |
±20 ppm |
|
输出频率分辨率 |
< 20 mHz |
|
输出电压范围 |
±2 V |
|
输出电压可调整 |
信号振幅和偏置在 ± 2V 范围内。可调以大约300 μV步进。 |
|
振幅平坦度 |
< 0.5 dB 至 1 MHz典型 |
|
DC精度 |
满刻度的±1% |
|
SFDR |
87 dB 典型 |
|
输出特性 |
后面板BNC, 600 Ω输出阻抗 |
|
过电压保护 |
±10 V |
|
任意波形发生器 |
|
|
刷新率 |
80 MS/s |
|
缓存规格 |
16 kS |
|
分辨率 |
14 位 |
|
带宽 |
1 MHz |
|
上升时间 (10% to 90%) |
150 ns |
|
频谱分析仪 |
|
|
频率范围 |
DC 至 20 MHz |
|
显示模式 |
Magnitude, average, peak hold |
|
开窗函数 |
Rectangular, Gaussian, triangular, Blackman, |
|
FFT点的数量 |
Selectable from 128 up to 1 million in powers of 2 |
|
数学通道 |
|
|
函数 |
?x, x+y, x?y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
|
运算对象 |
输入通道A至H、参考波形、时间、π |
|
自动测量 |
|
|
示波器模式 |
AC RMS、true RMS、周期、DC平均、占空比、下降率、下降时间、频率、高脉宽、低脉宽、最大、最小、峰至峰、上升时间、上升率 |
|
频谱模式 |
尖峰点频率、尖峰点振幅、尖峰点平均振幅、总功率、总谐振失真(THD %和 THD dB)、总谐振失真加噪音 (THD+N)、无杂散动态范围 (SFDR)、信号+噪音+失真对信号+噪音比 (SINAD)、信噪比 (SNR) 和互调失真 (IMD) |
|
统计 |
最小、最大、平均和标准偏差 |
|
串行解码 |
|
|
协议 |
CAN、LIN、I2C、I2S、UART/RS-232、SPI、FlexRay |
|
波罩容限测试 |
|
|
统计 |
统计合格/不合格、故障计数、总计数 |
|
软件 |
|
|
PicoScope 6 for WINOOWs |
PicoScope 6软件是你全面的测试和测量实验室。功能包括： |
|
Linux drivers |
Linux Software & Drivers for PicoScope 4824 |
|
软件开发包 |
包含驱动和例程代码，适用于各种编程语言例如C、C#、Excel 和LabVIEW。 |
|
PC要求 |
|
|
最小 |
处理器: 1 GHz |
|
建议 |
处理器: 1GHz |
|
环境 |
|
|
工作环境 |
|
|
存放环境 |
|
|
物理属性 |
|
|
尺寸 |
190 x 170 x 40 mm |
|
重量 |
< 0.55 kg |
|
语言支持 |
|
|
软件 |
|
|
文档 |
|
|
数据单 |
English, Chinese (simplified), German, Spanish, French, Italian |
|
一般 |
|
|
发货清单 |
USB 3.0电缆、携带箱、用户手册、软件CD–ROM和双头USB 2.0电缆 |
|
PC连接 |
SuperSpeed USB 3.0 (USB 1.1 和 USB 2.0 兼容) |
|
电源要求 |
电源取自单个USB 3.0端口或者2个 USB 2.0 端口 |
|
兼容 |
RoHS compliant, WEEE, and LVD compliant. Tested to meet EN61326-1:2006 and FCC Part 15 Subpart B. |
|
保修 |
5 年 |
注意: 当使用PicoScope 6软件时，标称的参数才适用。
在上述表格中没有你需要的参数吗? - 请通过support@hkaco.com联系我们
