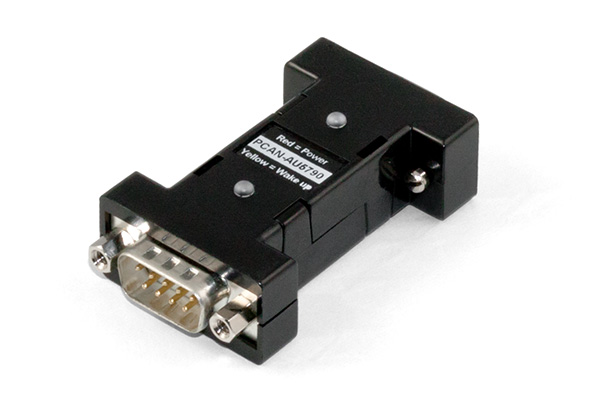

PCAN-AU5790：高速CAN转单线CAN总线转换器
PCAN-AU5790：高速CAN转单线CAN总线转换器
PCAN-AU5790 CAN总线转换器能够在高速CAN总线(ISO
11898-2)和单线CAN总线 (SAE J2411) 之间建立连接。该款CAN总线转换器最重要的潜在用途之一是实现PCAN系列CAN接口 (例如PCAN-USB接口）和单线CAN总线之间的连接。
特点
●有3种不同的工作模式用于SW CAN端，可用滑动开关来设置。正常 (33.3 kbit/s)、高速 (83.3 kbit/s)和唤醒
●指示灯LED提示电源(红色)和唤醒 (黄色)
●供电 (5 V, 150 mA) 是通过HS CAN接头 (PEAK CAN接口的电流和供电电压列表可向我们索取)
●如果电源电流输出低于150 mA，就需要附加12V供电，可从SW-CAN接头取电
●工作温度范围0 to 70 °C (32 to 158 °F)

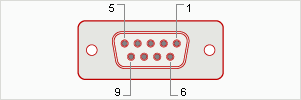

引脚分配母D-Sub接头
引脚
引脚分配高速CAN (82C251)
1
5V电源
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接 / 可选 +5V
引脚分配公D-Sub接头
引脚
引脚分配单线CAN (AU5790)
1
无连接
2
无连接
3
GND
4
无连接
5
CAN
6
GND
7
无连接
8
无连接
9
VBAT
发货清单
●适配器，轻便塑料壳
●使用手册PDF格式
●可定制其它收发器类型。
订货信息
说明：PCAN-AU5790，货号：IPEH-002040
