PCAN-Optoadapter：CAN总线光电电气隔离器
PCAN-Optoadapter：CAN总线光电电气隔离器
插入式CAN网络隔离器
PCAN-Optoadapter是一款通用插入式光电适配器，能够电气隔离高速CAN总线系统。
它集成的逻辑意味着解耦功能能够在CAN网络的任何点上发挥作用。
规格
●插入式CAN隔离器用于解耦CAN总线，适用于所有PEAK CAN接口
●通过DC/DC转换器，电隔离可达500V
●比特率可达1 Mbit/s
●高速CAN收发器NXP PCA82C251
●经由D-Sub，9引脚（依据CiA 102）连接CAN总线
●LED提示供电电压状态
●120 Ohm总线终端
●供电 (5 V) 直通高速CAN连接的管脚1。几乎所有PEAK CAN接口都能提供要求的供电电压
●扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)

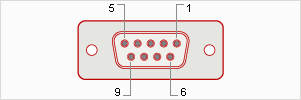

引脚分配母D-Sub接头
引脚
引脚分配
1
5V电源
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接
引脚分配公D-Sub接头
引脚
引脚分配
1
无连接
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接
发货清单
●适配器，塑料外壳
●使用手册 PDF格式
订货信息
说明：PCAN-Optoadapter，货号：IPEH-002038
