PEAK-gridARM评估板

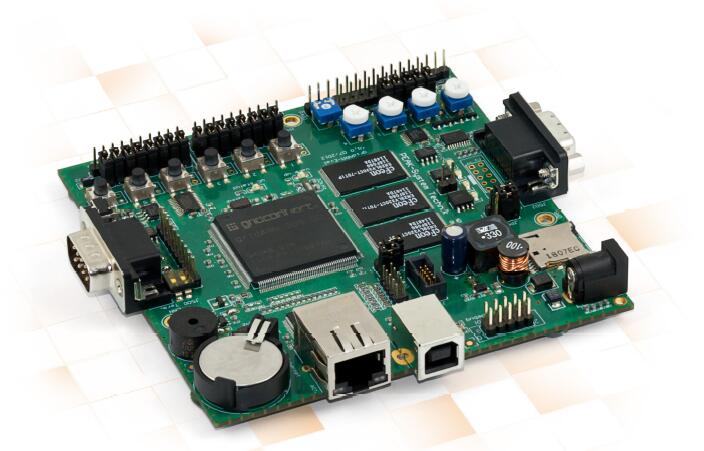

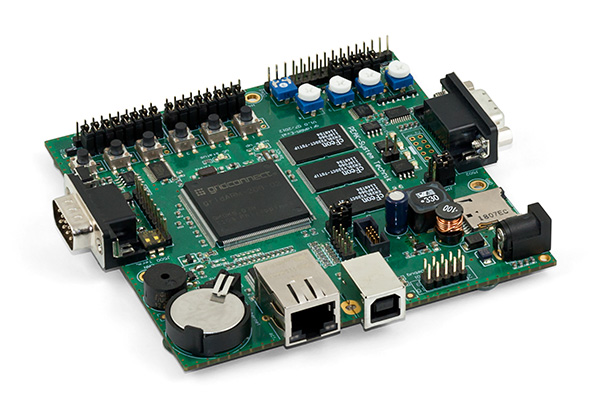

PEAK-gridARM评估板：基于Linux的gridARM微控制器开发平台
Grid Connect公司ARM7微控制器gridARM作为SoC解决方案，专用于工业通讯嵌入式应用。PEAK-gridARM评估板是基于Linux的gridARM微控制器开发平台。它可连接Gigabit Ethernet、High-speed CAN、USB 2.0、RS-232、SPI、和I2C。评估板的数字和模拟输入可由按键和电位计来操作。微控制器状态和供电与数据通讯状态由LED灯提示。Linux板支持包 (BSP) 可访问PEAK-gridARM评估板硬件资源。
规格
●ARM7 gridARM?微控制器 (80 MHz)
●Linux操作系统 (版本 2.6.36)
●4 MByte NOR flash with 16-bit数据总线访问
●8 MByte NOR flash with 32-bit数据总线访问
●64 MByte SDRAM with 32-bit数据总线访问
●I2C EEPROM用于设备配置
●128 kByte I2C EEPROM用于用户访问
●4 MByte SPI flash
●存储器卡槽用于添加存储容量
●实时时钟 (RTC) 含电池
●2个替换JTAG插座
●按键用于硬件复位
●供电来自USB或外部电源适配器(8 - 30 V)
●尺寸：110 x 110 mm
●附加HD44780-compatible文本显示可定制
通讯
●Gigabit Ethernet (10/100/1000 Mbit/s)
●高速CAN通道 (ISO 11898-2)具有
○比特率最大1
Mbit/s
○ CAN总线连接通过D-Sub,
9-pin (符合 CiA® 102)
○NXP CAN收发器 PCA82C251
●USB 2.0 全速 (USB设备端口)
●2个RS-232连接器用于调试和终端访问
●SPI总线 (1 MHz) 用于2个外部扩展
●I2C总线 (400 kHz) 用于外部扩展
输入和输出
●8路数字输入，
占用6个按键，一个RTC报警，和存储卡探测
●8路数字输出，占用7个LED和一个蜂鸣器
●5路模拟输入，占用4个电位计
●可选使用I/O端口，外部跳线连接
●LED灯提示μC状态，供电，CAN, 和RS-232
发货清单
●PEAK-gridARM评估板
●USB连接电缆 ( B型 )
●扁平电缆用于RS-232调试端口连接D-Sub, 9-pin
●软件和文档
○μClinux-dist开发环境和工具链
○板支持包 (BSP)
for Linux含源和二进制
○硬件手册含电路图和BSP用户指引
订货信息
说明：PEAK-gridARM Evaluation Board，编号：IPEH-004051
