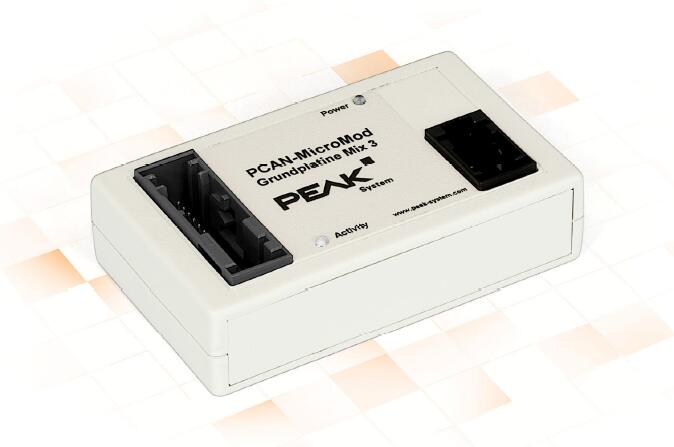

PCAN-MicroMod Mix 3
PCAN-MicroMod Mix 3：CAN总线接口混合I/O模块3
面向应用的PCAN-MicroMod母板
这款PCAN-MicroMod母板提供一个面向应用的环境。该产品系列的典型特性包括一个宽范围的供电电压和输入/输出保护电路。CANopen®固件可用于使用PCAN-MicroMod母板。
Mix 3母板允许使用PCAN-MicroMod上的所有输入和输出，它在汽车和工业领域应用广泛。
特点
●用PCAN-MicroMod Configuration WINOOWs软件可进行全面配置
●通过高速CAN通讯
●工作电压: 12 VDC常规，也能8 - 26 V
●塑料外壳，Tyco汽车接头
●扩展的温度范围-40 to 85 °C (-40 to 185 °F)
8路模拟输入具有下列特性:
●测量范围单极0 – 4.1 V (可用电阻分压器扩展)
●10位分辨率，采样率1 kHz
●电压突降和浪涌保护
●低通行为
8路数字输入具有下列特性:
●施密特触发行为 (Vh = 4 V, Vl = 2.5 V)
●电平差值5 - 18 V
●上拉或下拉开关可为每个通道进行设置
●低通行为
4路频率输入(不同于数字输入):
●所扫描的频率范围0 – 10 kHz
8路数字输出具有以下特性:
●高端驱动, 350 mA连续电流，500 mA短路电流
●4路输出可切换到低端驱动， 700 mA连续电流，1 A短路电流
●短路保护
4路PWM/频率输出具有以下特性:
●低端驱动, 350 mA 连续电流，1A短路电流
●2路输出可切换为高端驱动， 1.5A连续电流，5A短路电流
●短路保护
发货清单
●PCAN-MicroMod
●PCAN-MicroMod母板，塑料外壳，包含配合接头
●PCAN-MicroMod配置软件 for WINOOWs
●使用手册PDF格式
CANopen®固件可用于使用PCAN-MicroMod母板。
订货说明
说明：PCAN-MicroMod Mix 3,货号:IPEH-002206
