PCAN-PC/104-Plus Quad

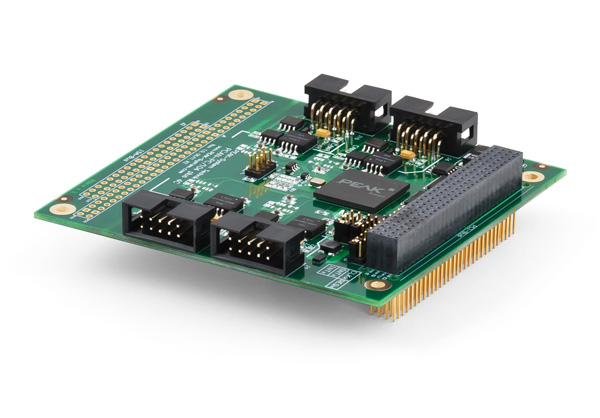

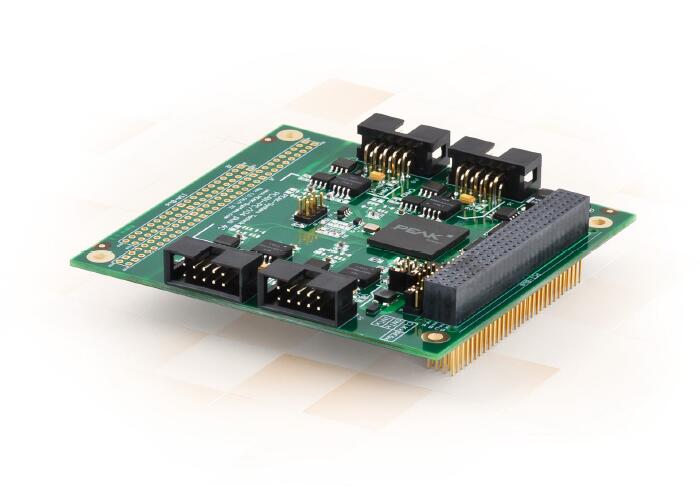

PCAN-PC/104-Plus Quad：4通道PC/104-Plus转CAN接口卡
PCAN-PC/104-Plus Quad CAN卡可把4个CAN网络连接到PC/104-Plus系统中。可同时使用4个CAN卡，一个背一个连接。连接CAN总线采用9-pin
D-Sub接头插在附带的插槽支架上。在PC和CAN之间的电隔离达到500V。
整套也包含CAN总线监视软件PCAN-View for WINOOWs和编程接口PCAN-Basic软件。
特点：
●外形系数PC/104
●使用120-pin连接PCI总线
●一个系统可使用4个CAN卡
●比特率达到1Mbit/s
●符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
●连接CAN总线通过D-Sub插槽支架, 9-pin (依据CiA 102)
●兼容NXP SJA1000 CAN控制器 (FPGA实现)
●NXP PCA82C251 CAN收发器
●CAN连接上的电隔离达到 500 V, 分开每个 CAN 通道
●通过焊接跨接线，5伏电源可连接CAN接口上，比如用于外部CAN总线转换器
●扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)
选项:
●PC/104-ISA 堆叠-贯通连接器
D-Sub引脚分配图
引脚
引脚分配
1
无连接 / 可选 +5V
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接 / 可选 +5V
发货清单
●PCAN-PC/104-Plus Quad CAN卡
●两个D-Sub插槽支架用于CAN总线连接
●WINOOWs器件驱动
●PCAN-View CAN监视软件，用于WINOOWs
●PCAN-Basic 编程接口，包含接口DLL、例程、和所有常用编程语言的头文件
●PDF格式的说明书
订货信息
说明：PCAN-PC/104-Plus Quad，货号：IPEH-002099
