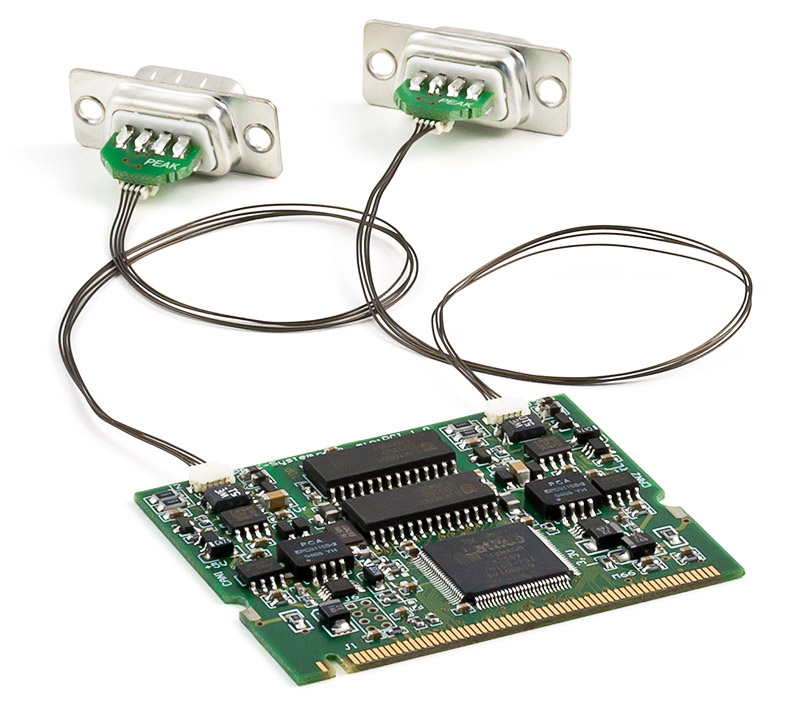

PCAN-miniPCI：Mini PCI转CAN接口卡
这款PCAN-miniPCI CAN卡能够把嵌入式PC和装备Mini PCI插槽的笔记本电脑连接到CAN总线网络。
该CAN卡备有单通道和双通道版本。光电解耦版本也保证在PC和CAN之间的电隔离达到300伏。
套装内含CAN监视软件PCAN-View for WINOOWs和编程接口PCAN-Basic。
规格
●CAN接口，用于Mini PCI插槽
●经由连接线和D-Sub, 9-引脚 (依照CiA 102)连接CAN总线
●比特率可达1 Mbit/s
●符合CAN规范2.0A (11-bit ID)和2.0B (29-bit ID)
●NXP SJA1000 CAN控制器, 16MHz时钟频率
●TJA1040 CAN收发器
●采用SMD技术显著减少外形尺寸
●通过焊接的跨接线，可连接5伏电源到CAN接头上，例如用于外部总线转换器
●工作温度0 to 70 °C (32 to 158 °F)
可选:
●单通道或双通道版本
●CAN连接上的电隔离可达300 V, 隔离每个CAN通道
D-Sub引脚分配
引脚
引脚分配
1
无连接 / 可选 +5V
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接
发货清单
●PCAN-miniPCI CAN卡
●连接线包括每通道D-Sub插头
●WINOOWs器件驱动
●器件驱动用于WINOOWs CE 6.x (支持x86和ARMv4处理器)
●PCAN-View CAN监视WINOOWs软件 详细 ...
●PCAN-Basic编程接口包含接口DL、例程、和所有常用编程语言的头文件 详细 ...
●使用手册 PDF格式
订货信息
[1]说明：PCAN-miniPCI单通道，编号：IPEH-003044
[2]说明：PCAN-miniPCI双通道，编号：IPEH-003045
[3]说明：PCAN-miniPCI 单通道光电解耦，编号：IPEH-003046
[4]说明：PCAN-miniPCI 双通道光电解耦，编号：IPEH-003047
