PCAN-PCI Express

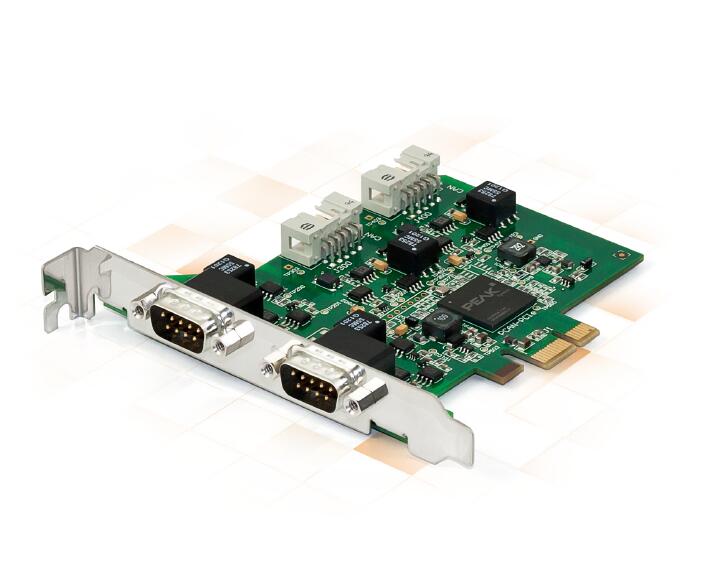

PCAN-PCI Express：PCI Express转CAN接口卡
PCAN-PCI Express CAN卡可方便地把有PCI
Express插槽的PC连接到CAN网络。该CAN卡现有单通道、双通道和四通道版本。光电解耦版本能够保证PC和CAN之间的电隔离达到500 V。
整套也包含CAN总线监视软件PCAN-View for WINOOWs和编程接口PCAN-Basic软件。
规格：
●PC插入式CAN卡(PCIe-x1)用于PCI Express 插槽
●比特率高达 1 Mbit/s
●符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
●CAN总线连接通过D-Sub, 9-pin (依据CiA 102)
●兼容NXP SJA1000 CAN控制器(FPGA实现)
●NXP PCA82C251 CAN收发器
●通过焊接跨接线，5伏电源可连接CAN接口上，比如用于外部总线转换器
●扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)
选项:
●单、双、或四通道版本
D-Sub引脚分布图
引脚
引脚分配
1
无连接 / 可选 +5V
2
CAN-L
3
GND
4
无连接
5
无连接
6
GND
7
CAN-H
8
无连接
9
无连接 / 可选 +5V
发货清单
●PCAN-PCI Express CAN卡
●D-Sub接头插槽支架，用于连接CAN总线（只是四通道版本有）
●WINOOWs器件驱动
●PCAN-View CAN监视器，用于WINOOWs
●PCAN-Basic 编程接口，包含接口DLL、例程、和所有常用编程语言的头文件
●PDF格式的说明书
订货信息
[1]说明：PCAN-PCI Express 单通道电气隔离，货号：IPEH-003026
[2]说明：PCAN-PCI Express 双通道电气隔离，货号：IPEH-003027
[3]说明：PCAN-PCI Express 四通道电气隔离，货号：IPEH-003040
