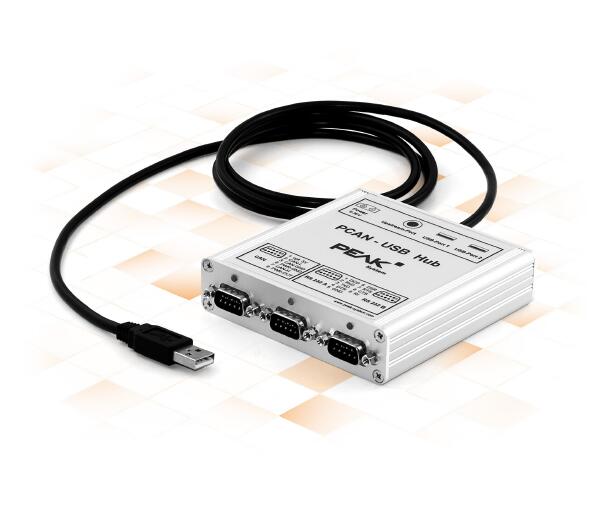

PCAN-USB Hub：USB、CAN和串口集线器
它的坚固铝合金外壳使PCAN-USB Hub特别适合外出工作携带。
整套还包含CAN监视器软件PCAN-View for WINOOWs和编程接口PCAN-Basic。
规格：
●高速USB 2.0集线器带有
○CAN接口，D-Sub
9-pin连接器 (符合CiA 102)
○两个RS-232端口，D-Sub
9-pin连接器
○两个高速USB 2.0下游端口
●无源 (总线供电)集线器通过PC的USB口工作，电源消耗每个USB通道最大100 mA
●有源 (自己供电)集线器通过选购的外部集线器电源适配器 (9 – 36 V) 工作，电源消耗每个USB通道达到500 mA
●如果连接全速设备，也能保证所有通道的高比特率，因为集线器控制器带4个交易转换器
●CAN比特率达到1 Mbit/s
●时间戳分辨率大约为42 μs
●符合CAN规范2.0A和2.0B
●NXP PCA82C251 CAN transceiver
●CAN接头上的5V和外部电源可用焊接桥接，例如用于外部总线转换器
●扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)
D-Sub引脚分布图
引脚
引脚分配 CAN
1
无连接 / 可选 +5V
2
CAN-L
3
CAN-GND
4
无连接
5
无连接
6
PWR-GND
7
CAN-H
8
无连接
9
PWR-OUT
PCAN-USB Hub：USB、CAN和串口集线器
三合一USB适配器用于USB、CAN和RS-232通讯
PCAN-USB Hub经由USB连接提供多个硬件接口。它提供给用户一路CAN、两路RS-232和两路更多的USB接口。
|
引脚 |
引脚分配 RS-232 |
|
1 |
DCD |
|
2 |
RxD |
|
3 |
TxD |
|
4 |
DTR |
|
5 |
GND |
|
6 |
DSR |
|
7 |
RTS |
|
8 |
CTS |
|
9 |
RI |
发货清单
●PCAN-USB Hub接口（铝制外壳）
●供电适配接头
●器件驱动 for WINOOWs
●器件驱动 for WINOOWs CE 6.x (支持x86和ARMv4处理器)
●PCAN-View CAN监视软件
●PCAN-Basic 编程接口，包含接口DLL、例程、所有常规编程语言的头文件
●PDF格式的说明书
订货信息
说明：PCAN-USB Hub
货号：IPEH-002004
