PCAN-USB Pro高速USB2.0转CAN和LIN接口
套装包含PCAN-View和PLIN-View Pro监视器软件以及PCAN-Basic和PLIN编程界面。
规格
适配器用于连接USB (USB 2.0)
用2个D-Sub接头 (都有CAN和LIN总线引脚分配) 收发CAN和LIN报文
时间戳分辨率为1 μs
扩展的工作温度 -40 to 85 °C (-40 to 185 °F)
CAN工作特性:
●比特率达到1 Mbit/s
●符合CAN规范 2.0A (11-bit ID) 和 2.0B (29-bit ID)
●MAX3057ASA CAN收发器
●每个CAN通道对USB和LIN单独电气隔离
●总线负载测量包括错误帧和过载帧
●引入错误发生器用于输入和输出CAN报文
LIN工作特性:
●比特率为1 – 20 kbit/s
●AMIS-30600 LIN收发器
●两个LIN通道(公共地极)都对USB和CAN电气隔离
●可用作LIN主站或者从站 (1 ms主站任务分辨率)
●自动波特率、帧长度、和校验和类型识别
●自治调度器，并且支持无条件，事件和零星帧
●硬件可完成一个调度表 (可配置最多8个调度表，并共有256个间隙）
D-Sub管脚分配
管脚
管脚定义
1
无连接 / 可选 +5V
2
CAN-L
3
CAN-GND
4
LIN
5
LIN-GND
6
LIN-GND
7
CAN-H
8
无连接
9
VBAT

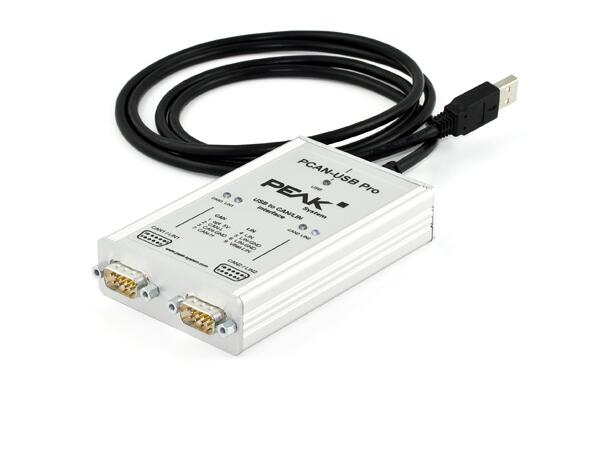

PCAN-USB Pro：高速USB2.0转CAN和LIN接口
PCAN-USB Pro适配器使PC连接到CAN和LIN网络变得非常容易。可以同时连接两种现场总线，并且用适配器电缆可实现4个连接 (2路CAN和2路LIN)。它的坚固的铝合金外壳使PCAN-USB Pro转换器特别适合外出携带。
发货清单：
●PCAN-USB Pro接口（铝质外壳）
●CAN接口驱动 for WINOOWs
●LIN接口驱动 for WINOOWs
●PCAN-View CAN监视器WINOOWs软件
●PLIN-View Pro LIN监视器WINOOWs软件
●PCAN-Basic 编程接口，包括接口DLL、例程、所有常规编程语言的头文件。
●PLIN-API 编程接口，包括接口DLL、例程、所有常规编程语言的头文件。
●PDF格式的说明书
订货信息
说明：PCAN-USB Pro
货号：IPEH-002061
