CANopen Chip F40 - CANopen芯片
说明

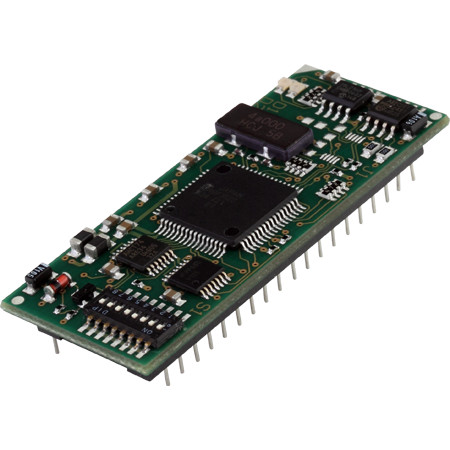

SYS TEC CANopen 芯片是一款即插即用，高性价比的单板计算机内含最新预先编程的CANopen固件。简单和高性价比的 DIP40 连接器形成接口，可接入目标外设并且能把CANopen芯片转换成通用的通讯接口。
高达7个IO配置提供多种数字输入和输出、模拟输入以及PWM输出。板载硬件配置单元允许在部署时间配置模块。
CANopen 芯片 F40 实现 CANopen 从站设备，依据 CANopen 设备子协议 401 和 CANopen 通讯子协议 301 V4.02。两个 LED 指示设备状态，依据 303-3 V1.0。
特性
●通讯子协议依据 CiA 标准 301，在 V4.02 版本中
●设备子协议依据 CiA 标准 DSP401
●状态指示灯依据 CiA 标准 303-3 V1.0
●层设置服务 (LSS) 依据 CiA 标准 DSP305
●4个 TPDO 和 4个 RPDO
●动态 PDO-链接和-映射
●2个 SDO-从站
●寿命保护、节点保护、心跳
●5个心跳用户
●紧急情况生产者
●最小启动能力
●制造商扩展用作 NMT-boot 主站
规格
控制器:
Fujitsu MB90F352 16位微控制器
工作电压:
5V ±10%
电流消耗:
常规 65mA, 最大 140mA 取决于 I/Os 和 CAN电路
存储器:
非挥发性存储器，用于存储配置数据
配置:
DIP-开关用于轻松配置节点 ID、波特率和 IO 配置
可用 I/O 配置:
7个不同的 IO 配置位于 28 IO 管脚，可用DIP开关和对象字典选择
数字输出:
GND < L-level < 0.4V
数字输入:
GND – 0.3V < L-level < 0.8V
模拟输入:
输入电压: VAGND … VREF
PWM 输出:
详见数字输出
CAN 收发器:
板载 PCA82C251, 支持一个CAN总线上高达 100 个节点
CAN 总线比特率:
10kBit/s 至 1Mbit/s
工作温度:
-40°C 至 +85°C
存放温度:
-40°C 至 +90°C
尺寸 (LxWxH):
58,7mm x 24,0 mm x 11,8 ±0,3 mm
重量:
ca. 10,5g
插座连接器:
40-pin Dual-Inline-IC-socket, grid
dimension 2,54 x 15,24
Pin-header:
grid dimension 2,54 mm, 0,47mm, pin
length 3,2 mm
订货说明
货号
说明
MM-217-Y
CANopen ChipF40, 标准版
MM-217-V3Y
CANopen ChipF40
KMM-217-Y
CANopen ChipF40 开发包
4.5V < H-level < VCC
0.8 VCC < H-level < VCC + 0.3V
逻辑分辨率: 15-bit signed (OD 值)
物理分辨率: 10-bit (见手册)
输入电容: 10.7pF
参考电压: +2.7V ... VCC
PWM 频率: 最大 21kHz (CAN>10kBit)
PWM 频率: 最大 11,5kHz (CAN=10kBit)
(兼容 CANopen Chip 164 - MM-215-Y)
CANopen ChipF40, 开发板, USB-CANmodul1接口模块, 最多5个CAN节点的CAN电缆, 电源, SYS TEC 产品 CD (包括快速启用手册，系统手册和硬件手册)
