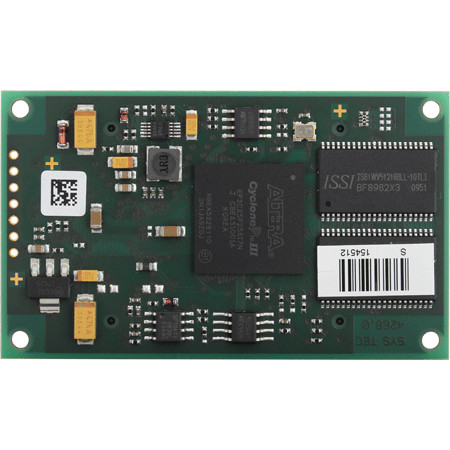

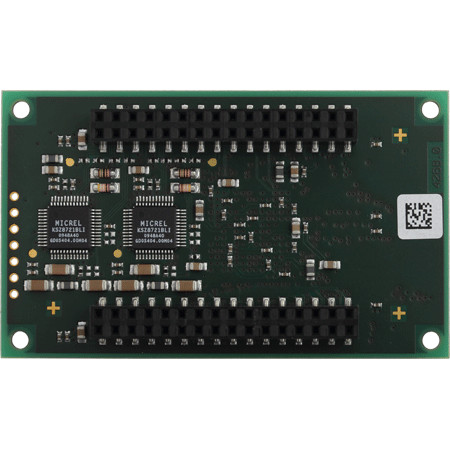

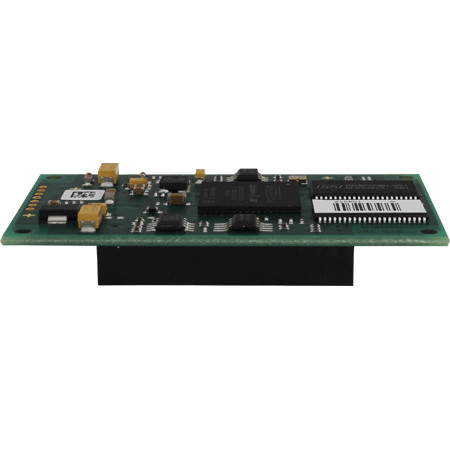

ECUcore-EP3C 工控核心板
说明
ECUcore-EP3C 模块上系统 (SOM) 是一款特别紧凑的硬件和软件解决方案，可加速嵌入式 Ethernet POWERLINK 的设计。我们用 ECUcore- EP3C 提高现有模块上系统的灵活性。
用一个 FPGA 取代一个固定的微控制器，核心的功能性和相应的开发板布置现在可由开发者“再编程”。该板提供高达31个管脚以实现定制的功能，例如 DIO, PWM, SPI 总线或数据地址总线。
特性
FPGA:
Altera Cyclon III (EP3C25) core with
24624 Logic Elements and 4 PLLs
振荡器:
50MHz 板载
RAM:
2MB SRAM, 32位数据总线
FLASH:
serial Flash for FPGA ST M25P80-VMN6P
板载外设:
硬件看门狗 - IPcore
快速以太网:
2 x 10/100 Mbps 板载 PHY, wired to FPGA via RMII or full MII
CAN, UART, SPI, I2C:
IP core
工作条件:
温度: -40°C…+85°C
电源:
3.3V +/- 5%, 最大1A
尺寸/重量:
78 x 54 x 9,4 (L x W x H in mm), 20g
板到板连接器:
2x 32 管脚头插座, 1.27 mm 节距
可用在板到板连接器:
JTAG
符合 RoHS:
是
操作系统:
所有 Nios II 兼容的操作系统
订货说明
货号
说明
4001018
ECUcore-EP3C, 标准版
湿度: 10-90% RH, 非冷凝
ALTERA Cyclone III EP3C25 core, 1MB Flash, 2MB SRAM, 32kB EEPROM, 2 Fast
Ethernet PHY, 温度传感器
