PLC核心板开发包PLCcore-9263

说明

开发套件 PLCcore-9263 是一款高容量、全面的开发包，并且价格有极高竞争力。基于一款紧凑的PLC和集成的目标可视化，它使用户能够轻松开发和定制专用的人机界面（HMI）设备。

PLC核心板开发包 PLCcore-9263 能够保证快速和无问题地试运行PLCcore-9263。因此，它包含创建你的人机界面应用项目所有必需的硬件和软件组件：PLCcore-9263 SOM 本身、相应的开发板包含一个 QVGA LCD 显示器、 I/O 外设和多个接口、OpenPCS IEC 61131 编程系统、可创建图形页面的 SpiderControl HMI 编辑器以及更多附件。

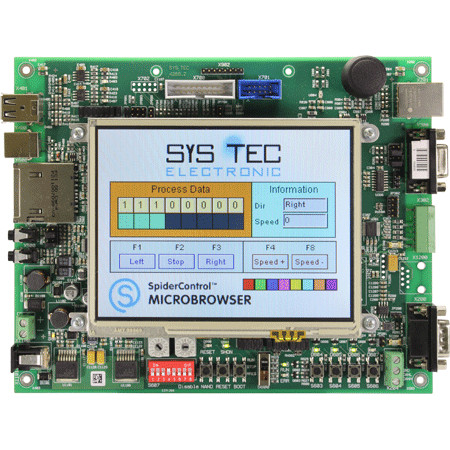

●ECUcore-9263 开发板

包含在该开发包内的开发板可快速调试PLCcore-9263 并且能够为用户基于该模块的人机界面应用项目开发简化原型设计。该开发板包含不同的电源功能、 一个 320x240 像素 QVGA LCD 显示器、以太网接口、CAN总线接口、4个按键和4个LED用作数字输入和输出的控制元件。另外，它还有一个滚轮和一个用于 4x4 矩阵键盘的连接器。来自 PLCcore-9263 插头的信号被连接到管脚头连接器，并且可轻松连接你自己的外设电路。

●OpenPCS IEC 61131 编程系统

该开发包内所包含的 OpenPCS IEC 61131 编程系统可用作软件开发平台，和用作 PLCcore-9263 的调试环境。因此，该模块既可在KOP/FUB, AS 和 CFC 中图形化编程，也可在 AWL 或 ST 内文本化编程。可通过 Ethernet 或 CANopen 下载PLC程序到模块上 - 根据所用的固件。高容量的调试功能例如看门和设置变量、单周期、断点和单步，简化用户为该模块的软件所做的开发和调试工作。

●SpiderControl MicroBrowser

PLCcore-9263 集成的目标可视化基于 iniNet Solutions GmbH (http://www.spidercontrol.net) 公司的 SpiderControl MicroBrowser。它可显示PLC的过程数值和转发用户的动作到PLC（例如通过触摸屏的输入、矩阵键盘和滚轮）。

●VMware Image linux - ECUcore-9263

除了 OpenPCS，PLCcore 开发套件包含即用型 C/C++应用程序开发的开发环境，预装在一个 VMware 虚拟机上。要求启动虚拟机的播放器是免费的。应用程序开发虚拟机的提供为最终用户带来多项优势。安装新软件到你的开发PC上被减少为 VMware 播放器。无需安装PLCcore 开发环境和有关的项目文件，因此可为新用户消除一系列可能的误区。你可以轻松保存你的虚拟机的一个工作的拷贝做备用。在数据丢失的情况下，你可以切换到你的备用虚拟机，并且你可以很快再创建。

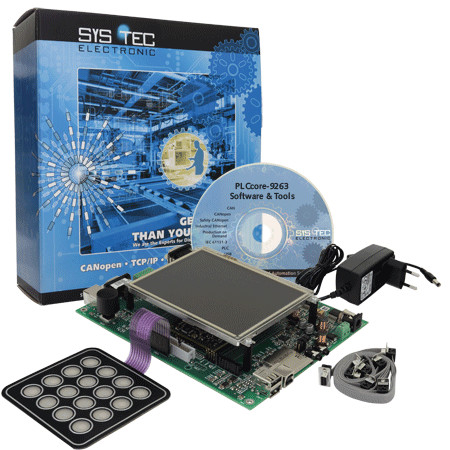

组件

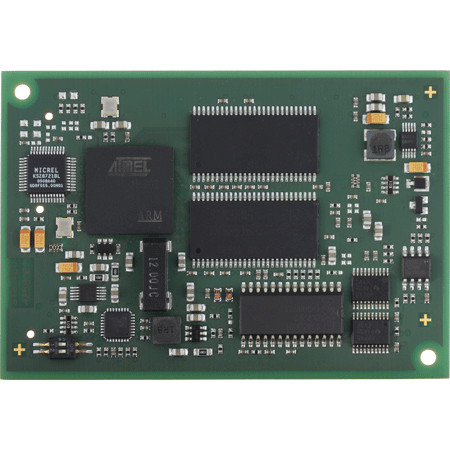

●PLCcore-9263 - 模块上系统

●开发板 ECUcore-9263

●5.7“ TFT-LCD 触摸显示器

●国际电源, 12VDC, 1500mA

●RS232 电缆, 1.8m

●FTP patch cable Cat.5e, 2.0m

●CAN 电缆用于5个节点，包含2个120欧姆的终端插头

●杠杆工具

●ESD 使用指引

●OpenPCS - IEC 61131-3 编程环境 - WINOOWs版

●共享过程图片参考应用程序项目在源代码中

●VMware image 含 Linux 交叉开发工具链，用于 ECUcore-9263
