ECUcore-1021应用包

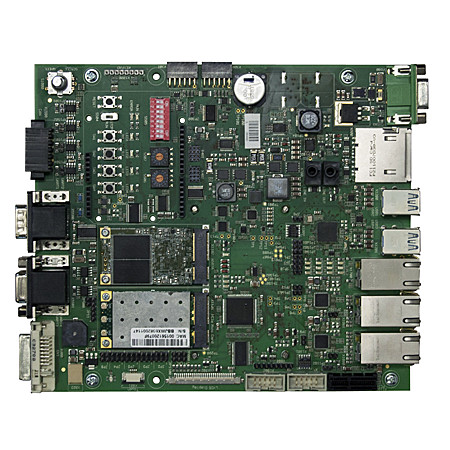

该载板包含在应用包ECUcore-1021内，它集成了大量常用高速接口例如Gigabit Ethernet、USB3.0、SATA3.0、PCI-Express、LVDS、DVI和SD卡。除了各种其它通讯接口和用户输入组件都在扳子上之外，还包括CAN、RS485、RS232、PMOD、Arduino、键盘、滚轮、音响、按键和LED。附带的应用载板原理图可用作自己硬件设计的基础，能够极大缩短开发时间，因为消除了LS1021A芯片配置或电源设计时的常见陷阱。

大量板载外设是实现自己的IoT网关应用的理想基础。支持行业验证的Linux版本和多达3个Gigabit Ethernet端口，应用载板能够很好地集成到现有的IT基础设施中。另外它支持WLAN接口板卡通过MiniPCIe插座连接。

板载SD卡以及mSATA插座能够轻松集成大容量存储设备到应用载板上。

对于用户要求交互的应用，该应用载板提供一个接口连接LVDS适用的LCD屏或者DVI套接字用于标准的COTS监视设备。专用触摸屏控制器可用于连接电阻式触摸屏和访问板载环境光传感器。专用的4x4键盘矩阵输入位于标准的2.54mm间距管脚头控制器上，可接入用户自己的键盘。或者，你也可以用常用的人机界面设备 (HID) 例如键盘或者鼠标通过USB连接。你希望把ECUcore-1021用于网络化HMI设备，在这种情况下，板载滚轮及点击输入功能是一个理想选择，可简化输入设备用于目标可视化，这样的场合使用键盘或USB连接输入设备不是很合适。

单个频率蜂鸣器可用于声音提示。另外，该应用载板提供专用音频通道及立体声线路入/线路出。

为了支持轻松又标准化的本地I/O扩展，该应用载板提供一个套接字连接器用于连接Arduino Shields和2个PMOD套接字，标准接口用于连接模拟设备的传感器。数个按键、开关和LED、以及温度传感器都已经集成在板上。

有I/O功能更高要求的用户可用板载PCI-Express插槽扩展功能，例如用于连接FPGA板卡或者利用USB3.0端口。同时，常用现场总线接口例如Ethernet、CAN或RS485可用于远程I/O扩展。想要支持现场总线设备例如POWERLINK、CANopen和/或Modbus请通过support@hkaco.com联系我们。

为了可靠支持该应用载板上的大量接口及它们各自的电压域，全面的工业级供电电路，包括电源故障探测，都被集成在该板上。这样能够在基于ECUcore-1021模块上系统设计自己设备时，节省大量工作量。

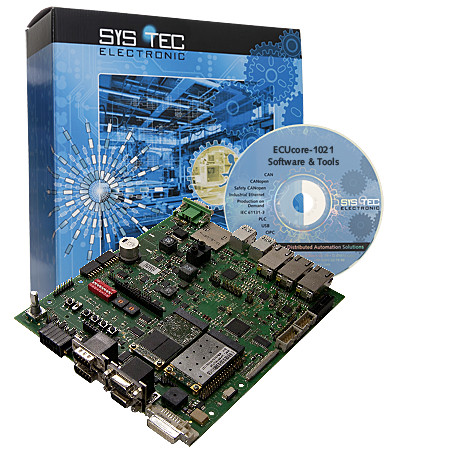

该应用包包括一个应用载板及预装ECUcore-1021和散热板。DVD包含开发环境，用于C/C++应用程序开发，基于ECUcore-1021，预装在即用虚拟机 (VMware)。所附文档包含应用载板原理图和材料清单(BOM)，所用部件专为工业环境而精挑细选。原理图提供开发自己应用板的起点。用户了解软件环境，就能够实施性能测试并且能够开始编写应用软件。

你正在寻找即用的设备解决方案？请了解一下我们的IoT网关设备，我们为ECUcore-1021应用载板提供一个特定版本，有专业附件解决方案，用各种插件选项。

发货清单

●应用板包含预装ECUcore-1021和散热板，ESD-安全包装

●电源110/230V AC输入电压

●Ethernet附加电缆 (Cat5e)

●CAN套接连接器

●ESD处理指引

●DVD包含ECUcore-1021用VMware Image及Linux交叉开发工具链文档，包含在DVD中：

   ○ECUcore-1021硬件手册

   ○应用载板数据表及快速启用指引

   ○应用载板原理图和材料清单

订货信息
