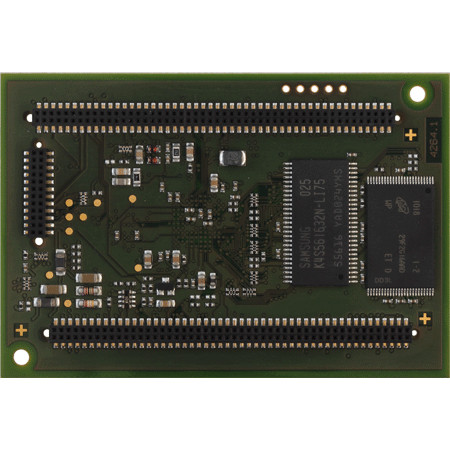

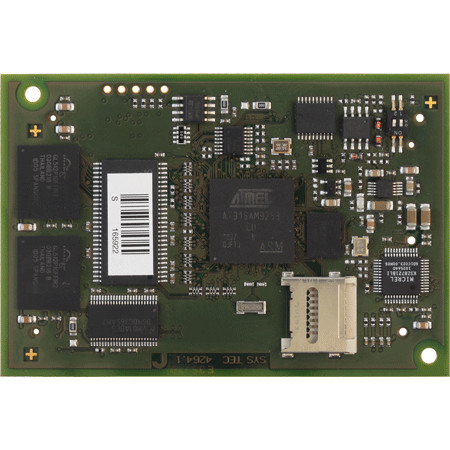

PLCcore-9263 CODESYS
PLCcore-9263 CODESYS是一款即用型嵌入式ARM模块上系统，带有Linux，组合预先集成的IEC
61131-3运行时间核和CANopen管理器于一个平台上。
预装CODESYS V3.5运行时间系统包括CANopen和Ethernet连通性。开放接口可用自己的功能性扩展运行时间系统。集成的目标可视化可显示操作员和监测接口。
不需要CODESYS开发许可证，有一个免费的再分销CODESYS自动化软件给最终客户。
PLCcore-9263特别适用于HMI-enabled应用，以及智能网络节点用于分散处理流程信号 (CANopen 和 Ethernet)。它还提供简单的性能优化硬件平台，组合了批量生产，GUI-enabled的操作系统。PLCcore-9263具有非常好的性价比，能够完美地平衡成本和功效。使PLC用作即插即用的核心模块，小尺寸显着减少用户开发定制控制的工作量和成本。
特性
PLCcore固件
IEC61131-3
PLCcore-9263, CODESYS:
3S CODESYS V3.5, Linux, Qt optional,
CANopen, TCP/IP, 通过以太网下载和调试程序
PLCcore-9263, CODESYS, HMI:
3S CODESYS V3.5, Linux, CODESYS目标可视化, CANopen, TCP/IP, 通过以太网下载和调试程序
控制器
Atmel® AT91SAM9263 with ARM926EJ-S Core
系统时钟
220MIPS at 200MHz, 240MHz internal PLL
clock
RAM
64MiB SDR-SDRAM (32MiB 可选),
Video-RAM
1MiB 专用
EEPROM
32kB (SPI)
FLASH
256MiB NAND - 64MiB NOR (128MiB
optional), 16-bit 数据总线
板载外设
DMA, MMU, 硬件看门狗, 温度传感器, RTC, 触摸屏控制器
Fast Ethernet:
1x 10/100Mbps, 板载 PHY
CAN:
1
UART:
3
USB:
2x USB 2.0 主机, 12Mbps 全速
SPI/I2C:
2/1
大容量保存:
Micro-SD板载, MMC/SD-card信号，在板到板连接器上
LCD:
TFT-LCD interface brought out via CMOS
and LVDS
触摸:
电阻式, 12-bit, 4-线制接口
其它:
SSC, AC97
工作条件:
温度: -40°C…+85°C
电源:
3.3V +/- 5%, 0.3A最大
尺寸/重量:
80 x 54 x 9,4 (L x W x H in mm), 20g
板到板连接器:
2x 2x 50 pin header socket, 1.27 mm pitch
板到板连接器包含:
CAN, 3x ASC, 1x DBGU/ASC, USB device, 2x
USB host, I2C, 2x SPI, AC97, 2x SD-card, 18x DIO, Ethernet, TFT-CMOS, Touch,
LVDS, 3x PWM/DIO, 4x Timer/Counter/DIO
RoHS合规性
yes
操作系统
Linux with X server and QT framework
集成开发环境 (IDE):
Pre-integrated Eclipse-based IDE with GNU
C/C++ tool chain, source- and assembly-level debugger, IEC 61131-3 IDE
CODESYS V3.5 with SYS TEC electronic vendor extensions
PLCcore-9263是各种嵌入式系统设计的最佳平台。因为有全面的IEC 61131-3技术和开放接口，这款PLCcore带给用户高度的开发灵活性。
PLCcore-9263 CODESYS是一款微控制器子总成，组合了所有必需的硬件组件，预装的平台优化 Linux 和 IEC 61131-3运行时间系统 CODESYS V3.5 位于一个即插即用的模块上系统上。
PLCcore-9263板载固件包含整个PLC运行时间环境，包括CANopen连接以及CANopen主站功能性。数据和事件可和其它节点交换（例如上位主控制器、I/O从站，等等），可通过CANopen网络、Ethernet (UDP协议) 和串行接口 (UART)。而且，输入和输出数量可通过CANopen设备本地扩展也可分散化。为此，CANopen-Chip很适合。它还被设计为即插即用核心模块，可用于用户定制项目。
PLCcore-9263 CODESYS提供16路数字输入 (DI0...DI15, 3.3V电平)，8路数字输出(DO0...DO7, 3.3V电平) 1路滚轮输入和4x4矩阵键盘支持。这种默认的I/O配置可匹配定制项目，要求使用驱动开发包 (SO- 1103)。保存PLC程序在模块的板载闪存盘内，可在电源中断时自动重启。
编程PLCcore-9263根据 IEC 61131-3 使用 CODESYS V3.5来实现。CODESYS是一家提供独立IEC 61131-3开发系统的公司，它提供全功能的现代 IEC 61131-3 开发工具。它包括集成可视化以及不同的客户端，内置连接到所有标准现场总线系统、运动功能、安全解决方案和通讯接口。
PLCcore-9263集成的 CODESYS 目标可视化可显示来自PLC的流程值和转发用户动作到PLC（例如通过触摸屏、矩阵键盘和滚轮的输入）。
可在LD/FBB, SFC 和 CFC中图形化或在IL/ST中文本化编程PLCcore-9263。下载PLC程序到模块可通过 Ethernet 实现。定位输入和输出和创建过程图像可按照我们的紧凑控制器设计图（见PLCcore概念白皮书）。
同我们的其它所有控制器一样，PLCcore-9263支持调试功能包括观看和设置变量、断点和单步。
我们也提供PLCcore生产许可。
订货说明
货号
说明
3390087
PLCcore-9263 - CODESYS
3390088
PLCcore-9263 - CODESYS HMI
32-bit数据总线
1x USB 2.0 设备, 12Mbps 全速
湿度: 10-90% RH, non-condensing
包括 CODESYS V3.5, Linux, Qt optional, 通过以太网下载
包括 CODESYS V3.5, Linux, CODESYS目标可视化,
CANopen, TCP/IP, 通过以太网下载
