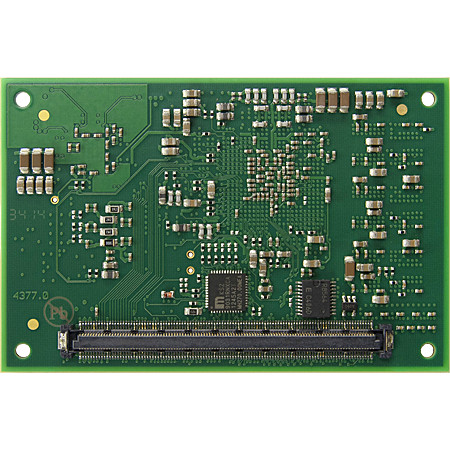

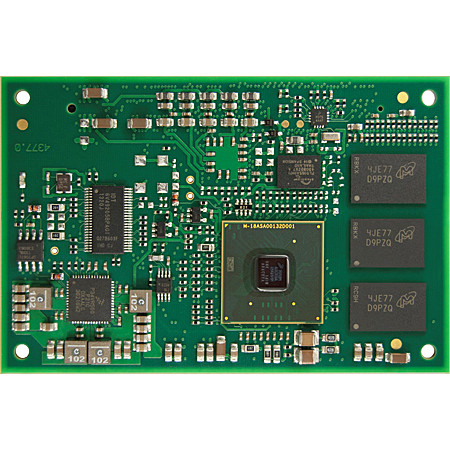

ECUcore-1021
ECUcore-1021是一款紧凑又成本效益的模块上系统（SOM），基于飞思卡尔QorIQ
LS1021A微控制器。它专用于网络化工业应用。利用它的高密度通讯接口和2个1GHz ARM Cortex-A7核，该模块提供优异性能和低功耗。
我们的载板设计协助服务可以帮助客户减少设计载板所花去的时间和工作量。复杂的技术研究工作由我们解决，大大降低了客户开发新载板的风险。
说明
ECUcore-1021是一款基于飞思卡尔Layerscape
LS1021的模块上系统。LS1021微控制器提供高密度通讯和I/O接口，组合在单个芯片上。这使顾客能够配置该芯片和独立定义连接器上接口的布置。这样就能把ECUcore-1021灵活运用于各种各样的用途：从简单的HMI到复杂的网络设备。
与类似的CPU相比，所使用的处理器提供更高性能功耗又低。它通常可用于温度更高的工业环境中，无需主动冷却。这不仅减少了所需的板子空间还是使模块非常紧凑，并且也成本效益。
ECUcore-1021上的部件充分考虑到它们的长期可用性。Layerscape
LS1021 CPU和其它有源部件列表在飞思卡尔产品的长寿命计划中。这就是为什么ECUcore-1021为将来的开发形成了一个良好基础。
为了进一步提高模块的可靠性，集成了以下诊断功能：
●RTC (实时时钟)
●温度检测
●固件保护
●1x ADC
●WINOOW看门狗
错误修正代码可在批量生产中集成为可选布置，因此自动化错误探测和修正可通过硬件实现。这使ECUcore-1021特别适用于要求功能性安全的应用中。
模块特点
核架构
QorIQ LS1021A, dual-core ARM Cortex?-A7 with 1GHz, FPU and Neon co-processor
RAM
1GiB DDR3L-1600MT (opt. ECC)
Flash
128MiB QSPI
通讯
3x1GbE (1 PHY on-board), 4xCAN, USB 3.0,
2xPCIe, 9xUART, 2xUCC on a ULite
Mass Storage
SATA 3.0, eSDHC/MMC/eMMC
视频
12-bit dual-edge LCD interface (24-bit
RGB)
音频
4xI2S/ASRC/SPDIF
I/O
FlexTimer (PWM, CNT, ENC), I2C, SPI, GPIO, ADC, 8/16-bit A/D-Bus (FPGA)
外设
Temperatur, RTC
板连接器
220-pin, COM Express connector with
proprietary pinout
板尺寸
55 x 84 (L x W in mm)
耗电
apx. 4.5W (typically under load)
温度范围
-40°C…85°C (Storage: -55°C…125°C)
MTBF预测
650.000h @ 40°C
可用性
15 years (Freescale Longevity Program)
温度管理
Single heat spreader plate, passive
cooling
安全性和IP保护
Fuses, System Monitoring, Secure Boot,
Firmware Protection, QorIQ Trust Architecture

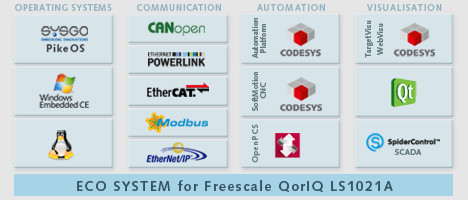

中间件
IEC 61131-3 runtime system (CODESYS V3 or
OpenPCS)
通讯协议
POWERLINK, CANopen, EtherCAT, Profinet,
Profibus, Modbus
订货信息
货号
说明
4001046
ECUcore-1021，标准版本
QUICC Engine (32-bit RISC co-processor)
Target- and/or Web-based visualization
