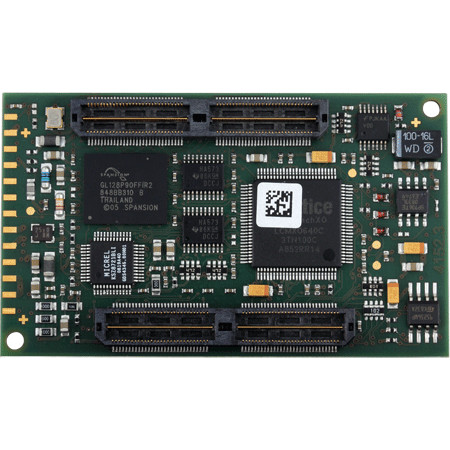

ECUcore-1130 工控核心板
ECUcore-1130 工控核心板
基于英飞凌TC1130处理器的核心模块
说明
内含4个CAN接口、以太网、3个串口和一个板载FPGA，这款 ECUcore-1130 特别适用于嵌入式控制应用项目，具有高计算功率和网络高需求。内置 PXROS-HR 操作系统，该板特别适用于安全第一的应用项目。
特性
控制器:
英飞凌 TC1130, 基于 Tricore V1.2
系统时钟:
150MHz
RAM:
64MB SDR-SDRAM (32MB 可选)
Flash:
128MB NOR (16/32MB 可选)
SERIAL FLASH :
2MB 只是 FPGA-固件
EEPROM:
32 KiB
FPGA 可选:
Lattice LFE2-6
快速以太网:
10/100Mbps, 板载 PHY
CAN:
4路
UART:
3路
SPI/I2C:
2路/2路
工作条件:
温度: -40°C…+85°C; 湿度: 10-90% RH, 非冷凝
电源:
3.3V +/- 4%, 最大1.5A
尺寸/重量:
78 x 54 x 8 (L x W x H in mm), 20g
板到板连接器:
3x 120 管脚头插座, 0,5 mm 节距
可用板到板连接器:
CAN, 2路I2C, 2路SPI, 2路微型链接接口 (MLI), 3路32位通用定时器，多用途 I/O 信号, 2路16位捕获和比较器 (CAPCOM6), USB 设备 1.1 接口，以太网
满足 RoHS:
是的
操作系统支持:
PxROS
集成开发环境 (IDE):
预先集成的 Eclipse-based IDE 含 GNU C/C++ 工具链、源-和汇编-级调试器
补充的中间件:
CANopen 协议栈源代码
订货说明
货号
说明
4001003
ECUcore-1130, 标准版 64MB RAM, 128MB Flash, 32kb EEPROM, FPGA, RTC, 温度传感器
Ethernet POWERLINK 协议栈源代码
