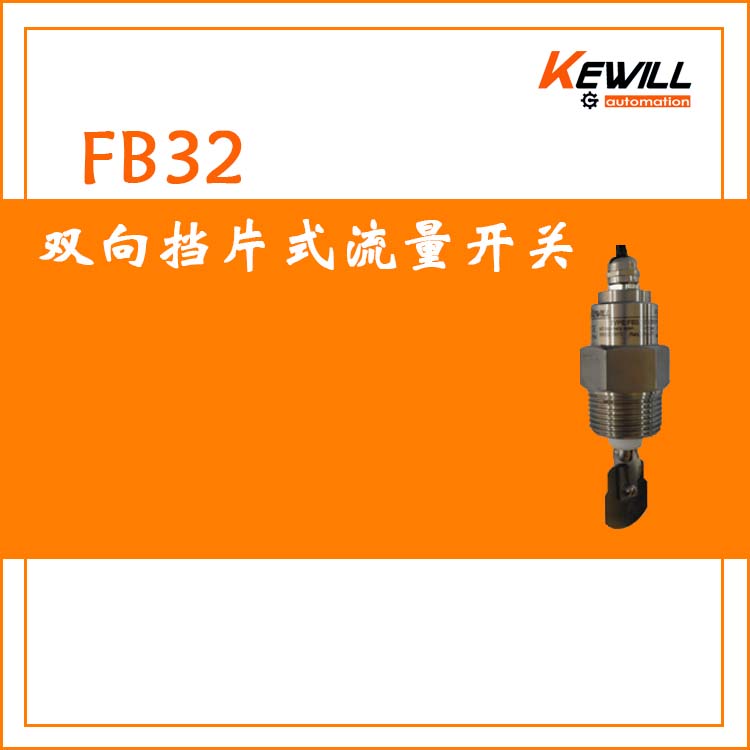

FB32挡片式流量开关原理，结构
插入式安装，机械式流量开关。内置微动触发开关。
FB32挡片式流量开关特点
可双向感应流体有无流量状态。提供了两种长度的浆片。桨在安装过程中要加以修剪，以使开关在设定流量动作。当管道中流量增加，浆片开始绕开关的轴旋转，其产生的压降都小于3PSIG(0.21bar)。
FB32挡片式流量开关功能
●通过检测管道中有无流量来断开或者闭合一个电路。
●它通常运用于供暖、空调、制冷、水处理、增压供水、工业添加等系统。
●通过其可以控制如下设备：水泵、燃烧器、压缩机、冷水机、电动阀、报警设备、工业添加设备等。
●在供暖系统中，它的作用尤其重要，当锅炉系统回水流量过低或无流量时，它能迅速关闭燃烧器，防止锅炉系统干烧、超温，避免其他温度控制元件频繁介入。
FB32挡片式流量开关性能概述
流量开关，黄铜(不锈钢)阀体。档片、波纹管、支撑架等内部元件为不锈钢。适用介质：水、乙二醇溶液、油、空气。最大工作压力50bar.介质温度-30…350℃。电源：250V,3A。保护级别IP54.接口NPT1寸，适用管径 1"-6"。
FB32挡片式流量开关技术参数
|
波纹管寿命: |
500,000次 |
介质温度: |
0…90℃ （-30…350℃) |
|
重复性: |
±2.5%总量程 |
接口螺纹: |
NPT1"公螺纹 |
|
接线方式： |
直接复线 |
防护等级: |
IP65 |
|
输出: |
机械开关 常开 |
主体材质: |
黄铜或316L不锈钢 |
|
耐压: |
20bar（50bar可选） |
过程连接材质： |
黄铜合金/316L不锈钢 |
|
平均压力损失: |
0.08bar（流量最大时） |
连接杆材质： |
黄铜合金/316L不锈钢 |
|
环境温度: |
-25…80℃ |
挡片材质： |
316L不锈钢 |
|
电气联接 |
NO.18AWG,24”长，聚合体引线 |
||
FB32挡片式流量开关选型表
|
下表显示了在指定流量时使开关动作的桨片长度。 |
|||||||||||||
|
|
标在靶片上管 |
管道通径 |
|||||||||||
|
|
|
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
||||||
|
|
|
切换值 |
|||||||||||
|
|
|
上限 |
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
下限 |
|
短靶片 |
1" |
19 |
11 |
23 |
15 |
61 |
49 |
114 |
76 |
|
|
|
|
|
|
1-1/4" |
|
|
19 |
11 |
49 |
30 |
83 |
57 |
110 |
83 |
|
|
|
长靶片 |
1-1/2" |
|
|
|
|
57 |
42 |
106 |
79 |
144 |
114 |
|
|
|
|
2" |
|
|
|
|
|
|
83 |
57 |
102 |
76 |
182 |
144 |
|
|
2-1/2" |
|
|
|
|
|
|
|
|
79 |
53 |
151 |
98 |
|
|
3" |
|
|
|
|
|
|
|
|
|
|
117 |
76 |
|
注：设定值出厂设定 |
|||||||||||||
|
对上表所有流量的测试是将开关装在标准的“T”形接头上进行的。对于管径大于5”的应用中流速的算，一个全长5”的桨片可以在约0.5 英尺每秒的流速下使开关动作。 信息来源：德国科威尔中国办事处 更多流量开关内容http://www.kewill-auto.cn/?cat=11 |
|||||||||||||
