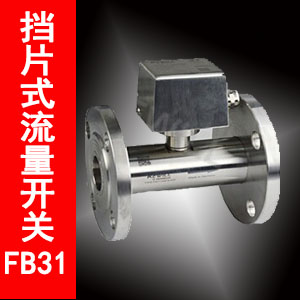

FB31系列挡片式流量开关原理，结构
机械式流量开关。内置弹簧支撑的档片，当流量达到预制值时，机械结构触发微动触发开关。
FB31系列挡片式流量开关特点
在线式安装，极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。机械部分与电子部分安全隔离。
FB31系列挡片式流量开关应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调 适用于直径≤50mm的管道。
FB31系列挡片式流量开关性能概述
流量开关，黄铜（不锈钢）阀体。档片、波纹管、支撑架等内部元件为不锈钢。适用介质：水、乙二醇溶液、油、空气。最大工作压力40 bar.介质温度-30…350℃。电源：250V,3A。保护级别IP54.适用管径DN15~DN50
FB31系列挡片式流量开关参数表
|
管径 |
接口螺纹 |
型 号 |
耐压 |
可调范围 |
迟滞 |
重量 |
|
DN |
D |
bar |
L/min（纯水） |
L/min（纯水） |
kg |
|
|
15 |
RC 1/2″ 锥管螺纹 |
FB31-015FM1 |
16 or 40 |
3…11 |
1.5 |
0.85 |
|
RC 1/2″ 锥管螺纹 |
FB31-015FM2 |
5…17 |
2.5 |
|||
|
20 |
RC 3/4″ 锥管螺纹 |
FB31-020FM1 |
4.2…18 |
2 |
||
|
RC 3/4″ 锥管螺纹 |
FB31-020FM2 |
8.3…37 |
3 |
|||
|
25 |
RC 1″ 锥管螺纹 |
FB31-025FM1 |
5.2…23 |
2 |
||
|
RC 1″ 锥管螺纹 |
FB31-025FM2 |
11…48 |
4 |
|||
|
32 |
RC 1 1/4″ 锥管螺纹 |
FB31-032FM1 |
8.1…39 |
3 |
||
|
RC 1 1/4″ 锥管螺纹 |
FB31-032FM2 |
19…90 |
6 |
|||
|
40 |
RC 1 1/2″ 锥管螺纹 |
FB31-040FM1 |
15…69 |
5 |
||
|
RC 1 1/2″ 锥管螺纹 |
FB31-040FM2 |
25…111 |
7 |
|||
|
50 |
RC2″ 锥管螺纹 |
FB31-050FM1 |
35…92 |
6 |
||
|
RC 2″ 锥管螺纹 |
FB31-050FM2 |
46…125 |
7 |
注:以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的，以上型号示例开关材质为316L不锈钢材质（另有青铜材质可选）
FB31系列挡片式流量开关技术参数
|
设定范围: |
详见下表 |
防护等级: |
IP54 |
|
重复性: |
±2.5%总量程 |
主体材料: |
316L不锈钢 |
|
接线方式： |
端子接线 |
过程连接： |
黄铜合金 & 316L不锈钢 |
|
输出: |
机械开关 常开＋常闭 (24VDC,15A/250VAC,15A/380VAC,5A) |
连接杆： |
黄铜合金& 3161L不锈钢 |
|
耐压: |
16 bar（40bar可选） |
档片： |
316L不锈钢 |
|
平均压力损失: |
0.08bar（流量最大时） |
密封： |
NBR |
|
环境温度: |
-25…80℃ |
防护外壳： |
消防级碳酸聚合物&316L不锈钢 |
|
介质温度: |
0…90℃ （-30…350℃) |
|
|
|
|
|
|
|
|
|
|
|
|

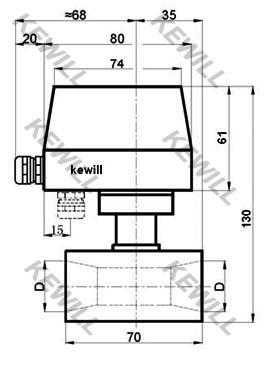

FB3挡片式流量开关尺寸图
FB31系列挡片式流量开关选型表
|
FB31- |
015 |
F |
M |
1 |
P |
详述 |
|
FB31- |
|
FB31系列挡片式流量开关 |
||||
|
适用管径 |
015 |
|
RC 1/2″ 锥管螺纹 (DN15) |
|||
|
020 |
RC 3/4″ 锥管螺纹 (DN20) |
|||||
|
025 |
RC 1″ 锥管螺纹 (DN25) |
|||||
|
032 |
RC 1 1/4″ 锥管螺纹 (DN32) |
|||||
|
040 |
RC 1 1/2″ 锥管螺纹 (DN40) |
|||||
|
050 |
RC2″ 锥管螺纹 (DN50) |
|||||
|
A |
客户指定管径尺寸 |
|||||
|
连接方式 |
F |
|
内螺纹 |
|||
|
M |
|
外螺纹 |
||||
|
材质说明 |
M |
|
黄铜合金结构 UNI EN 12165 CW617N |
|||
|
K |
316L不锈钢结构 SUS316 |
|||||
|
详细参数 |
1 |
|
详见 参数表一 中与管径相适宜的量程调节范围 |
|||
|
2 |
详见 参数表一 中与管径相适宜的量程调节范围 |
|||||
