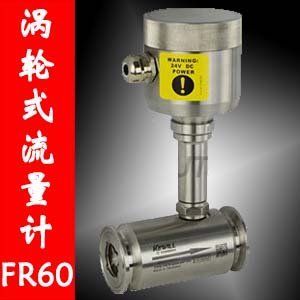

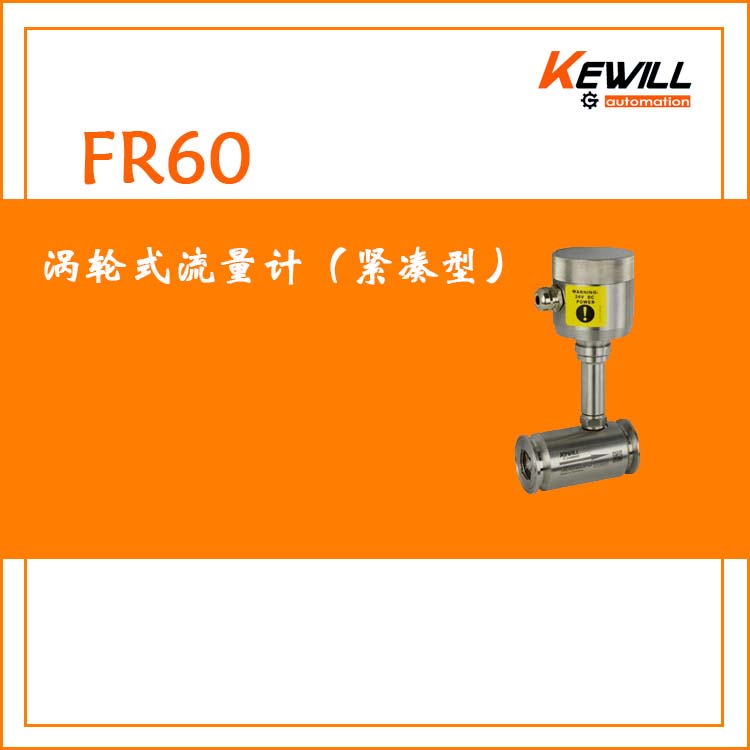

FR60涡轮式流量计原理，结构
涡 轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩 擦力矩和流体阻力矩而产生旋转.在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比.由此，流体流速可通过涡轮的旋转角速度得 到，从而可以计算得到通过管道的流体流量.
涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就 会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流 量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值.
FR60涡轮式流量计主要特点
· ● 安装有高可靠性的长寿命轴承
· ● 极好的重复性好，适合于配料
· ● 优秀的低流速测量性能
· ● 极快速响应，适合批量控制和配比控制场合的使用
· ● 多叶片结构的转子，精度高
· ● 蒸汽清洗允许
· ● 紧奏型适用于设备安装
FR60涡轮式流量计应用
· ● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
· ● 润滑油、液压油等
· ● 水、纯水、蒸馏水、去离子水、脱盐水、软化水等
· ● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
· ● 甲醛、酢酸、苛性钠、二硫化碳等
· ● 牛奶、咖啡等
· ● 导热油、热煤油等高温介质
FR60涡轮式流量计性能概述
流量计，基础元件为不锈钢或合金。适用介质：液体、气体、蒸汽。最大工作压力40Mpa.介质温度-50…360℃。电源：12V~36VDC。保护级别IP68.适用管径15-600mm。独特DSP频谱分析技术。
FR60涡轮式流量计技术参数
|
性能参数 |
|
|
精度： |
0.5% of rate 和0.2% of rate 两种 |
|
重复性： |
测量值的±0.1% |
|
响应时间： |
最大50 毫秒相对于输入的改变 |
|
稳定性： |
6个月以上的稳定性是测量值的±0.1% |
|
环境温度的影响： |
超过工作温度范围是±0.25% |
|
安装位置的影响： |
需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
|
启动时间： |
从零流量开始需要50毫秒 |
|
预热时间： |
从通电到达到额定测量精度需要5分钟 |
|
传感器参数 |
|
|
尺寸： |
DN4 to DN250 |
|
被测流体温度范围： |
-29 to 120℃; -29 to 300℃(高温定制型） |
|
传感器本体材质： |
不锈钢1.4301(304) ,不锈钢1.4435(316L),哈氏合金C |
|
叶轮及附件材质： |
不锈钢1.4301(304) ,不锈钢1.4435(316L),哈氏合金C |
|
滚珠轴承材质： |
316L SST 轴承或陶瓷轴承 |
|
过程连接： |
DIN PN10 to PN63 |
|
线圈阻抗： |
1600 ohm |
|
接线盒参数 |
|
|
环境温度范围： |
-20 to 140O F (-29 to 60 ℃ ) |
|
接线盒材质： |
不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
|
转换器密封圈： |
橡胶 |
|
电源： |
AC 86 to 265V ,50/60HZ,1A 快速熔断保险；DC 16.8V to 31.2V ，1A快速熔断保险；或者3.6V电池供电 |
|
通讯协议： |
RS485通讯（MODBUS协议） |
|
防护等级： |
IP65&IP68 |
|
电气接口： |
2个PG13.5 |
|
功率： |
max 0.3 watts |
|
输出： |
4 to 20 mA电流输出（用于瞬时流量），脉冲输出（用于总量） |
|
带继电器高报警和低报警输出 |
|
