涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡 轮克服摩擦力矩和流体阻力矩而产生旋转.在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比.由此，流体流速可通过涡轮的旋转 角速度得到，从而可以计算得到通过管道的流体流量.
涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期 变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频 率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值.
· ● 安装有高可靠性的长寿命轴承
· ● 极好的重复性好，适合于配料
· ● 优秀的低流速测量性能
· ● 极快速响应，适合批量控制和配比控制场合的使用
· ● 多叶片结构的转子，精度高
· ● 蒸汽清洗允许
· ● 带高低报警功能，可以驱动继电器
· ● 具有10点非线性修正功能
· ● 标准RS485通讯(MODBUS协议)
· ● 模块化电路设计及丰富的自诊断功能，维修方便
· ● 紧奏型适用于设备安装
· ●选择合适的材料，可以测量温度达到400度的流体
· ● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
· ● 润滑油、液压油等
· ● 水、纯水、蒸馏水、去离子水、脱盐水、软化水等
· ● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
· ● 甲醛、酢酸、苛性钠、二硫化碳等
· ● 牛奶、咖啡等
· ● 导热油、热煤油等高温介质
|

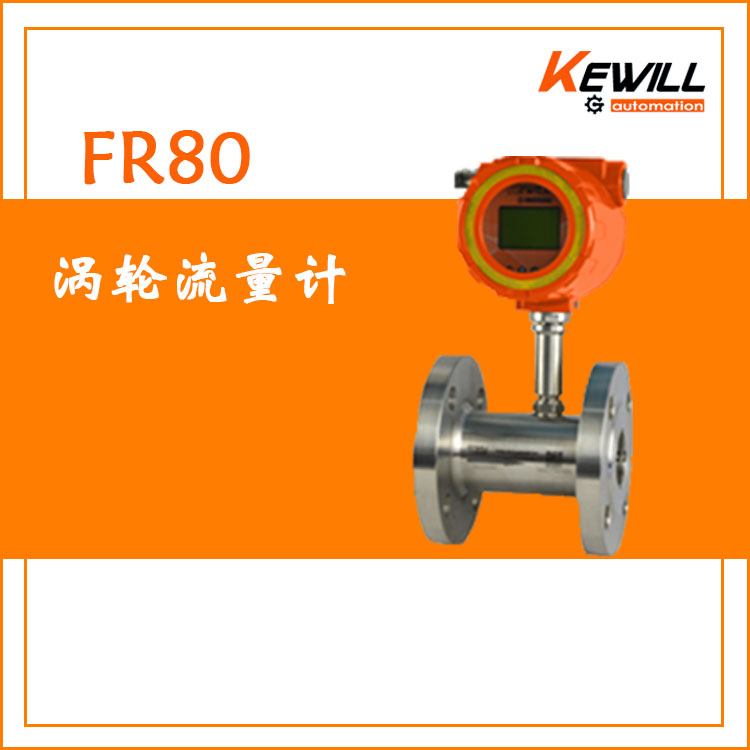

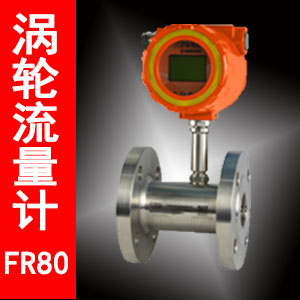

FR80法兰型 |
FR80卫生卡箍型 |
FR80螺纹型 |
|
口径:DN10～DN250 |
口径:DN15～DN50 |
口径:DN4～ DN50 |
|
带自润滑轴承 |
带自润滑轴承 |
带自润滑轴承 |
|
精度：±0.5% / ±0.2% |
精度：±0.5% / ±0.2% |
精度：±0.5% / ±0.2% |
|
电源：AC 85～ 265 V |
电源：AC 85～265 V |
电源：AC 85 ～265 V |
|
DC 16～36V |
DC 16 ～36V |
DC 16～36V |
|
输出：4 ～20 mA ，脉冲 |
输出：4 ～20 mA ，脉冲 |
输出：4 ～20 mA ，脉冲 |
|
带二组常开触点输出驱动： |
带二组常开触点输出驱动： |
带二组常开触点输出驱动： |
|
驱动：24V.DC,电流〈30 mA |
驱动：24V.DC,电流〈30 mA |
驱动：24V.DC,电流〈30 mA |
|
通讯：RS485 （Modbus) |
通讯：RS485 （Modbus) |
通讯：RS485 （Modbus) |
|
带10点非线性修正功能 |
带10点非线性修正功能 |
带10点非线性修正功能 |
|
带密度设置功能和可质量单位 |
带密度设置功能和可质量单位 |
带密度设置功能和可质量单位 |
|
低流速 0.1m/s |
低流速 0.1m/s |
低流速 0.1m/s |
|
快速响应型，响应时间50ms |
快速响应型，响应时间50ms |
快速响应型，响应时间50ms |
|
性能参数 |
|
|
精度： |
0.5% of rate 和0.2% of rate 两种 |
|
重复性： |
测量值的±0.1% |
|
响应时间： |
最大50 毫秒相对于输入的改变 |
|
稳定性： |
6个月以上的稳定性是测量值的±0.1% |
|
环境温度的影响： |
超过工作温度范围是±0.25% |
|
安装位置的影响： |
能确保传感器满管和保证前后足够的直管段，则安装无影响 |
|
启动时间： |
从零流量开始需要50毫秒 |
|
预热时间： |
从送电到达到额定测量精度需要5分钟 |
|
传感器参数 |
|
|
尺寸： |
DN4 to DN250 |
|
被测流体温度范围： |
-29 to 120℃; -29 to 300℃(高温定制型） |
|
传感器本体材质： |
AISI 304 SST，可选择316L |
|
叶轮及附件材质： |
AISI 304 SST，可选择316L |
|
滚珠轴承材质： |
316L SST 轴承或陶瓷轴承 |
|
过程连接： |
DIN PN10 to PN63 |
|
线圈阻抗： |
1600 ohm |
|
转换器参数 |
|
|
环境温度范围： |
-20 to 140° F (-29 to 60 ℃ ) |
|
转换器外壳材质： |
低铜压铸铝 Nema 4X ,IEC60529 IP66 （标准），可定制不锈钢材质转换器外壳 |
|
转换器密封圈： |
橡胶 |
|
电源： |
AC 86 to 265V ,50/60HZ,1A 快速熔断保险；DC 16.8V to 31.2V ，1A快速熔断保险；或者3.6V电池供电 |
|
通讯协议： |
RS485通讯（MODBUS协议） |
|
防护等级： |
IP65&IP68 |
|
电气接口： |
2个PG13.5 |
|
功率： |
3W |
|
输出： |
4 to 20 mA电流输出（用于瞬时流量），脉冲输出（用于总量） |
|
带高报警和低报警输出，二组常开触点，驱动能力：24VDC,30mA 内容来自德国科威尔 更多流量计信息http://www.kewill-auto.cn/?cat=9
|
|
