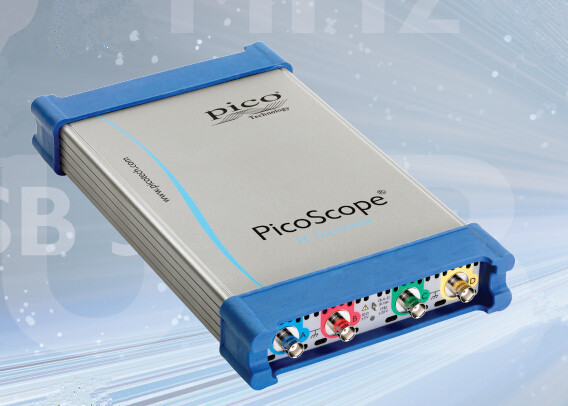

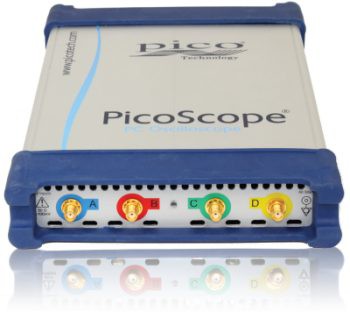

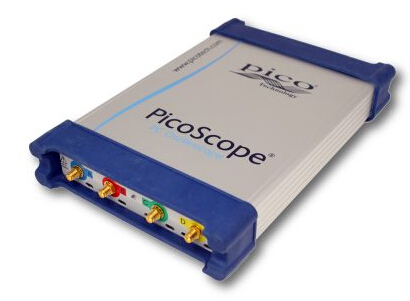

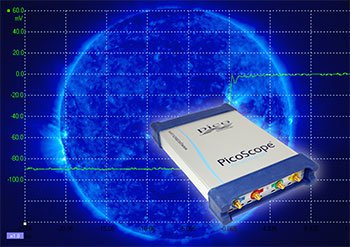

PicoScope 6407数字化仪是一款紧凑型插入式设备，能把你的电脑变成4通道高速数字化仪或电脑示波器。
PicoScope6407高速数字化仪
PicoScope 6407不同于6000系列中的其它示波器类型，它具有高带宽50欧姆输入（SMA接头），固定±100 mV输入量程。更高输入的信号可用外部衰减器。
●4通道 (固定±100 mV)
●1GHz带宽
●1GS缓存
●5GS/s实时采样率
●分段存储器/快速块触发
●内置函数发生器/AWG
●内含驱动和SDK (WINOOWs, Linux, Mac)
●PicoScope应用软件
同类中最好的带宽、采样率和存储深度

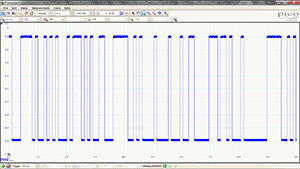

拥有1GHz模拟带宽，加上实时采样率 5 GS/s，PicoScope 6407数字化仪能够显示单发脉冲，有200 ps时间分辨率。
PicoScope 6407的1G样本缓存，可以在5GS/s最大采样率下，保持2个100ms捕获。
PicoScope 6407适合于各种高速应用，包括：
●雷达 / 激光雷达 / 声纳
●半导体测试
●生产线测试
●信号情报 (SIGINT)
●物理学研究
●医学成像
●非破坏性测试（无损检测）
高速数据采集和数字化
附带的驱动和软件开发包（SDK）使你能够编写你自己的软件以及包括WINOOWs、Apple Mac (OS X) 和 Linux (包括Raspberry Pi和BeagleBone ) 驱动。
例程代码显示如何接入第三方软件包例如Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB。
该驱动支持USB数据流，这种模式可捕获无缝连续数据，通过USB端口直接传输到电脑的RAM或者硬盘，速率最大为10 MS/s。并且捕获规模只受限于电脑的存储器。在数据流模式下的采样率受制于电脑的规格和应用程序加载。

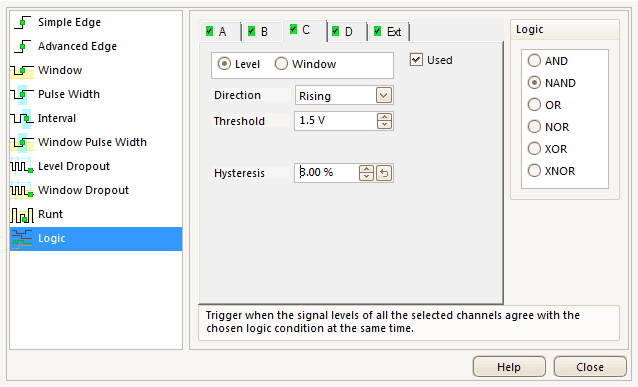

先进数字触发
今天市场上销售的大多数数字示波器仍然使用基于比较器的模拟触发架构。这会引起时间和波幅错误，并且无法校准掉。使用比较器常常会限制触发器在高带宽下的灵敏度。
早在1991年我们就率先利用数字化的实际数据实现全数字触发。这项技术减少了触发错误并且使我们的示波器能够在最小的信号上进行触发，甚至在全带宽下。触发电平和滞后可用高精度和高分辨率设置。
数字触发也能够减少重新准备延迟，加上分段存储器，能够捕获发生在高速序列中的事件。在最快的时基下，高速触发可每微秒捕获一个新波形，直到缓存用完。
除了大多数示波器都有的各种触发之外，PicoScope 6000系列示波器还提供行业领先的整套先进触发模式，包括脉冲宽度、矮脉冲、开窗、逻辑和漏失触发。
任意波形和函数发生器
所有PicoScope 6407系列示波器都有内置的20 MHz低失真函数发生器（正弦波、方波、三角波、DC电平、白噪音、PRBS等等）。以及基本控件设置电平、偏置和频率，更多先进控件使你能够扫过一系列频率。结合频谱尖峰保持选项，使之变成测试放大器和滤波器响应的最强大工具！
当各种条件满足时例如示波器触发或波罩容限测试故障，触发工具可输出波形的一个或多个循环。

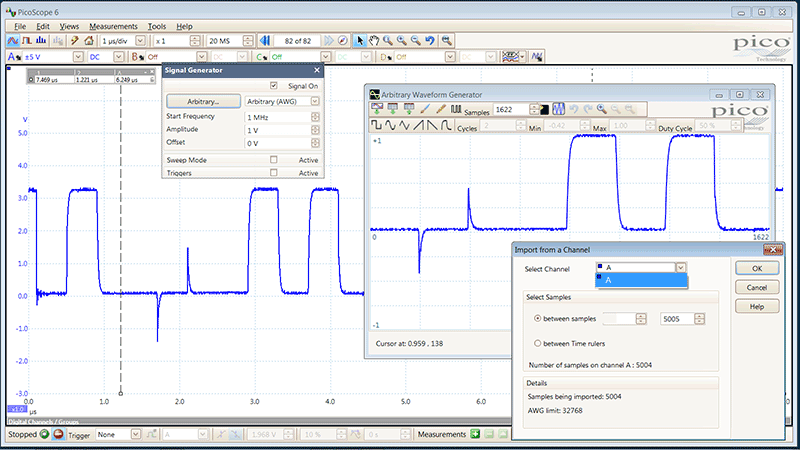

PicoScope 6407包含一个12位200 MS/s任意波形发生器 (AWG) 。用内置的AWG编辑器可创建或编辑AWG波形，从示波器示踪导入，或者从电子表格加载。
特性
波罩容限测试
波罩容限测试用于现场信号和正常信号的比较，专用于调试和生产环境。简单地捕获一个确定的正常信号，然后在该信号的周围绘制一个波罩，最后用于被测系统。PicoScope将进行合格/不合格测试，捕获间歇性毛刺，并在测量窗口显示故障数量和其它统计值。
波罩容限测试适用于示波器和频谱分析仪，可以在时域和频域中自动找出问题。
数字化和图形化波罩编辑器（如图所示）可以独立使用或者组合使用，你可以输入准确的波罩参数、修改现有的波罩、和导入和导出波罩文件。

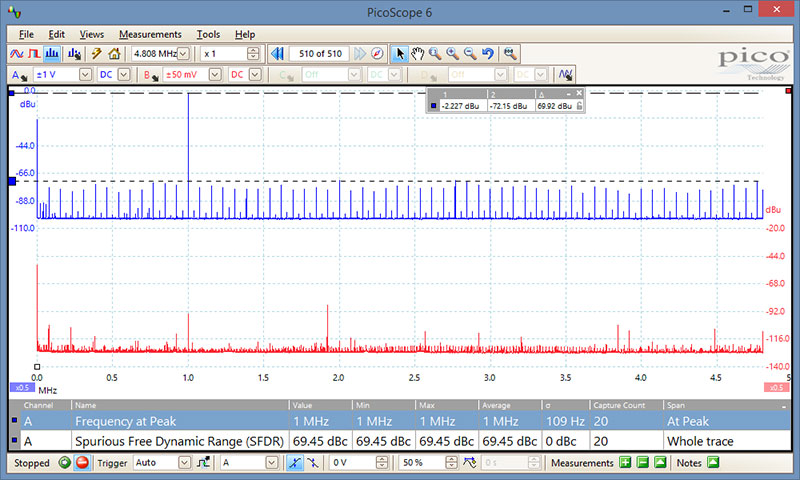

FFT频谱分析仪
频谱视图绘制出振幅对频率的图形，特别适用于查找信号上的噪音、串扰和失真。在PicoScope中的频谱分析仪是快速傅立叶变换 (FFT) 类型，与传统示波器不同的是，它能够显示单个非重复波形的频谱。
全面的设置可以控制多个频谱带(FFT bins)、窗口类型、定标（包括log/log）和显示模式（瞬间、平均、或峰值保持）。
PicoScope软件可以显示多个频谱视图，并排相同数据的示波器视图。全套自动化频域测量包括THD、THD+N、SNR、SINAD和IMD，可以添加到显示窗。波罩容限测试可用于频谱，你还可以用任意波形发生器和频谱模式一起做扫描标量网络分析。

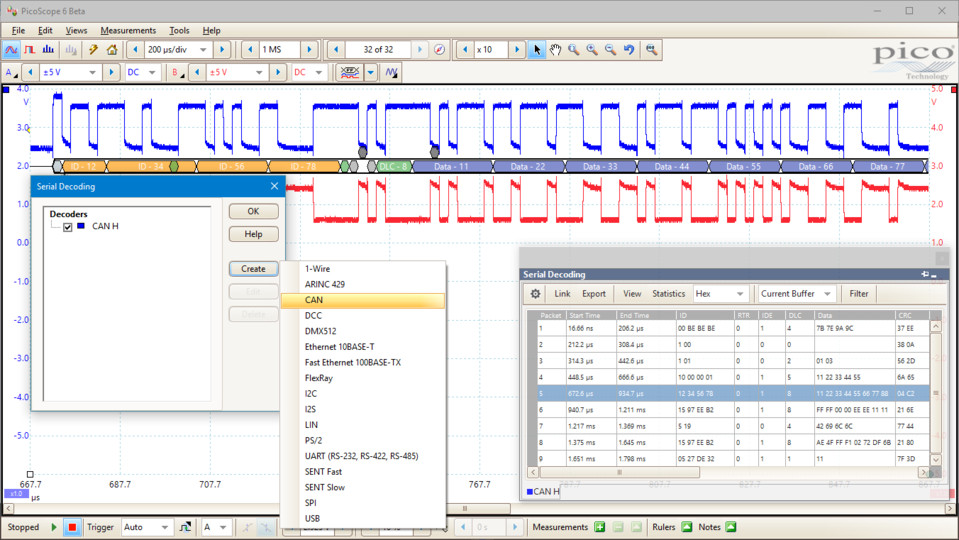

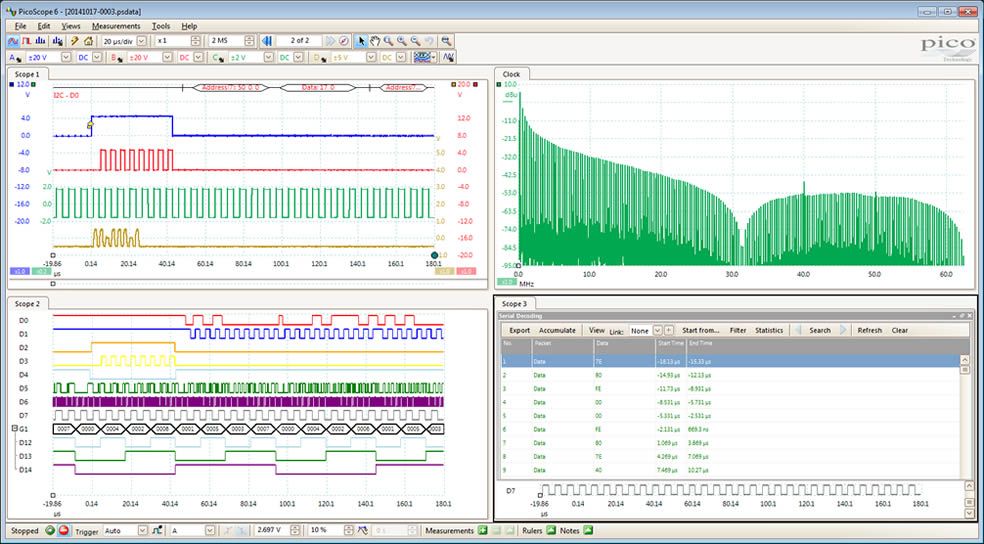

串行总线解码和协议分析
当前PicoScope可解码的1-Wire、ARINC 429、CAN、DCC、DMX512、Ethernet 10Base-T 和 100Base-TX、FlexRay、I2C、I2S、LIN、PS/2、SENT、SPI、UART (RS-232 / RS-422 / RS-485)、和 USB 协议数据作为标准。更多协议正在开发中，并且会在以后免费升级。
在视图格式中显示解码数据（为十六进制、十进制、二进制、或ASCII）为数据总线定时格式，位于公共时间轴上的波形下面，错误帧标记为红色。这些帧可放大以检查噪音或信号完整性问题。
在表格格式中显示解码帧列表，包括数据和所有标记和标识符。你可以设置过滤条件只显示你想要的帧，搜索指定属性的帧，或者定义启动码型以提示程序何时应该列表数据。统计选项展示物理层的更多细节例如帧时间和电平。PicoScope也能够导入电子表格以解码数据为用户定义的文本串。
硬件加速引擎 (HAL3)
有些示波器使用深度存储器时力不从心：屏幕刷新率会慢下来，并且控件变迟钝，因为处理器忙于拷贝大量数据。PicoScope 6407系列示波器能够避免这种局限性 - 采用专用的硬件加速引擎，它的大规模并口设计能有效创建波形图片，显示到电脑屏幕上，并且可连续捕获并显示到屏幕上每秒25亿个样本。
PicoScope示波器管理深度缓存远好于其它厂家的示波器，无论是基于PC的还是台式的。
PicoScope 6407系列示波器安装了第3代硬件加速引擎 (HAL3)。这加快了示波器操作区域，例如允许波形刷新率超过130,000个波形/秒和分段存储/快速触发模式。硬件加速引擎确保任何有关USB连接的质疑或PC处理器性能的瓶颈问题不复存在。

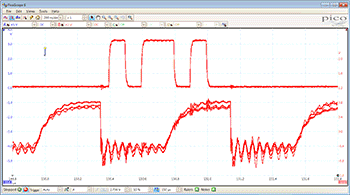

130,000个波形每秒
当评价一台示波器的性能时，很重要的一个参数就是波形刷新率，它表示为波形每秒 (wfms/s)。采样率指的是示波器采样一个波形或循环内的输入信号有多频繁，波形捕获率指的是示波器获取波形有多快。
高波形捕获率示波器能够提供更好的可视性，可深入观察信号行为并且能够极大提高示波器快速捕获瞬态异常例如抖动、矮脉冲和毛刺的能力 - 这些瞬态异常现象你可能不知道存在。
PicoScope示波器采用硬件加速实现超过130,000wfms/s的波形刷新率。

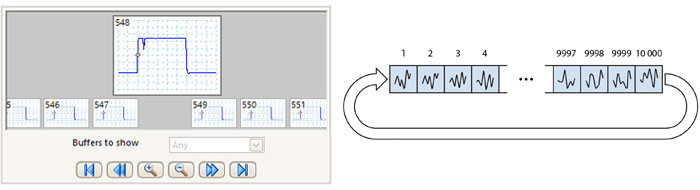

波形缓存和导航器
你曾经有过这样的事情：看到波形上的毛刺，但是停止示波器的时候，毛刺不见了？使用PicoScope，你就再也不用担心错过毛刺或者其它瞬态事件了。PicoScope可保存最后出现的1万个波形在它的循环波形缓存内。

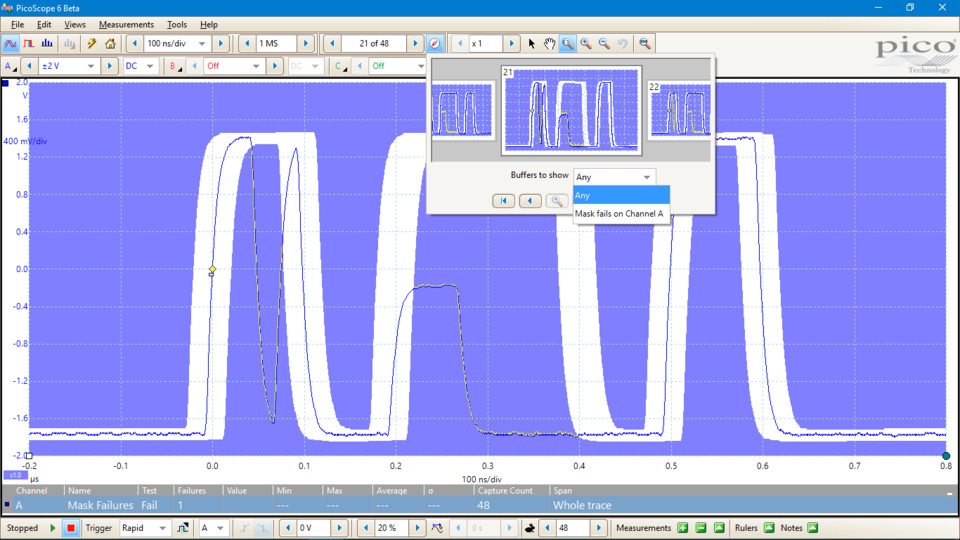

缓存导航器用于有效导航和搜索波形，让你有效地倒回时间。各种工具例如波罩容限测试也可用于扫描缓存内的每个波形，以查找超出波罩的波形。
高端特性为标配
购买PicoScope与购买其它厂家的示波器不同，其它示波器供应商要求额外选购的费用使示波器价格明显提高。而我们的示波器，高端功能例如波罩容限测试、串行解码和分析、先进触发、自动测量、数学通道、XY模式、分段存储器、和信号发生器全部包含在示波器报价内。
为了保护你的投资，PC软件和示波器内的固件都可升级。我们长期以来都在通过软件下载免费升级新功能。我们年复一年地兑现进一步增强的承诺，这点与其它示波器厂家完全不同。我们的用户通过成为我们的长期客户和经常向他们的同事推荐我们的方式支持我们。
软件
先进显示
PicoScope软件把几乎所有显示区都给了波形。这保证你一眼就能够看到最大量的数据。视图区比传统台式示波器的大很多并且分辨率也更高。利用大显示区，你也可以创建定制的分屏显示，同时观看多个通道或者相同信号可用多个不同视图。例如上图显示，软件甚至可以同时显示示波器和频谱分析仪踪迹。另外，每个波形显示可用独立的放大、平移和滤波器设置，超级灵活。
PicoScope软件可用鼠标、触摸屏或键盘快捷键来控制。

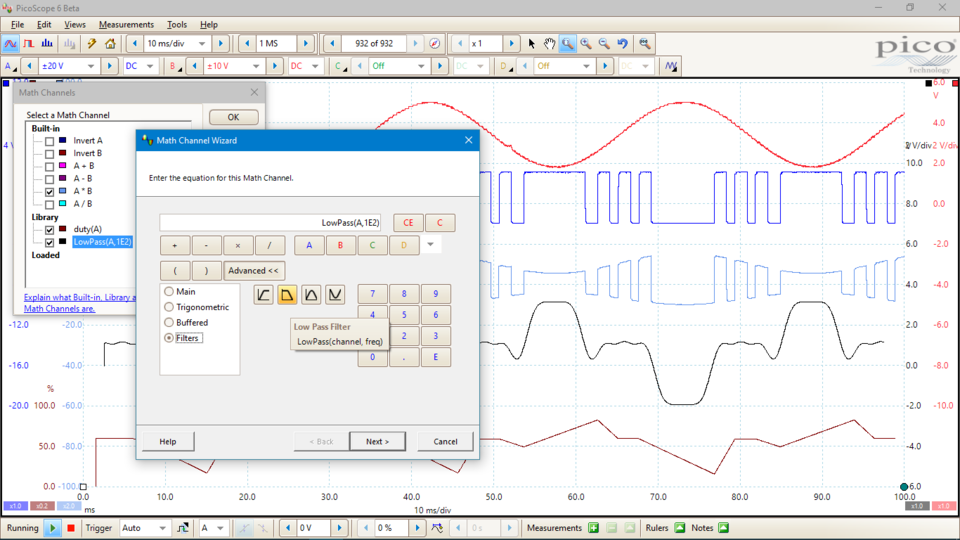

数学通道和滤波
很多其它品牌示波器的波形数学运算只是简单的计算例如A + B，用PicoScope，它意味着很多，而且多得多。
用PicoScope 6示波器软件你可以选择简单的函数例如加和减，或者打开等式编辑器创建复杂函数包括过滤器（低通、高通、带通、和带停止过滤器）、三角函数、指数函数、对数函数、统计函数、积分和导数。
波形数学运算也可以在历史尖峰或平均波形的旁边绘制现场信号。有还可以用数学运算例如图形化信号占空比或频率的变化。

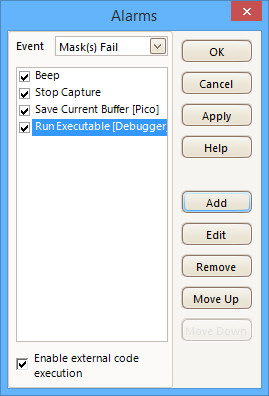

报警
PicoScope可通过编程实现当特定事件发生时触发报警。
能够触发报警的事件包括波罩容限故障、触发事件和缓存满。
PicoScope可执行的动作包括保存文件、播放声音、执行程序或者触发信号发生器/AWG。
报警，结合波罩容限测试，有助于快速验证电子系统设计中的信号质量。

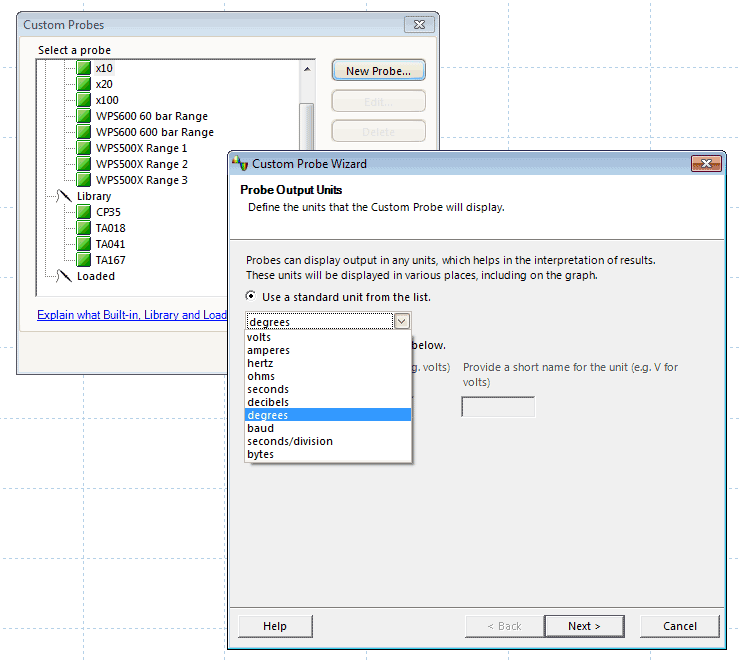

在软件中定制探头
定制探头功能使你能够修正探头、传感器或变送器的增益、衰减、偏置和非线性。
简单的使用是线性标定电流探头输出的比例尺，以便它正确地显示安培值。更先进的使用是标定非线性温度传感器输出的比例尺，要用表格查找功能。
标准Pico原装探头的定义已经内置。你可以保存创建的探头定义为以后使用。
强大的工具提供无穷的选项
你的PicoScope提供很多强大工具帮助你捕获和分析波形。这些工具可用于它们自己的同时，PicoScope的真正强大在于可协同工作。
例如，快速触发模式可在几毫秒内采集10,000个波形，在它们之间的死区时间最小。手动搜索这些波形会浪费时间，因此只需挑选一个你要的波形，然后让波罩容限测试工具为你搜索。当完成时，测量值会告诉你有多少不合格，并且缓存导航器能够隐藏正常的波形，只显示有问题的那个。你可以通过info@hkaco.com索取专门的演示视频。
也许你想要把占空比变化绘成图形？如何从任意波形发生器输出波形？当满足触发条件时如何自动保存波形？用强大的PicoScope，一切皆有可能！请联系我们。
规格
|
示波器 - 垂直 |
|
|
型号 |
PicoScope 6407 |
|
带宽 (-3 dB) |
1 GHz |
|
上升时间（计算值） |
350 ps |
|
输入通道 |
4 |
|
垂直分辨率 |
8 位 |
|
增强垂直分辨率 |
12 位 |
|
DC 精度 |
±3% |
|
输入灵敏度 |
20 mV/div |
|
输入阻抗 |
50 Ω ±2% |
|
输入类型 |
SMA |
|
输入耦合 |
DC |
|
输入范围 (满量程) |
±100 mV |
|
过电压保护 |
±2 V (DC + Peak AC) |
|
示波器 - 水平 |
|
|
最大采样率（单触发） |
|
|
最大采样率（连续流动模式） |
1 MS/s 使用 PicoScope 示波器 |
|
缓存 (在工作通道之间共享) |
1 GS |
|
波形缓存 |
达到 10,000 个波形 |
|
时基精度 |
±5 ppm |
|
动态性能（常规） |
|
|
串扰 |
|
|
阶跃响应 |
3 ns 后为 ±3%，常规 |
|
噪声 |
<0.5 mV RMS |
|
触发器 |
|
|
基本触发器模式 |
升，降 |
|
先进数字触发器 |
边缘：单边或双边，可调节迟滞 |
|
触发器类型 |
边缘，脉冲宽度，压差，间隔，逻辑，延迟 |
|
最高触发器速率 |
在 20 ms 突发时最多为 10,000 个波形 |
|
触发源 |
通道 A 至 D, AUX |
|
触发电平 |
所选的电压量程全部可调 |
|
触发器重新预准备时间 |
在最快时基下小于 1 μs |
|
最大触发延迟 |
|
|
辅助触发器/参考时钟输入 (AUX) |
|
|
输入类型 |
后面板 BNC |
|
输入阻抗 |
50 Ω ±1% |
|
输入耦合 |
DC |
|
电压范围 |
±5 V |
|
带宽 (辅助触发器) |
25 MHz |
|
输入阈值 |
±1 V |
|
过电压保护 |
±5 V |
|
频率范围 (时钟输入) |
5 MHz to 25 MHz |
|
信号发生器 |
|
|
标准输出信号 |
正弦、正方形、三角形、斜率(上/下)、sin (x)/x、高斯、半正弦、白噪声、直流电平、PRBS |
|
标准信号频率 |
DC to 20 MHz |
|
输出频率精度 |
±5 ppm |
|
输出电压范围（Pk至 Pk） |
±250 mV 至 ±2 V（至高阻抗负载） |
|
偏移电压调节 |
±1 V（最大组合输出 ±2.5 V） |
|
幅度平滑度 |
1.5 dB DC 至 20 MHz，常规 |
|
连接器类型 |
后面板 BNC |
|
过载保护 |
±5 V |
|
扫描模式 |
向上、向下、双重，提供可选择开始/停止频率与增量 |
|
任意波形发生器 |
|
|
采样率 |
200 MS/s |
|
任意波形缓存 |
16,384 个样本 |
|
分辨率 |
12 bits |
|
带宽 |
20 MHz |
|
上升时间 (10 – 90%) |
10 ns, 常规 |
|
PC 要求 |
|
|
最小 |
处理器: Pentium II处理器或同级 |
|
建议 |
处理器: 2 GHz Pentium IV 处理器或同级 |
|
环境 |
|
|
操作环境 |
|
|
存放环境 |
|
|
IP 等级 |
IP 20 |
|
物理尺寸 |
|
|
尺寸 |
255 x 170 x 40 mm (大约 10 x 6.7 x 1.6 in) |
|
重量 |
<1 kg (大约 2 lb 2 oz) |
|
软件 |
|
|
PicoScope 6 for WINOOWs |
PicoScope 6软件是你全面的测试和测量实验室。功能包括： |
|
Software development kit |
包含适用于各种编程语言的驱动和例程代码例如 C, Excel 和LabVIEW。 |
|
语言支持 |
|
|
Software |
|
|
文档 |
|
|
General |
|
|
宣传册 |
English, 中文 (简体), Deutsch, Espa?ol, Fran?ais, Italiano |
|
附加硬件（内含） |
软件光盘，用户手册，USB 2.0 线，存放箱 |
|
PC接口 |
USB 2.0 |
|
电源 |
12 V ±2 V @ 3.5 A |
|
符合 |
欧洲 EMC 和 LVD 标准 |
|
保修 |
5 年 |
注意: 当使用PicoScope 6软件时，标称的参数才适用。
在上述表格中没有你需要的参数吗? - 请联系我们
