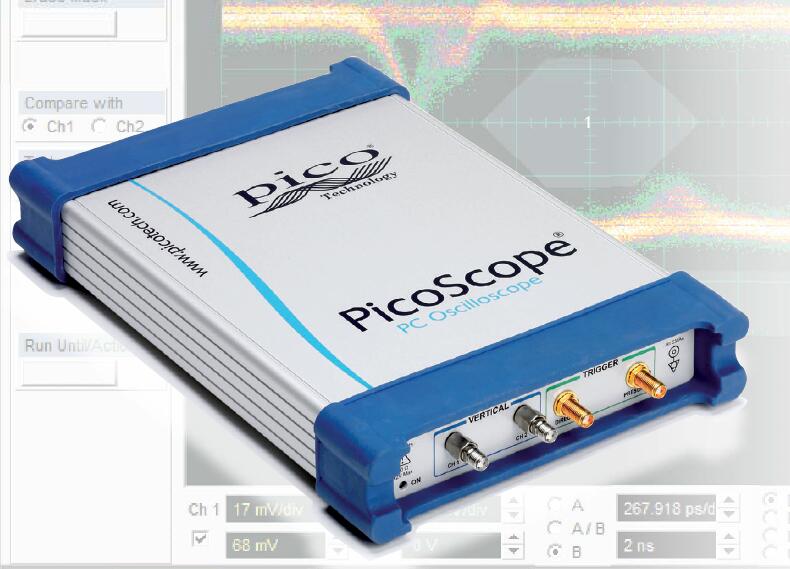

在12ghz带宽下，picoscope 9200采样示波器可用于6 gb/s和以上的数字和电信应用领域，微波应用领域到12 ghz和计时应用领域，分辨率下至200 fs。型号可选择包含时钟恢复最大2.7 gb/s，一个8 ghz光电转换器或者或者120 ps过渡时间的时域反射计脉冲源。强大、小型又超级成本效益的微波测量解决方案。

超低成本的微波测试和亚皮秒计时！

主要规格参数

●12 ghz (29 ps)带宽

●200 ks/s采样率至 4 ks store

●200 fs、5 thz 等效采样率

●10 ghz 预定标和 1 ghz 直接触发

●长度 7 to 216–1 的码型同步触发

●4 ps 典型 rms 抖动

●16 位 adc 分辨率

典型应用

●电信服务和制造

●射频和微波测量

●雷达频段i、g、p、l、s、c、x、ku

●精确定时和相位分析

●数字系统设计和特性

●眼图、波罩和极限测试至10 gb/s

●ethernet、hdmi 1、hdmi 2、pci、sata、usb 2.0、usb 3.0

●tdr/tdt网络测量和分析

●光纤、收发器和激光测试

●半导体特性表征

特性

12ghz带宽，有tdr和光电选项

picoscope 9200a示波器采用顺序采样技术测量快速重复性信号，无需昂贵的实时采样硬件。加上12 ghz 的输入带宽，因此它能够采集上升时间50 ps或更快的信号。精确的时基稳定性和精度，以及200 fs分辨率，因此能够描述大多数高要求应用中的抖动特性。

picoscope 9200a采用我们的pc示波器结构 - 紧凑又轻便，可和你的笔记本电脑一起携带外出使用。

10ghz预定标触发

picoscope 9200a示波器内置高频触发，带有频率除法器。它的典型带宽最大可达 10 ghz 可测量超快数据速率的微波部件。

1ghz全功能直接触发

该款采样示波器内置直接触发，适用于最大可达 1 ghz 重复速率的信号，无需使用附加触发器。

内置2.7gb/s时钟数据恢复 (cdr)

picoscope 9211a、9221a和 9231a 都有专用的时钟恢复触发输入，适用于串行数据从12.3 mb/s 至 2.7 gb/s。

码型同步触发和眼线

picoscope 9211a、9221a 和 9231a 可内部生成码型同步触发，从位速率、码型长度、和触发除法比中导出。这使之能够从任何指定的位或者序列位群组中创建眼图。

眼线模式和码型同步触发一起隔离8个可能路径中的任何一个，叫作眼线，其信号可穿越眼图。因此仪器可显示平均的眼图，显现特定的眼线。

8ghz 光电转换器

picoscope 9221a 和 9231a 内置了 8 ghz 光电转换器。因此可分析光纤信号例如sonet/sdh oc1 至 oc48、光纤通道 fc133 至fc4250、和 g.984.2。该转换器输入接受单模式 (sm) 和多模式 (mm) 光纤，并且波长范围从 750 至 1650 nm。

选择 bessel-thomson滤波器可单独购买，适用于特定的光学标准。

时域反射计 (tdr/tdt)

picoscope 9211a 和 9231atdr/tdt示波器专用于时域反射计 (tdr) 和时域透射测量法 (tdt)。这是一种低成本的测试方法用于电缆、连接器、电路板和ic封装测试，可查找不想要的反射和损耗。

picoscope 9211a 和 9231a利用可编程、 100 ps上升时间步进发生器发射脉冲到被测设备。然后它们用它们的12 ghz 采样输入从序列反射或透射脉冲创建一个图像。结果显示为相对于时间或距离的电压、电阻或 rho。

内置信号发生器

该示波器可生成工业标准或定制的信号包括时钟、脉冲和伪随机二进制序列。这可用于测试仪器的输入，包含它的特性的实验和验证复杂设置例如波罩测试。

软件

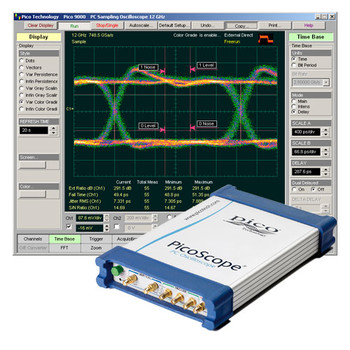

眼图分析、波罩测试、柱状图和更多

picoscope 9000软件只展现你需要的功能控件。选择你要的控件板：在显示窗底部的控制条上单击左或右键。

选择具体的时基偏置数字，或用传统的双时基“延迟”、"a"、"a intensified by b" 和 "b" 控件，或者点击、拖放和放大，你会发现非常自然。

在单、双或四格线上显示你的波形；持续、彩色或亮度渐变，矢量化或无。

全面的测量值和统计值

picoscope 9200a示波器快速地测量超过40种脉冲参数，因此，你不需要计数格子线或者估计波形的位置。最多可达10种同时测量值或者4种统计值。这些测量值符合ieee标准。

强大的数学分析

picoscope 9000系列支持最多可达4个同时数学组合和所采集波形的函数转换。你可以选择任何数学函数作为数学运算符作用于单个或多个操作数。

单输入运算符：反相、绝对、指数、对数、微分、积分、倒数、fft、插值、平滑。

2个输入运算符：加、减、乘和除。

柱状图分析

柱状图是一种概率分布，它在用户定义的柱状图窗内显示从源头所采集数据的分布。由柱状图聚集的信息可以用于对源头进行统计分析。

柱状图可在波形的垂直或水平轴上建造。垂直柱状图的用途是测量和特性描述所显示波形的噪音，水平柱状图常用于测量和特性描述所显示波形的抖动。

眼图分析

picoscope 9200系列可快速测量超过30种基本参数用于特性描述不归零制 (nrz) 和归零制 (rz) 信号。最多可达4种参数同时被测量。

picoscope 9211a、9221a 和 9231a 也包括 10 gbps 软件码型同步触发，用于求眼图的平均数。

波罩测试

对于眼图波罩，例如这些由sonet 和 sdh 标准规定的，picoscope 9200系列支持板载波罩绘制用于可视化对比。显示为灰度或者渐变颜色以帮助分析眼图内的噪音或者抖动。包含150多种行业标准波罩。

fft频谱分析

所有picoscope 9200系列示波器都能使用一系列开窗函数进行最多可达2个输入信号的快速傅立叶变换（fft）。fft特别适用于查找串扰问题，查找模拟波形中非线性放大器造成的失真问题，调整滤波器电路以过滤掉波形中某些谐波，测试系统的脉冲响应，以及识别和定位噪音和干扰源。

软件开发包

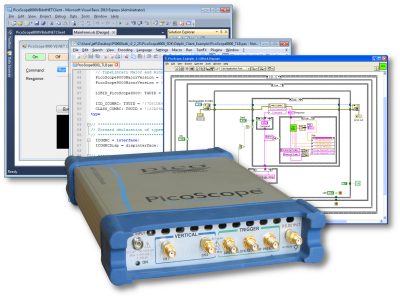

picoscope 9000软件可用作独立的示波器程序和用作activex控件。activex控件满足WINOOWs com模型并且可嵌入你自己的软件中。例程为visual basic ()、labview 和 delphi，但是任何编程语言或支持com标准的标准都可用，包括java 和 c。

内容丰富的编程指引详述了activex控件的每个功能。

sdk可通过usb端口或lan端口控制示波器。
