20GHz采样示波器含TDR、CDR和光学选项

微波带宽和飞秒计时无需高昂成本!

拥有20GHz带宽，PicoScope 9300采样示波器适用于10Gb/s和更高的数字和电信应用，微波应用达到20GHz和计时应用，分辨率下至64fs。可选11.3Gb/s时钟恢复、光电转换器或微分、de-skewable时域反射计源 (40 ps/200 mV 或 60 ps/6 V)组成一个强大、小巧和成本效益的测量组合。

主要规格

●2或4通道

●20GHz (17.5ps)带宽

●1MS/s采样率至32kS存储

●64fs、15THz等效采样率

●14GHz预定标尺和2.5GHz直接触发

●长7至 223-1的码型触发

●1.8ps典型RMS抖动

●16位ADC分辨率

典型应用

●电信服务和制造

●射频和微波测量

●雷达频段I、G、P、L、S、C、X、Ku

●精确定时和相位分析

●数字系统设计和特性

●眼图、波罩和极限测试至10 Gb/s

●Ethernet、HDMI 1、HDMI 2、PCI、SATA、USB 2.0、USB 3.0

●TDR/TDT网络测量和分析

●光纤、收发器和激光测试

●半导体特性表征

Remember：你支付PicoScope采样示波器的价格已经包含了全部 - 我们不会另外收取软件功能和升级费用。

特性

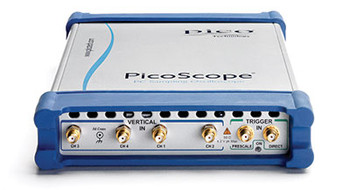

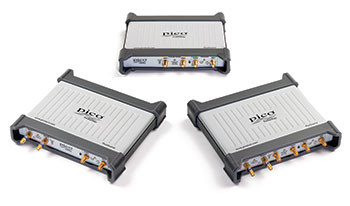

20GHz带宽紧凑型USB仪器

PicoScope 9300系列示波器采用触发时序采样来捕获高带宽重复的或时钟派生信号， 没有超高速时钟化采样系统（例如实时示波器）的高昂价格或抖动。20GHz带宽可测量17.5ps的过渡，同时较低的采样抖动可使计时分辨率短至0.064ps。时序采样率为1MS/s，超越其它所有采样示波器，可快速创建波形、眼图和柱状图。

该示波器只占用很小的桌面空间，小到可以放入你的电脑包，用于外出测试。但不只这些，无需大型台式示波器的长距离测试探头，你现在可把9300示波器放在被测设备的旁边，并用一根又短又低损耗的同轴电缆把它们连接起来。

你需要的一切都包含在示波器内，不用担心硬件或软件的附加费用。

触发和时钟数据恢复 (CDR)

●14GHz预定比例尺触发

PicoScope 9300示波器有一个内置的高频触发，带有频率分配器。它的触发带宽达到14GHz可测量数据速率超快的微波部件。

●100MHz内部直接触发

9300示波器是市场上唯一的每个通道都装备内部直接触发的示波器，适用的信号可达100MHz。这种全功能触发也提供电平、斜率、滞后和holdoff控制。

●内置11.3Gb/s时钟数据恢复 (CDR)

为了支持串行数据应用，其数据时钟不能作为触发，PicoScope 9302和9321包含一个时钟恢复触发，可从进入的串行数据重新生成数据时钟。配套的分配器附件套装可路由信号给时钟恢复和示波器输入通道。

码型同步触发和眼线模式

PicoScope 9300系列的所有型号内部都能从比特率、码型长度、和触发除法比导出和生成一个码型同步触发。这使它们能够从任何具体位或时序中的位群建立一个眼码型。

眼线模式和码型同步触发一起工作，可隔离8个可能路径中的任何一个，叫作眼线，信号可穿越眼图生成。这可使仪器显示和隔离效果例如依靠数据的抖动、偏置和过火，用于每个轨迹。

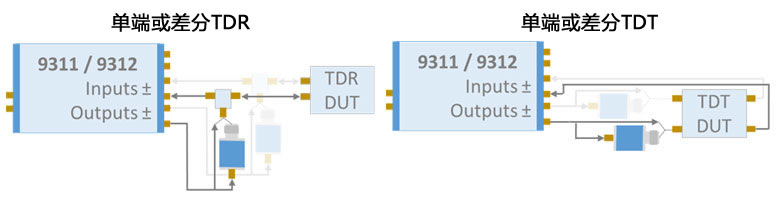

TDR/TDT分析

PicoScope 9311和9312示波器包括一个内置的差分步进发生器用于时域反射计和时域传输测量。该功能可用于描述传输线路、印刷电路踪迹、连接器和电缆等的特性，带有1.5cm分辨率。

PicoScope 9312配备外部隧道二极管脉冲头，能够生成正和负200mV脉冲，具有40ps系统上升时间。PicoScope 9311直接从它的前面板生成大波幅差分脉冲，具有60ps系统上升时间，特别适合于TDR/TDT应用，也就是反射和传输的信号比较小的应用。

PicoScope 9300系列TDR/TDT型号包括源偏移校正（有1ps分辨率）和全面校准、参考面和测量功能。电压、阻抗或反射系数(ρ)可对时间或距离绘图。

PicoScope 9311和9312配备整套校准的附件，全面支持你的TDR/TDT测量。这些包括电缆、信号分配器、适配器、衰减器、参考负载和短路。

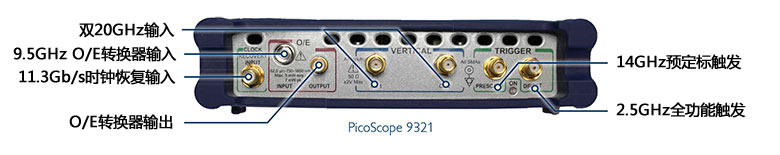

可选9.5GHz光输入

PicoScope 9321包含一个内置的、高精度的光电转换器。该转换器输出接到示波器的其中一个输入口（可选通过SMA脉冲成形滤波器），PicoScope 9321可分析标准光通讯信号例如OC48/STM16、4.250Gb/s光纤通道和2xGB以太网。该款示波器可做眼码型测量，含自动测量光参数包括消光率、 S/N率、眼高和眼宽。用它集成的时钟恢复模块，该示波器可用于11.3Gb/s。该转换器输入接受单模式（SM）和多模式（MM）光纤，并且波长范围为750至1650nm。

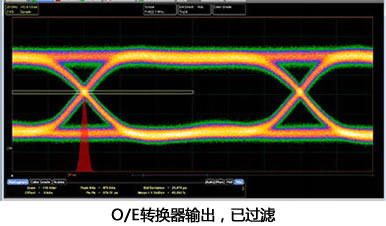

SMA Bessel-Thomson脉冲成形滤波器

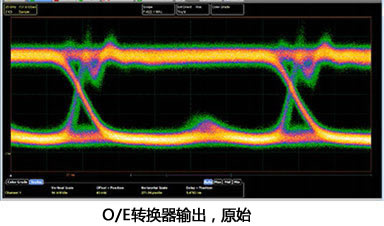

有一系列Bessel-Thomson滤波器用于标准频率。这些滤波器为准确描述光传输系统信号的特性至关重要。第一个眼图（左边）显示不平衡的O/E转换器输出（在622Mb/s）的振铃样式。第二个眼图（上图），显示连接622Mb/s B-T滤波器的结果，该图准确再现平衡的光接收器应有的信号显示，使PicoScope 9321能够显示正确的测量值。

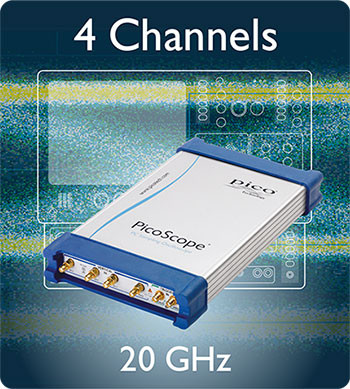

四通道

PicoScope 9341采样示波器在4个通道上提供 20 GHz 带宽，帮助工程师特性描述多路连接gigabit传输系统，和检查通道至通道干扰和兼容性。

采样模式

●序列时间采样 (STS) 模式

示波器在每个触发事件之后采样，带有一个规律性的延迟增量，由内部可触发的振荡器派生。抖动是1.8ps典型，2.0ps最大。1MS/s采样率，在所有采样示波器中为最高，创建波形和余辉显示更快。

●眼模式

STS模式的变型，采样由外部预定比例尺触发来控制。抖动显着减少，即使有长时间延迟。

●TDR/TDT模式

示波器每次内部触发捕获一个样本都独立于时基的设置。这种延迟由一个精确的内部时钟振荡器生成。

●实时、随机等效时间采样和滚动模式

独一无二，有一个100MHz带宽的触发在样本中采集。PicoScope 9300示波器因此能够在滚动、瞬态捕获和ETS模式方面类似于传统DSO的工作方式。最大100MHz的信号很方便显示，无需另外一台示波器。

内置信号发生器

该示波器能够生成工业标准的或定制的信号包括时钟、脉冲和伪随机二进制时序。这些可用于测试仪器的输入、实验它的功能和验证复杂设置例如波罩测试。AUX OUTPUT也可以配置为一个触发输出。

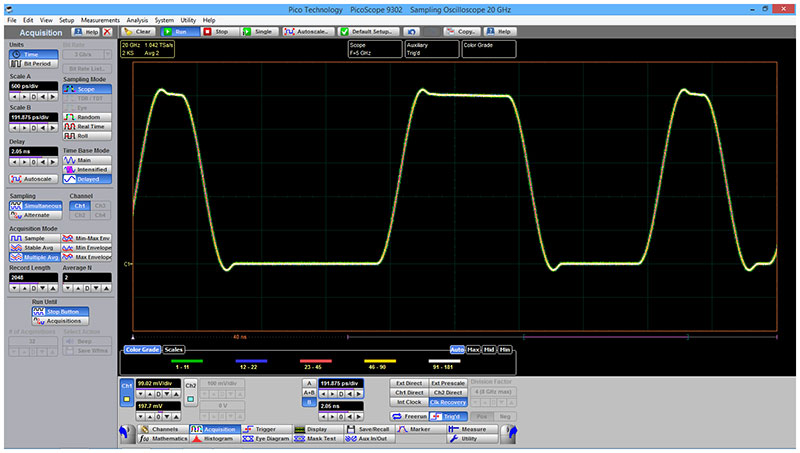

软件

可配置应用的PicoSample 3采样示波器软件

我们常常关注采样示波器的用户界面是否最佳，PicoSample 3软件能够根据你应用的需要展示可多可少的功能控件。根据自己的任务或喜好，单次触摸一下屏幕或者点击一下鼠标就可选择最大化踪迹显示或者拉出控制菜单。PicoSample 3能够充分发挥HD、宽屏和触摸屏和投影仪的所有优势。

可选择量化控制偏置和双时基显示为传统“延迟”、'A'、'A intensified by B'、或 'B'、或者点击、拖放和放大，非常方便。

可在单格、双格或四格中显示你的波形；余辉、彩色或亮度渐变，矢量化或不。调整尺寸或滚动测量值和统计值的显示。

测量100多种波形参数，含统计值

PicoScope 9300系列示波器可快速测量超过100个参数，因此你不需要数取格子线数或者估计波形的位置。最多有10个同时测量值或者4个统计测量值。这些测量值符合IEEE标准定义。

专用的频率计数器始终显示信号频率，与测量和时基设置无关。

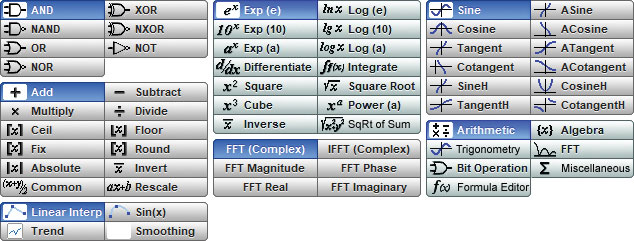

强大的数学分析

PicoScope 9000系列支持所捕获波形的最多4个同时数学组合和函数变换。

你可以选择任何数学函数作为一个数学运算符作用于一个或多个操作数。波形数学运算符是1个源或2个源的函数。

●单输入运算符：加、减、乘和除。

●两输入运算符：反数、绝对数、指数、对数、微分、积分、倒数、FFT、插值、平滑。

柱状图分析

柱状图是一种概率分布，它在用户定义的柱状图窗内显示从源头所采集数据的分布。由柱状图聚集的信息可以用于对源头进行统计分析。

柱状图可在波形的垂直或水平轴上建造。垂直柱状图的用途是测量和特性描述所显示波形的噪音，水平柱状图常用于测量和特性描述所显示波形的抖动。

眼图分析

PicoScope 9300系列可快速测量超过40种基本参数用于特性描述不归零制 (NRZ) 和归零制 (RZ) 信号。最多可达10种参数同时被测量，也显示统计值。

用于生成每个参数的测量点和电平可动态显示。

眼图分析和波罩测试一起使用可发挥出更加强大的功能。PicoScope 9300 也包括 11.3 Gbps 软件码型同步触发，用于平均眼图。

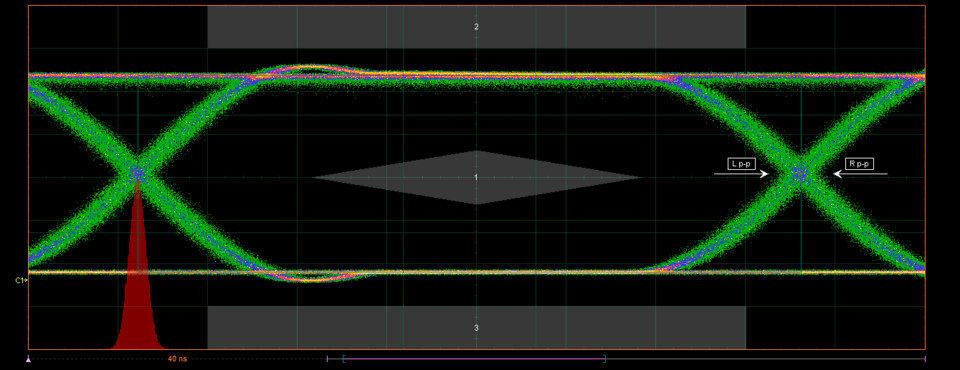

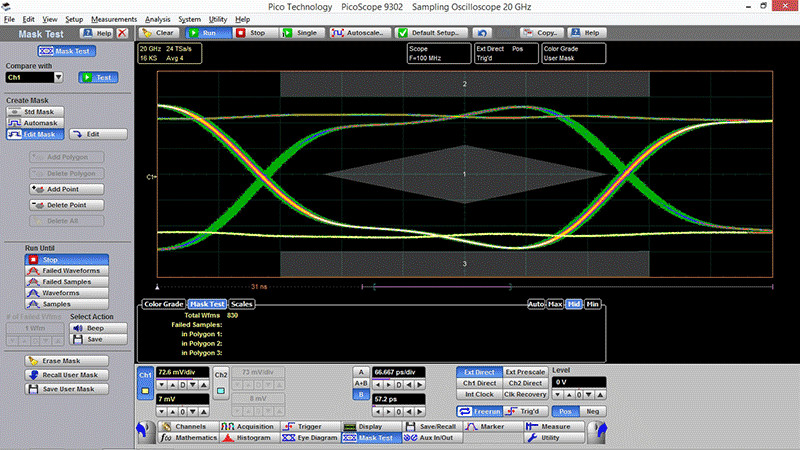

波罩测试

眼图波罩用于可视化显示标准波形的偏差。有一个包含150多种波罩的库（见规格参数表），以及可用图形编辑器自动生成和修改定制波罩。可指定边缘添加到任何波罩，进行压力测试。

显示为灰度或者渐变颜色以帮助分析眼图内的噪音或者抖动。还有一个统计值显示，显示原始波罩和边缘内的故障数量。

FFT频谱分析

所有PicoScope 9300系列示波器都能使用一系列开窗函数进行最多可达4个输入信号的快速傅立叶变换（FFT）。FFT特别适用于查找串扰问题，查找模拟波形中非线性放大器造成的失真问题， 调整滤波器电路以过滤掉波形中某些谐波，测试系统的脉冲响应，以及识别和定位噪音和干扰源。

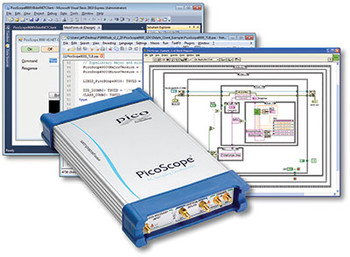

软件开发包

PicoScope 9000软件可用作一个独立的示波器程序和一个ActiveX控件。ActiveX控件符合WINOOWs COM模型，并且能够嵌入你的软件内。有Visual Basic ()、LabVIEW和Delphi的例程提供给你，但是任何支持COM标准的编程语言或标准都可使用，包括JavaSCRJPT和C。

我们提供全面的编程指导书，详细说明了ActiveX控件的每个功能。

SDK可通过USB或LAN口控制示波器。

Remember：你购买PicoScope采样示波器的钱已经包含了所有这些 - 我们不会为软件的功能或升级再收你的钱。
