深圳哪里有smt激光钢网生产厂家

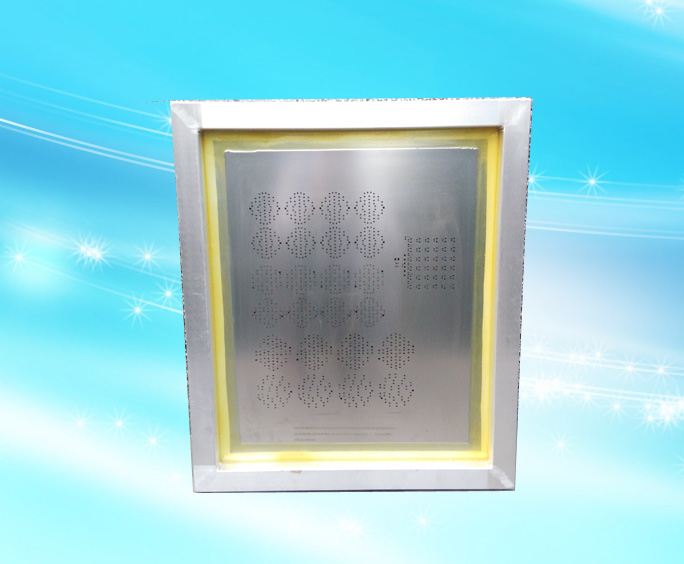

SMT工艺设备介绍1. 模板：首先根据所设计的PCB确定是否加工模板。如果PCB上的贴片元件只是电阻、电容且封装为1206以上的则可不用制作模板，用针筒或自动点胶设备进行锡膏涂敷；当在PCB中含有SOT、SOP、PQFP、PLCC和BGA封装的芯片以及电阻、电容的封装为0805以下的必须制作模板。一般模板分为化学蚀刻铜模板（价格低，适用于小批量、试验且芯片引脚间距>0.635mm）；SMT激光钢网（精度高、价格高，适用于大批量、自动生产线且芯片引脚间距<0.5mm）。2. 丝印：其作用是用刮刀将锡膏或贴片胶漏印到PCB的焊盘上，为元器件的贴装做准备。所用设备为手动丝印台（丝网印刷机）、模板和刮刀（金属或橡胶），位于SMT生产线的最前端。我公司推荐使用中号丝印台（型号为QSY410）。方法将模板固定在丝印台上，通过手动丝印台上的上下和左右旋钮在丝印平台上确定PCB的位置，并将此位置固定；然后将所需涂敷的PCB放置在丝印平台和模板之间，在丝网板上放置锡膏（在室温下），保持模板和PCB的平行，用刮刀将锡膏均匀的涂敷在PCB上。在使用过程中注意对模板的及时用酒精清洗，防止锡膏堵塞模板的漏孔。3. 贴装：其作用是将表面贴装元器件准确安装到PCB的固定位置上。所用设备为贴片机（自动、半自动或手工），真空吸笔或镊子，位于SMT生产线中丝印台的后面。 对于试验室或小批量我公司一般推荐使用双笔头防静电真空吸笔（型号为QXB202）。4. 回流焊接：其作用是将焊膏熔化，使表面贴装元器件与PCB牢固钎焊在一起以达到设计所要求的电气性能并完全按照国际标准曲线精密控制，可有效防止PCB和元器件的热损坏和变形。所用设备为回流焊炉（全自动红外/热风回流焊炉，型号为QHL320），位于SMT生产线中贴片机的后面。 5. 清洗：其作用是将贴装好的PCB上面的影响电性能的物质或焊接残留物如助焊剂等除去，若使用免清洗焊料一般可以不用清洗。对于要求微功耗产品或高频特性好的产品应进行清洗，一般产品可以免清洗。所用设备为超声波清洗机或用酒精直接手工清洗，位置可以不固定。
