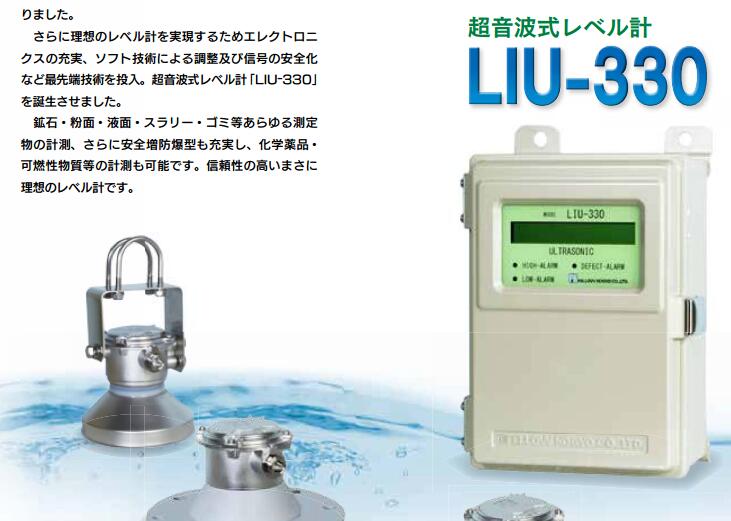

超音波式レベル計
LIU-330
●特徴
粉塵から薬品、鉱石、上下水、雪…まで広範囲に計測可能。
非接触測定の上、耐食構造なので蒸気、ガス、薬品等による化学変化に影響されません。
変換器は防水性の高いIP-66を採用。
雑音除去回路のほか、耐ノイズ?耐サージ?サイリスタノイズにも強い設計。連続可動出力が可能です。
上?下限接点や豊富なセンサによる自己診断機能搭載。
出力はDC4～20mA、アナログ出力です。出力回路はアイソレートされています。表示は…％、m、mm、など希望の表示に設定でき、バーによるアナログ表示も同時表示しますので現場で確認する事もできます。
テストモード付きでループチェックが簡単に行えます。
ZERO SPANの調節が簡単に行えます。
簡単なボタン操作のみで現場に合わせた調整が行えます。
変換機の取り付けは壁取り付けの他、パイプでスタンション取り付け可能。電極は小型?軽量シンプルな設計です。簡単な工事であらゆる現場に対応。メンテナンスも簡単です。
安全増防爆型も充実しており、化学薬品、可燃性物質の計測も可能です。
◆
◆
◆
◆
●標準仕様 発振変換器 LIU-330
型式
330-V 330-2 330-3 330-4
使用電源
AC100 ～ 240V ±10% 50/60Hz DC24V（オプション）
消費電力
max 26VA 以内
出力信号
DC4～20mA（出力範囲2.0mA～22mA） アイソレータ内蔵
総合精度
±0.25%（フルスケール）*1 または ±5mmのどちらか大きい方
出力分解能
0.1％（フルスケール）
表示分解能
0.1mm/330-V 1mm/330-2 10mm/330-3 10mm/330-4
最大測定回数
10回／秒
警報接点
上限警報 1c(NO COM NC) 容量：max AC250V 2A
下限警報 1c(NO COM NC) 容量：max AC250V 2A
異常警報
接点 1a(NO COM) 容量：max AC250V 2A
周囲温度
-20 ～ 60℃（但し、結露なきこと）
周囲湿度
10 ～ 95％
接地端子
D種（接地抵抗100Ω以下）
電極用ケーブル
温度センサー無し専用同軸ケーブル：RG-63U
温度センサー付き専用同軸ケーブル：RG-62BU-2
ケース構造
防滴?防塵構造：IP66(電線グランドを用いた場合)
材質：ADC-12 塗装色：5Y7/1
寸法?質量
182W × 283H × 120D (mm) 約2.7Kg
表示器
24文字 ２行キャラクタータイプ %, m, バー表示
演算?リニアライザ使用時： ton/hまたはm3他
*1. 弊社基準条件において、最大測定スパンに対しての精度です。
●標準仕様 電極 (主な例)
電極型式
US-22T, US-22F
US-30T, US-30F
US-40T, US-40F
最大測定長
10m（条件による）
40m（条件による）
50m（条件による）
不感知距離
30cm（条件による）
60cm（条件による）
100cm（条件による）
標準取り付け
US-22T: 50A パイプ吊り下げ
US-30T: 50A パイプ吊り下げ
US-40T: 50A パイプ吊り下げ
US-22F: JIS 5K 65A フランジ相当
US-30F: JIS 5K 150A フランジ相当
US-40F: JIS 5K 200A フランジ相当
周囲温度
SUS製: -20 ～ 80℃ PVC製: -20 ～ 65℃
周囲湿度
10% ～ 95%
ケース構造
防滴防塵構造: IP67
*2. 最大測定長とは全高程を指します。
