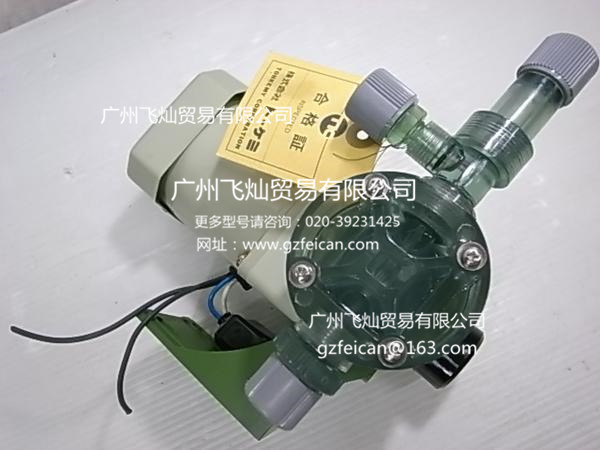

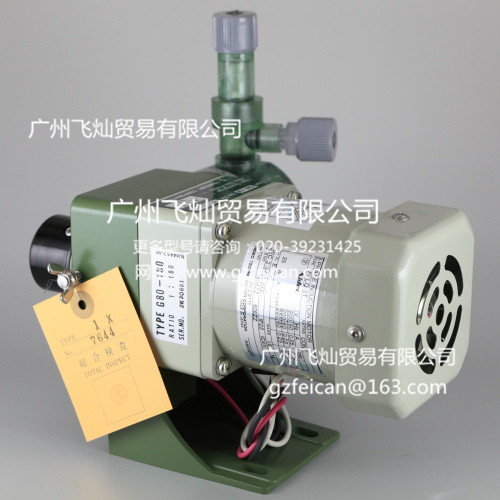

日本TOHKEMY电磁驱动隔膜定量泵CM-2X-VVFC
日本TOHKEMY电磁驱动隔膜定量泵CM-2X-VVFC 日本TOHKEMY电磁驱动隔膜定量泵CM-2X-VVFC
吐出量は吐出圧0.1MPaG、吸込揚程(－0.01MPaAq)(ポンプと同管径)における常温?清水によるものです。
※ご注文の際には?下記の項目をご連絡ください。
特長
型式?仕様
型式
吐出量(ml/min)
最高
吐出
圧力
MPaG
ヘッド径
ダイヤフラム径
(mm)
ストローク数
最大
ストローク長
(mm)
モーター(W)
質量(kg)
60Hz
50Hz
60Hz
50Hz
CM-1X
2 ～ 9
1.5 ～ 7
0.7
φ70/φ39
9.8(1/180)
8(1/180)
1.8
25
約3.9
CM-2X
4 ～ 19
3 ～ 15
3.8
CM-4X
8 ～ 38
6 ～ 31
19(1/90)
16(1/90)
CM-7X
14 ～ 68
11 ～ 55
35(1/50)
29(1/50)
CM-12X
23 ～115
18 ～ 92
59(1/30)
48(1/30)
CM-20X
39 ～195
31 ～156
0.5
φ70/φ49
CM-30X
65 ～325
52 ～260
0.3
99(1/18)
80(1/18)
接続
ホース用
φ4×φ9mmブレード入り軟質塩ビホース又はφ4×φ6mmポリエチレンホース(XV46用はφ6×φ11mmブレード入り軟質塩ビホースです。
配管用
15A JIS10Kフランジ
モーター
標準
三相、4P、E種、60Hz(200?220V)、50Hz(200V)全閉外扇屋内フランジ型
単相、4P、E種、60Hz(100?110V)、50Hz(100V)全閉外扇屋内フランジ型
準標準
7定格三相、4P、E種、60Hz(380?400?440V)、50Hz(380?400?415?420V)全閉外扇屋内フランジ型
単相、4P、E種、60Hz(200?220V)、50Hz(200V)全閉外扇屋内フランジ型
減速機
平歯車多段組合機構、使用油G1650グリース

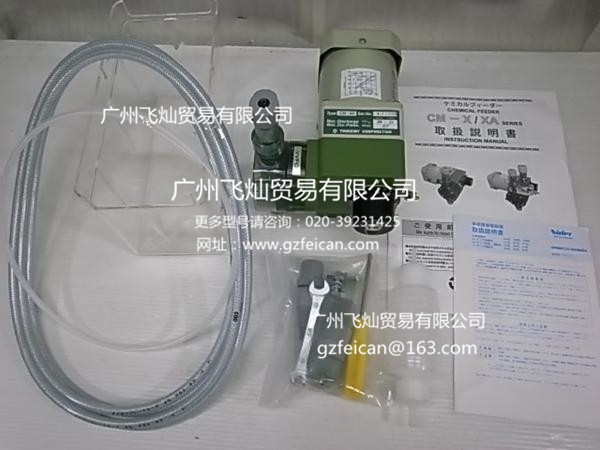

標準付属品
ポンプカバーセット(カバー取付ステー、取付ネジ)1組 取付ボルト?ナット(S?W付)M6X25 2組
簡易工具(＋ドライバー1本、M6スパナー1本) 取扱説明書
ホース4m フート弁 チャッキ弁(ホース仕様のみ)
エア抜きポンプ エア抜き用ホース(ポリエチレンホース0.85m)(XV46仕様除く）
流れ表示器(XV46仕様除く1X?2Xのみで、その他の機種ではオプションとなります。本体付属）
塗装色
ポンプフレーム：マンセル7.5GY 5/4.5 モーター?減速機：マンセル5GY8/1.5
吐出圧力
吐出量
0.7MPaG (1X,2X,4X,7X,12X)
2.0～325 ml/分(60Hz) 1.5～260 ml/分(50Hz)
0.5MPaG (20X)
0.3MPaG (30X)
接液部仕様
部品名/組合わせ
VVFC
VVE4
XV46
薬液使用例
次亜塩素酸ソーダ 塩化第二鉄 PAC 硫酸バンド 硫酸第一鉄 硫酸第二鉄
塩酸?希硫酸?硝酸 その他の強酸
苛性ソーダ
アンモニア水
高分子凝集剤
ポンプヘッド
PVC
PVC
PVC＋SUS座
ダイヤフラム
PTFE
PTFE
PTFE
コネクター
PVC
PVC
PVC
バルブシート
FKM
EPDM
－
チャッキボール
セラミックス
SUS304
SUS304
スプリング
－
－
SUS316
Oリング?パッキン
アフラス
アフラス
PTFE
接 続
ホース仕様
φ4×φ9mm
ブレード入り軟質塩ビホース
φ4×φ6mm
ポリエチレンホース
φ4×φ6mm
ポリエチレンホース
φ4×φ9mm
ブレード入り軟質塩ビホース
φ6×φ11mm
ブレード入り軟質塩ビホース
配管仕様
15A JIS 10Kフランジ
型 式
使用液
電 源
接 続
その他
CM- ○○X
名称?濃度?温度
○○○V?○φ?○○Hz
ホースφ○×○mm or フランジ
特記事項
