相原電機
3YSBシリーズ三相複巻のトランス。
【特長】
?P型端子台、スタット端子式。
?一次電圧380V、400V、440V。
?二次電圧200V、220V。
?容量300VA～20KVA。
?シールド（E）付き。
?三相380Vから三相200Vへ。
【用途】
?三相200Vの装置を東南アジア諸国に輸出するときに最適。

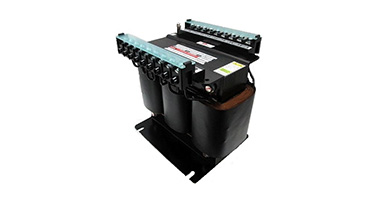

3YSB-1.5KEの外観

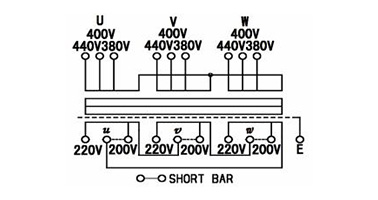

3YSB-300E～3YSB-5KEの結線図

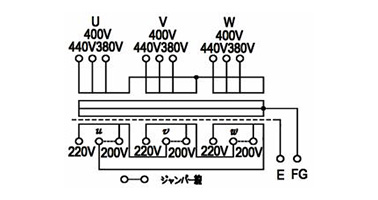

3YSB-20KEの結線図
P型／端子台式（3YSB-300E～3YSB-5KE）の寸法図
TB型／端子台式（3YSB-6KE～3YSB-20KE）の寸法図
3YSB-300E～3YSB-5KE用のショットバー
3YSB-6KE～3YSB-20KE用のジャンパー線
| 形式 | 仕様 |
端子 ネジ |
寸法mm |
重量 kg |
取付穴 φ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 容量 | 形状 | W | H | D | A | B | |||||
| 3YSB-300E |
380V - 400V - 440V (Y) |
E |
200V - 220V (△) |
300VA | P | M5 | 170 | 172 | 125 | 123 | 108 | 7.2 | 6.5×12 | |
| 3YSB-500E | 500VA | P | M5 | 180 | 172 | 140 | 123 | 123 | 10 | 6.5×12 | ||||
| 3YSB-1KE | 1KVA | P | M5 | 230 | 210 | 175 | 154 | 140 | 17 | 8.5×15 | ||||
| 3YSB-1.5KE | 1.5KVA | P | M5 | 255 | 245 | 185 | 160 | 140 | 23 | 8.5×20 | ||||
| 3YSB-2KE | 2KVA | P | M5 | 255 | 245 | 190 | 160 | 150 | 27 | 8.5×20 | ||||
| 3YSB-3KE | 3KVA | P | M5 | 275 | 300 | 200 | 195 | 155 | 38 | 8.5×20 | ||||
| 3YSB-5KE | 5KVA | P | M5 | 300 | 290 | 225 | 150 | 150 | 55 | 11×22 | ||||
| 3YSB-6KE | 6KVA | TB | M5 | 300 | 290 | 260 | 150 | 150 | 55 | 11×22 | ||||
| 3YSB-7.5KE | 7.5KVA | TB | M5 | 300 | 290 | 280 | 200 | 170 | 65 | 11×22 | ||||
| 3YSB-10KE | 10KVA | TB | M5 | 360 | 345 | 270 | 200 | 160 | 80 | 11×22 | ||||
| 3YSB-15KE | 15KVA | TB | M5/M6 | 420 | 385 | 280 | 200 | 160 | 110 | 11×22 | ||||
| 3YSB-20KE | 20KVA | TB | M6 | 420 | 385 | 320 | 200 | 190 | 140 | 11×22 | ||||
一次?二次間シールド付き（E）
