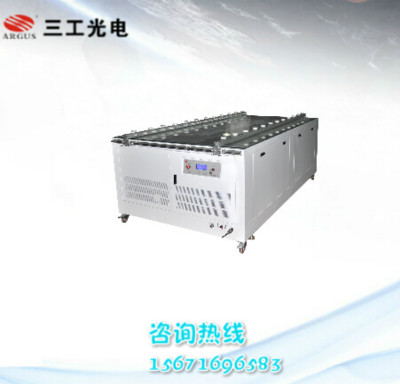

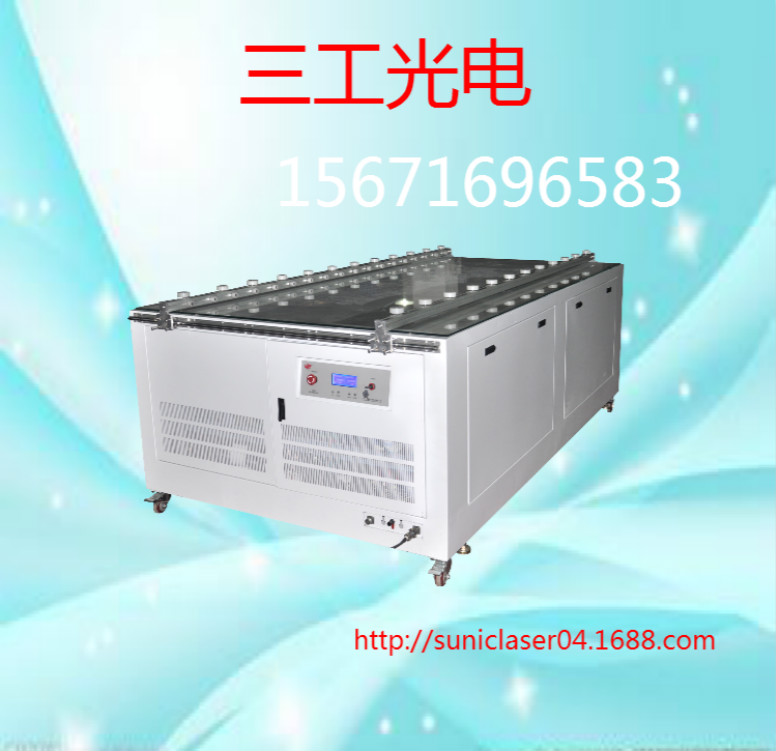

电池组件模拟器实验室用
一．电池组件模拟器产品特点
1、本太阳能电池组件测试仪采用卧式箱体及下打光光路设计，适合于光伏组件的电性能中间检测和最终检测
2、德国进口脉冲氙灯，并配有专用的滤光光学组件，确保测试光源的光谱正确，使用寿命长
3、恒定光强，在测试区间保证光强恒定，确保测试数据真实可靠。闪灯脉宽0～100 ms连续可调，步进1ms，适应不同的电池组件测量。
数字化控制保证测试精度；硬件参数可编程控制，简化设备调试和维护。
4、采用2M×4路高速同步采集卡，更多还原测试曲线细节，准确反映被测电池片的实际工作情况。
5、采用红外测温，真实反映电池片的温度变化，并自动完成温度补偿。
6、自动控制，在整个测试区间实时侦测电池片和主要单元电路的工作状态，并提供软/硬件保护，保证设备的可靠运行。
7、具有闪光次数计数功能（更换可归零重置）
项目
SMT-B
SMT-A
SMT-AAA
光源
1500W大功率脉冲氙灯，氙灯寿命 10万次（进口）
光强范围
100mW/cm2（调节范围70～120mW/cm2）
光谱
范围符合IEC60904-9光谱辐照度分布要求AM1.5
辐照度均匀性
±3%
±2%
±2%
辐照度稳定性
±3%
±2%
±2%
测试重复精度
±1%
±0.5%
闪光时长
0～100ms连续可调，步进1ms
数据采集
I-V、P-V曲线超过8000个数据采集点
测试系统
WINOOWs XP
测试面积
2000*1050mm (2000*1200mm定制）
测试速度
6秒/片
测量温度范围
0～50℃（分辨率0.1℃ ），红外线测温，直接测量电池片温度
有效测试范围
20W～300W
测量电压范围
0V～150V（分辨率1mV） 量程1/16384
测量电流范围
200mA～20A（分辨率1mA） 量程1/16384
测试参数
Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp 、Rs、 Rsh
测试条件校正
自动校正
工作时间
设备可连续工作12小时以上
电源
单相220V/50Hz/2kW
三、电池组件模拟器应用范围
用于太阳能单晶硅、多晶硅、非晶硅电池组件的电性能测试。
