江西湖北 随州 一条100MW电池板太阳能组件生产线 光伏板生产线需要投资多少钱
1.2、标准产线配置

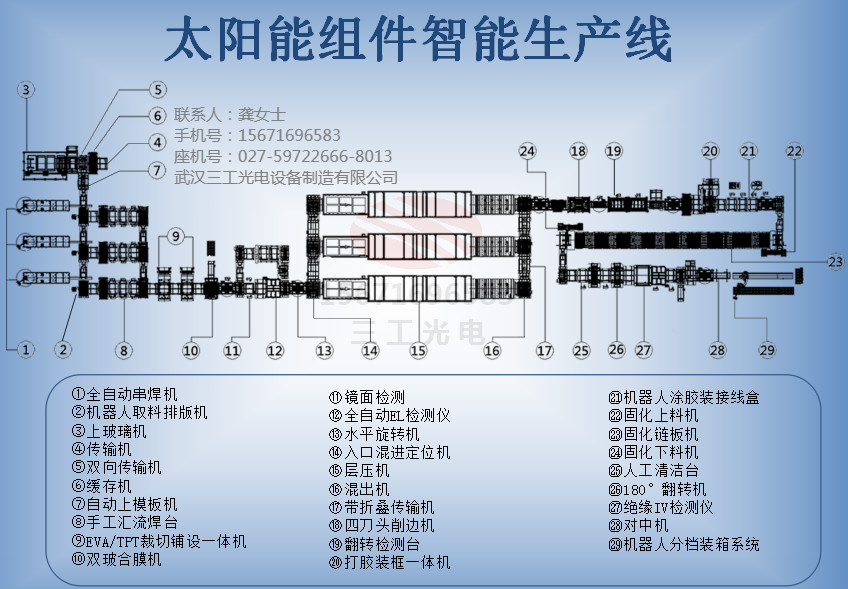

本公司配备有25MW、50MW、100MW、200MW等若干全自动/半自动生产线的标准化产线方案（带房建图），占用面积小，设备配比精简。图1为我公司200MW全自动生产线样板示意图，更多产线样板可联系我司业务人员获取。
1.2.1、产线架构
|
分段名称 |
主要设备 |
功能描述 |
|
串焊叠层段 |
串焊机、排版叠层机 |
串焊机将单片电池焊成电池串，排版叠层机将电池串排列成版 |
|
层前检查传输段 |
汇流焊台、镜面检查台、层前EL测试仪 |
用于焊接电池串电极、铺设EVA/TPT并进行外观及隐裂检查 |
|
层前排版定位段 |
入口混进机、层前横向折叠机、混进机、排版定位机 |
对电池板进行排列、定位，并向层压机输送电池板 |
|
层压段 |
层压机 |
将玻璃、电池、TPT通过EVA融化粘贴成块 |
|
层后出料段 |
混出机 |
用于层压后电池块的传输 |
|
层后装配测试段 |
翻转检查机、打胶装框机、EL |
为电池块安装边框、接线盒并检查 |
|
固化段 |
上下料机、传输链板机 |
电池胶的固化 |
|
固化后检测段 |
EL、IV耐压测试、360度翻转机、功率分档机 |
清洁、检查、功率分类 |
|
控制系统 |
PLC、网关、IO模块、软件 |
控制产线各设备协调运作，监控产线的运行状态 |
一条100MW电池板太阳能组件生产线 光伏板生产线需要投资多少钱
1.2.2、产能计算
对于一条自动化组件生产线，既有自动化的功能型设备，又有需要人工操作的手工工位，这时它的产能应该取决于自动化设备的产能。即使有个别人工位的效率低于设备效率，也应按照本原则确定。
以我司SGT-1200串焊机为例，SGT-1200串焊机产能为1200片/小时。假设车间一年运行300天，一天工作20小时，即一年工作6000小时。则SGT-1200串焊机的年产能为7200000片电池片，约合30MW，即一台SGT-1200串焊机年产能为30MW。
产线各设备产能及节拍详见相关设备技术指标参数。
1.2.3、产线主要技术参数u 设备电源要求为380V、3相5线制，设备压缩空气要求为0.6-0.8MPa范围；（具体用电用气量详见单元设备参数）
u 流水线输送速度：产线采用变频器调速，速度灵活可调；
u 流水线外型尺寸：此设备为非标设备，最终由武汉三工智能装备制造有限公司提供布局图；
u 流水线高度及调节范围：传输单元高度为950mm±30mm，连接单元间距70mm±30mm；（单体设备外观尺寸详见各设备使用说明）
u 设备正常运行作业时，由设备和传输线导致的组件不合格率小于1/10000；
u 传输线输送平稳，偏移尺寸小于10MM；
u 设备正常使用率≥98%（正常维护，保养除外）按持续工作一年计算；
u 设备使用寿命≥10年；
u 设备工作时噪声≦72dbA。
