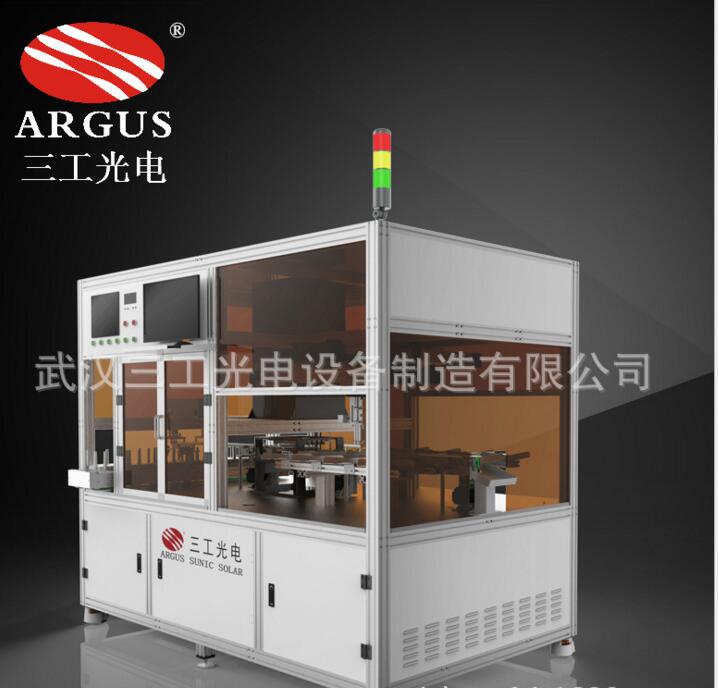

可自动识别定位电池片缺陷分选机电池片IV测试仪_电池片缺陷分选机

光伏电站全自动电池片功率参数检测机单片电池片检测
武汉三工光电电池板生产线设备包括:输送机、组件排版机、上料机、EL检测机(包含前及终检)、IV检测机、翻转机、自动打胶机、自动修边机、自动组框机、堆栈机、固化线、分选码垛机及相关光伏组件检测实验等设备。该方案设备先进、自动化程度高,位于行业内先进水平。同时流水线布局科学、合理、美观,性价比较高,操作维护方便。
一、设备功能
适用于晶硅电池片IV自动分选,设备支持在线离线两种模式且搭载3A级光源精确测量电池功率级别自动分拣
二、设备参数
名称
全自动分选机
型号
SCAT-V17.A
产能
1800片/小时
破损率
≤2‰
氙灯寿命
≥100000(次)
光强不均匀度
≤±2%
辐照不稳定度
≤±2%
AM1.5G光谱匹配度
≤±25%
数据采集
I-V、P-V
测试系统
WINOOWs7
测试对象
125mm×125mm/156mm×156mm (两栅,三栅,四栅、五栅)
测试时间
2秒/片
有效功率测试范围
0.1W~5W
测量电压
0V~0.8V(分辨率1mV)
测量电流
0mA~2A/20A(分辨率1mA)
测试参数
Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp 、Rs、 Rsh
测试条件校正
自动校正(包括手动输入补偿装置、自动/手动温度补偿、光强自动补偿)
分拣仓位
16位
气源
0.5Mpa
使用电源
三相380V/50Hz
外观颜色
交通白
整机外观尺寸
2200mm×1300×1800mm
设备自重
800kg
功率
3kw
三、设备特点
1、模块化设计,可分2个独立机柜,优化结构空间,减小占地空间;
2、支持在线上料(与前级设备联机)和离线上料两种模式,适应电池生产厂家单机生产和其他电池生产设备串联;
3、搭载3A级光源与高精度电子负载和测量系统,可准确测量出数据;
4、取料、检测分选全过程自动化,无需人工参与,确保检测的可靠性;
5、分选模块包含16个分拣料仓一个废料仓,可精确分选电池片功率级别;
6、设备兼容性好,可升级成单片EL分选机与色差分选机;
手机号:15671696583(微同)
QQ:1563376021
座机号:027-59722666-8013
公司名称:武汉三工光电设备制造有限公司
公司地址:武汉市东湖高新技术开发区黄龙山北路4号
