线切割加工首选机床

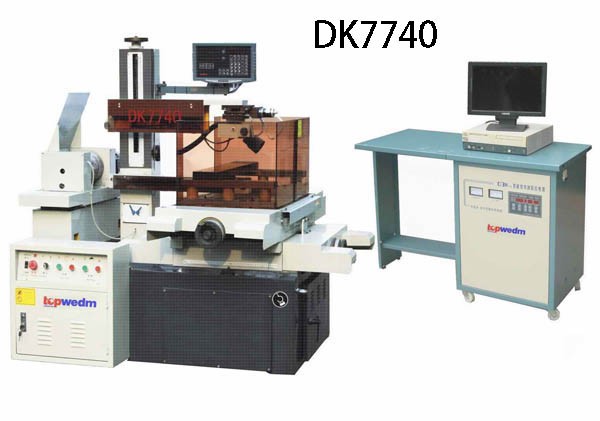

DK7740型快走丝线切割机床
●该型号电火花线切割机床具有大锥度、大厚度、高效率、高精度、高光洁度等为特征。能加工所有导体物件，如：金属模具、复杂金属配件、精密模板及坚韧性难加工物件等，能切割平面、斜面及表面上下异形的工件。
●具有多重保护及报警功能：丝筒超程自动保护、机床断丝自动停机保护、短路自动回退保护、停电记忆保护、短路自动报警、断丝自动报警、加工完自动停机报警等。
●主机采用箱体结构，以CAD模拟受力刚度计算为基础，优化设计加强筋补充刚性，使主机的表态及动态机械性能处于最佳状态；
●X、Y导轨采用IV型导轨设计，具有良好的自润滑性能，降低静摩擦系数，有效克服机械"爬行"；X、Y轴运动采用精密级无间隙滚珠丝杠传动；
●专利设计的防水导轮结构，有效提高导轮及轴承使用寿命。
●控制系统包括计算器﹑脉冲电源﹑驱动电源﹑机床电器和专门设计的数字控制硬件插卡，配备进口主机，硬件插卡带有接口电路、变频、和高频控制开关，具有组件少，接插件少，可靠性高等特点。并具有智能化多次自动加工和参数编辑功能，可对生成参数进行任意修正，自动实现粗-中-精的加工，以达到最佳之效果。
DK7740电火花快走丝线切割机床技术参数：
工作台面尺寸 (长×宽) 700×500mm
X、Y、Z行程 400×500×400 mm
最大工件尺寸 700×500×400mm
最大工件重量 500kg
U、V行程 ±30mm
最大加工锥度 6°/100 mm
电极丝直径 0.12-0.22 mm
电极丝速度 1~12m/s
最大加工电流 8A
最大加工效率 ≥150mm2/min
最佳表面光洁度 ≤1.2μm(Ra) (多次切割)
定位精度 0.01/100mm
综合加工精度 0.01mm (直线多次切割)
台式电柜尺寸 (长×宽×高) 1150×500×600mm
立式电柜尺寸 (长×宽×高) 530×520×1700mm
总重量(主机+电柜) 1500kg
标准电源 380V±10% / 50Hz / 2kVA
其他电压 200V / 415V
环境条件 15-30℃ / 40-80%
水箱
过滤精度 10μm （选配）
水箱容积 50 L
数控系统
硬件配置 工业PC， 80G硬盘，15"LCD，标准PC键盘
通讯接口 RS232、NIC、USB
控制轴数 四轴联动
ISO代码 采用3B或G代码生成直线-圆弧-锥度 四轴加工程序
文件格式 AUTOCAD DXF、IGES、AUTOP
单脉冲进给精度 0.001mm
界面语言 中文
另有DK7732,DK7740,DK7750,DK7763,DK7780,DK1310,DK2015,DK1613等型号可供选择
