工厂大型线切割特供

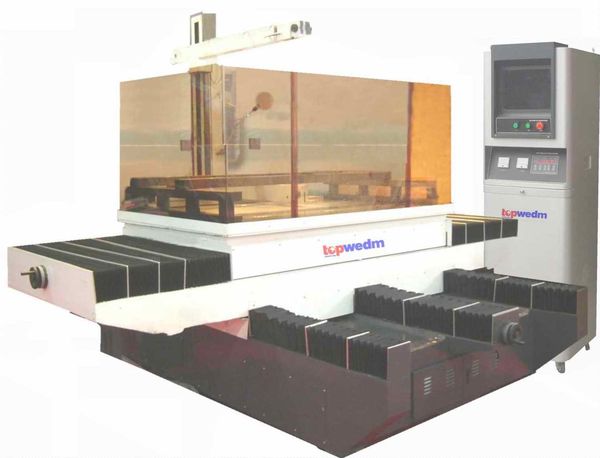

DK1613/2015型
该型号电火花线切割机床具有大锥度、大厚度、高效率、高精度等为特征。能加工所有导体物件，如：金属模具、复杂金属配件、精密模板及坚韧性难加工物件等，能切割平面、斜面及表面上下异形的工件，并具有多重保护及报警功能：丝筒超程自动保护、机床断丝自动停机保护、短路自动回退保护、停电记忆保护、短路自动报警、断丝自动报警、加工完自动停机报警等。

主机采用箱体结构，以CAD模拟受力刚度计算为基础，优化设计加强筋补充刚性，使主机的表态及动态机械性能处于最佳状态；

X、Y导轨采用IV型导轨设计，具有良好的自润滑性能，降低静摩擦系数，有效克服机械"爬行"；X、Y轴运动采用精密级无间隙滚珠丝杠传动；

专利设计的防水导轮结构，有效提高导轮及轴承使用寿命。

控制系统包括计算器﹑脉冲电源﹑驱动电源﹑机床电器和专门设计的数字控制硬件插卡，配备进口主机，硬件插卡带有接口电路、变频、和高频控制开关，具有组件少，接插件少，可靠性高等特点。并具有智能化多次自动加工和参数编辑功能，可对生成参数进行任意修正，自动实现粗-中-精的加工，以达到最佳之效果
项目  参数

工作台面尺寸  (长×宽)  1850×1450mm  (DK1613)
2250×1650mm  (DK2015)
X、Y、Z行程  1300×1600×600  /1300mm  (DK1613)
1500×2000×600  /1300mm  (DK2015)
最大工件尺寸  1800×1400×600/1300mm  (DK1613)
2200×1600×600/1300mm  (DK2015)
最大工件重量  5000kg(DK1613)  7000kg(DK2015)
U、V行程  ±30mm
最大加工锥度  A型:±3~6°/100mm  B型:±15°/100mm
电极丝直径  0.12-0.25  mm
电极丝速度  1~12m/s
最大加工电流  8A
最大加工效率  ≥150mm2/min
最佳表面光洁度  ≤1.2μm(Ra)  (多次切割)
定位精度  0.01/100mm
综合加工精度  0.01mm  (直线多次切割)
台式电柜尺寸  (长×宽×高)  1150×500×600mm
立式电柜尺寸  (长×宽×高)  530×520×1700mm
总重量(主机+电柜)  9600kg(  DK1613)  17500kg(DK2015)
主机尺寸  (长×宽×高)  3400×3400×2400/3200mm(DK1613)
4000×4000×2400/3200mm(DK2015)
标准电源  380V±10%  /  50Hz  /5.5kVA
其他电压  200V  /  415V
环境条件  15-30℃  /  40-80%
水箱
过滤精度  10μm  （选配）
水箱容积  50  L
数控系统
硬件配置  工业PC，  80G硬盘，15"LCD，标准PC键盘
通讯接口  RS232、NIC、USB
控制轴数  四轴联动
ISO代码  采用3B或G代码生成直线-圆弧-锥度　四轴加工程序
文件格式  AUTOCAD  DXF、IGES、AUTOP
单脉冲进给精度  0.001mm
界面语言  中文
另有DK7732,DK7740,DK7750,DK7763,DK7780,DK1310,DK2015,DK1613等型号可供选择
