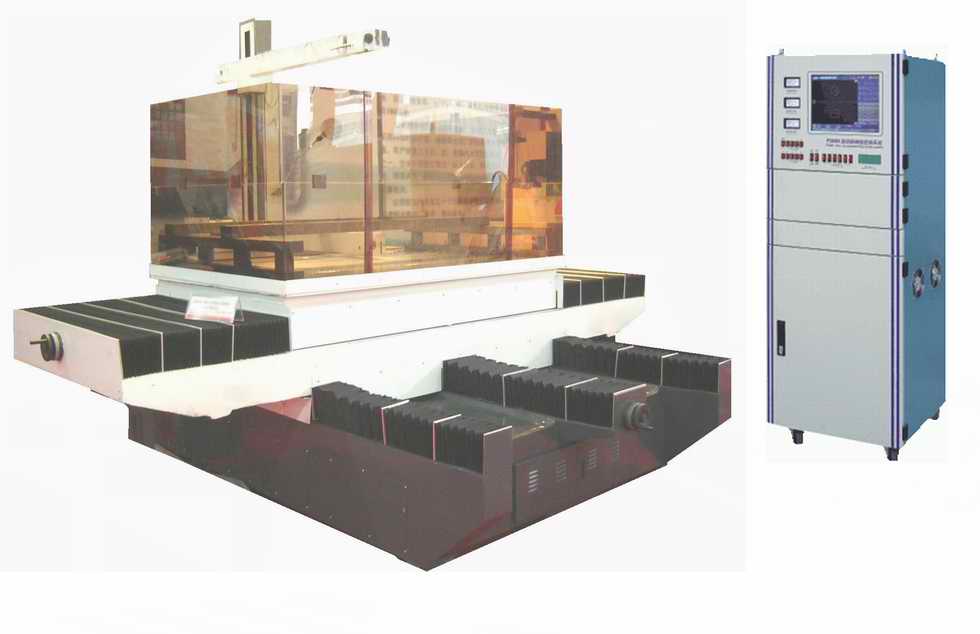

供应龙门线切割机床
大型快走丝线切割机床技术资料
1. 机床适用范围：
该系列电火花线切割机床，能加工所有导体物件，如：金属模具，复杂金属配件，精密模板及坚韧性难加工物件等，能切割平面、斜面及表面上下异形的工件，极大的拓展了加工范围。
2. 机床主要功能：
大锥度，大厚度，高效率，高精度，新结构等为特征。多重保护及报警功能：丝筒超程自动保护，机床断丝自动停机保护，短路自动回退保护，停电记忆保护，短路自动报警，断丝自动报警，加工完自动停机报警，在同行中处于优先地位。
3. 机床本体结构：
3.1 主机采用箱体全支撑结构，以CAD模拟受力刚度计算为基础，优化设计加强筋补充刚性，使主机的表态及动态机械性能处于最佳状态；
3.2 X、Y道轨采用IV型滚柱导轨设计，具有良好的自润滑性能，降低静摩擦系数，有效克服机械"爬行"；
3.3 X、Y轴运动采用精密级无间隙滚珠丝杠转动；
3.4 封闭式机床，工作台是T形沟槽，嵌板固定；
3.5 专利设计的防水导轮结构，有效提高导轮及轴承使用寿命。
4.高频电源：
全数字式控制,参数选择直观准确,操作方便
选用专用IGBT功率模块，输出功率大，钼丝损耗小
脉冲宽度4-96μs，间隔3-15可调，参数数字显示，自动记忆
经验参数分段存贮，可根据材质，厚度选择
特别设计了波形自适应，加工电流梯度增加和参数调节关输出功能
独有的镜面材质对边功能
系统采用整板式模块设计，具有故障指示功能
选用优质功率器件和进口大电容滤波电容，确保电源长时间稳定运行
具有智能化自动加工功能，具有完善的参数编辑功能，可对生成参数进行任意修正，以达到最佳之效果，自动实现粗-中-精的加工。
大型快走丝线切割主要技术参数（ DK1310）
X、Y、Z行程 1300 x 1000 x 1000mm
U、V行程 ±25mm
最大加工锥度 ±3°/100°/mm
电极丝直径 0.15-0.25mm
电极丝速度 1-12 m/s
最大加工效率 ≥100mm2/min
最佳表面光洁度 ≤2.5μm(Ra)
重复定位精度 ±0.005mm
控制精度 ±0.015mm
主机尺寸 (长×宽×高) 3200x 3200 x3000 mm
立式电柜尺寸 (长×宽×高) 600×600×1750mm
总重量(主机+电柜) 7500kg
工作台
最大工件尺寸 1520 x 1200 x1000mm
最大工件重量 6000kg
工作台尺寸 (长×宽) 1520 x 1200mm
动力源
标准电源 380V±10% / 50Hz / 3kVA
其他电压 200V / 415V
环境条件 15-30℃ / 40-80%
水箱
过滤精度 10（选配）μm
水箱容积 50 L
数控系统
硬件配置 工业PC机，80G硬盘，15″LCD，标准PC键盘
通讯接口 RS232 , NIC, USB
控制轴数 四轴联动
ISO代码 采用3B或G代码生成直线-圆弧-锥度 四轴加工程序
单脉冲进给精度 0.001mm
界面语言 中文
另有DK7732,DK7740,DK7750,DK7763,DK7780,DK1310,DK2015,DK1613等型号可供选择
