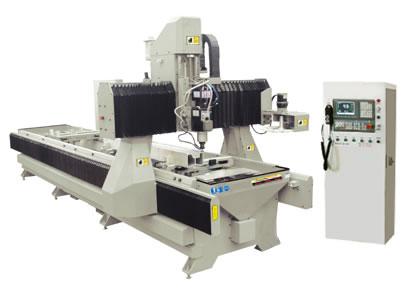

福顺德数控钻攻加工中心
福顺德数控钻攻加工中心
福顺德数控钻攻加工中心——设备用途
本设备用于铝散热片的钻孔、攻牙等加工。
福顺德数控钻攻加工中心——技术参数
编号
性能指数
FSDM-1500
1
行程
X轴行程
1500mm
Y轴行程
500mm
Z轴行程
350mm
2
精度
运动定位精度
±0.02mm/M
重复定位精度
±0.02mm
3
结构
台面结构
特殊订制气动夹具台面
传动结构
X、Y、Z丝杠传动（M3232）
4
速度
最大空程速度
30000mm/min
最大加工速度
根据工艺0-10000mm/min
5
主轴
伺服主轴功率
2.2KW
伺服主轴转速
0-10000rpm
6
刀具库
标配8工位
BT30刀柄
7
工作电压
380V/50Hz
8
控制系统
新代数控系统
9
驱动系统
安川伺服驱动系统
10
系统气压
0.7MPa
11
净重
约2000Kg
福顺德数控钻攻加工中心——设备结构及要求
1）福顺德数控钻攻加工中心适用各种铝散热器的安装孔、流水槽、锁孔、形孔、丝孔等加工工序，最大加工丝孔为M8，最大攻牙速度为3000rpm。
2）本设备为台面移动式结构，具有铣、钻孔、扩孔、攻牙功能。
3）工作台面为特殊订制的气动夹具台面，8工位，要求固定可靠，不出现异位、跳动等现象。
4）福顺德数控钻攻加工中心采用带防护罩的刀盘式机械换刀刀库，换刀方便快捷。
5）夹持刀柄形式与我公司现有刀柄形式相同，以方便刀具的互换。
6）控制系统采用工业电脑控制，要求计算机界面显示中文，控制可靠，输入、输出方便、快捷。
7）程序控制过程，采用计算机数控系统（CNC）控制X、Y、Z轴及主轴运动。
8）具有刀具长度、外径程序自动补偿功能。
9）带点动功能和人工控制功能（非程控）。
10）福顺德数控钻攻加工中心具有自动诊断功能，遇到意外情况可自动停机并报警，并显示可能出现故障位置和简要说明。
11）福顺德数控钻攻加工中心的所有气动配件均采用台湾亚德克品牌。
12）机床零位开关及限位开关均采用正品欧姆龙品牌。
13）机床所有电缆均采用带屏蔽的光柔性电缆以增加抗干扰性。
