参数列表
|
性能指标 |
参数 |
||
|
平台尺寸 |
16500*3200 mm |
||
|
最大进料高度 |
400 mm |
||
|
行程范围 |
X轴行程 |
16600 mm |
|
|
Y轴行程 |
3400 mm |
||
|
Z1轴行程 |
300 mm |
||
|
Z2轴行程 |
350mm |
||
|
精度 |
定位精度 |
±0.01/300 mm |
|
|
重复定位精度 |
±0.05 mm |
||
|
钻铣垂直度 |
0.1/100 mm |
||
|
锯切垂直度 |
±3 mm/16500 mm |
||
|
最大快速给进速度 |
X轴 |
≥40m/min |
|
|
Y轴 |
≥40m/min |
||
|
Z1轴 |
≥10m/min |
||
|
Z2轴 |
≥10m/min |
||
|
最大加工速度 |
15000 mm/min |
||
|

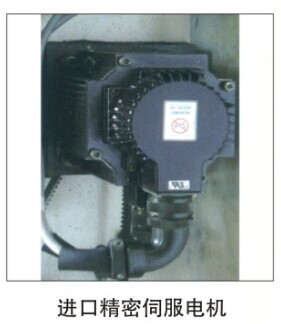

驱动模式 |
X轴 |
双边伺服驱动系统 |
|
|
Y轴 |
伺服驱动系统 |
||
|
Z1轴 |
伺服驱动系统 |
||
|
Z2轴 |
伺服驱动系统 |
||
|
结构 |
台面结构 |
T型槽+真空吸附台面 |
|
|
传动结构 |
X轴齿条传动 |
||
|
Y轴齿条传动 |
|||
|
Z轴滚珠丝杠传动 |
|||
|
第一主轴 （铣削主轴） |
主轴功率 |
15 KW（意大利） |
|
|
主轴转速 |
1000-24000 rpm/min |
||
|
第二主轴 （锯切主轴） |
锯片电机功率 |
5.5 KW（意大利） |
|
|
锯片转速 |
1000-6000 rpm/min |
||
|
锯片最大直径 |
φ450 mm |
||
|
水平锯切台阶高度 |
最小30 mm |
||
|
水平锯切深度 |
120 mm |
||
|
除尘功率 |
7.5 KW+7.5 KW |
||
|
刀具库 |
8工位伞式刀库 |
||
|
工作电压 |
380V/50 Hz |
||
|
控制系统 |
新代控制系统 |
||
|
真空吸附功率 |
11 KW*3 |
||
|
系统耗气量 |
600 L/min |
||
|
最大总功率 |
≤50 KW |
||
|
整机噪声 |
≤85 dB |
||
性能特点

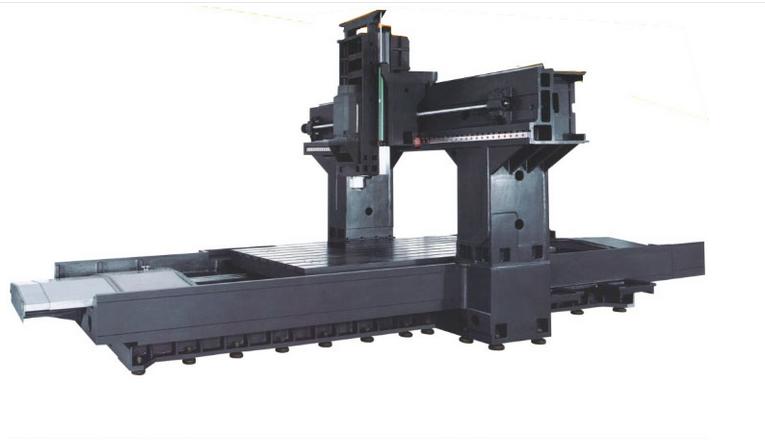

1、FSDM数控龙门加工中心配集成工业计算机控制系统，WINOOWs CE视窗界面，最大加工速度可达15 m/min，有效地为您节约时间及人力资源，提高加工效率。
2、本款机床工业设计标准全钢结构，床身经过有限元分析和设计，所有床身部件在加工前就已回火消除应力，同时主要焊缝经过探伤检测，为机床提供一个刚硬稳定的加工平台。
3、全自动润滑系统，延长了机器的使用寿命，适应全天候加工的需求。
4、传动系统采用台湾线形导轨，双排四列滚珠滑块、承重力大，适合重削切；台湾产滚珠丝杠，运行稳定，精度高，速度快，寿命长。
5、主轴电机采用意大利风冷高速变频电主轴功率大、噪音小、钢性好、寿命长。
6、台面结构采用真空吸附台面和T型槽台面相结合，分区控制，方便工件装夹。
7、FSDM数控龙门加工中心软件系统采用ISO标准G指令， HPPLT格式和精雕ENG格式UG、Power Mill等多种CAD/CAM设计制作软件均可兼容。兼容性强，确保设计无障碍。
