参数列表
|
性能指标 |
参数 |
|
|
平台尺寸 |
1800*6000 mm |
|
|
最大进料高度 |
300 mm |
|
|
行程范围 |
X轴行程 |
6000mm |
|
Y轴行程 |
1800 mm |
|
|
Z轴行程 |
500 mm |
|
|
A轴行程 |
±90° |
|
|
精度 |
运动定位精度 |
±0.05 mm/m |
|
重复定位精度 |
±0.05 mm |
|
|
锯切垂直度 |
±1 mm/6000 mm |
|
|
最大快速给进速度 |
X轴 |
60m/min |
|
Y轴 |
45m/min |
|
|
Z轴 |
15m/min |
|
|
A轴 |
10r/min |
|
|
最大加工速度 |
15000 mm/min |
|
|
驱动模式 |
X轴 |
双边伺服驱动系统 |
|
Y轴 |
伺服驱动系统 |
|
|
Z轴 |
伺服驱动系统 |
|
|
A轴 |
伺服驱动系统 |
|
|
结构 |
台面结构 |
真空吸附台面 |
|
传动结构 |
X轴齿条传动 |
|
|
Y轴齿条传动 |
||
|
Z轴滚珠丝杠传动 |
||
|
A轴进口精密减速机 |
||
|
锯切主轴 |
锯片电机功率 |
5.5 KW（意大利） |
|
锯片转速 |
1000-6000 rpm/min |
|
|
锯片最大直径 |
φ450 mm |
|
|
水平锯切深度 |
120 mm |
|
|
除尘功率 |
5.5 KW |
|
|
工作电压 |
380V/50 Hz |
|
|
控制系统 |
新代控制系统 |
|
|
真空吸附功率 |
5.5KW*2 |
|
|
系统耗气量 |
800 L/min |
|
|
最大总功率 |
≤30 KW |
|
|
整机噪声 |
≤85 dB |
|
性能特点

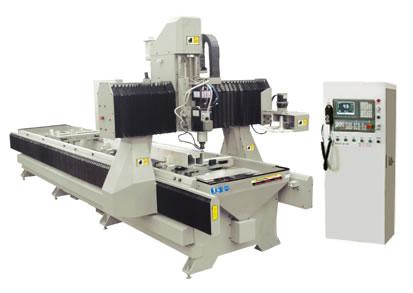

1、FSDM数控开槽机配集成工业计算机控制系统，WINOOWs CE视窗界面，最大加工速度可达15 m/min，有效地为您节约时间及人力资源，提高加工效率。
2、本款机床工业设计标准全钢结构，床身经过有限元分析（FEA）和设计，并且所有床身部件在加工前就已回火消除应力，同时主要焊缝经过探伤检测，为机床提供一个刚硬稳定的加工平台。
3、采用全自动润滑系统，延长了机器的使用寿命，宜适应全天候加工的需求。

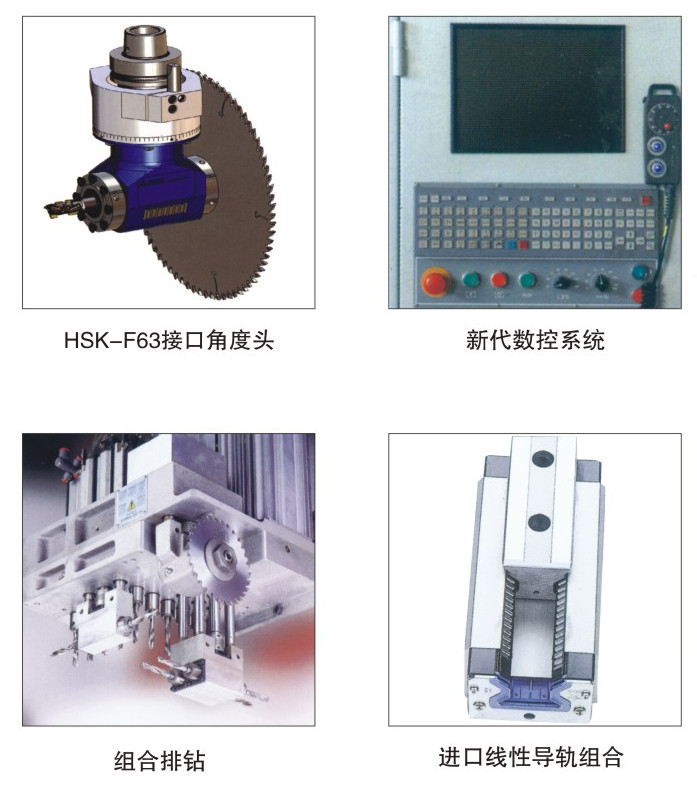

4、传动系统：采用台湾进口线形导轨，双排四列滚珠滑块、承重力大，适合重削切；台湾产滚珠丝杠，运行稳定，精度高，速度快，寿命长。

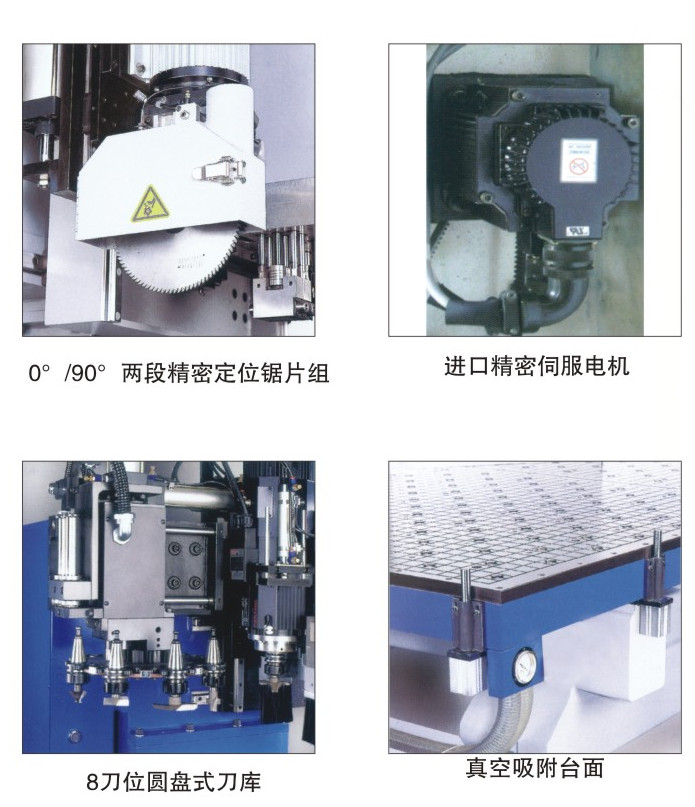

5、主轴电机采用意大利风冷高速变频电主轴功率大、噪音小、钢性好、寿命长。
6、台面结构采用真空吸附台面，分2区控制，方便工件装夹。
7、FSDM数控开槽机软件系统采用ISO标准G指令， HPPLT格式和精雕ENG格式UG、Power Mill等多种CAD/CAM设计制作软件均可兼容。兼容性强，确保设计无障碍。
8、电缆及拖链系统均采用专用柔性电缆及拖链。
